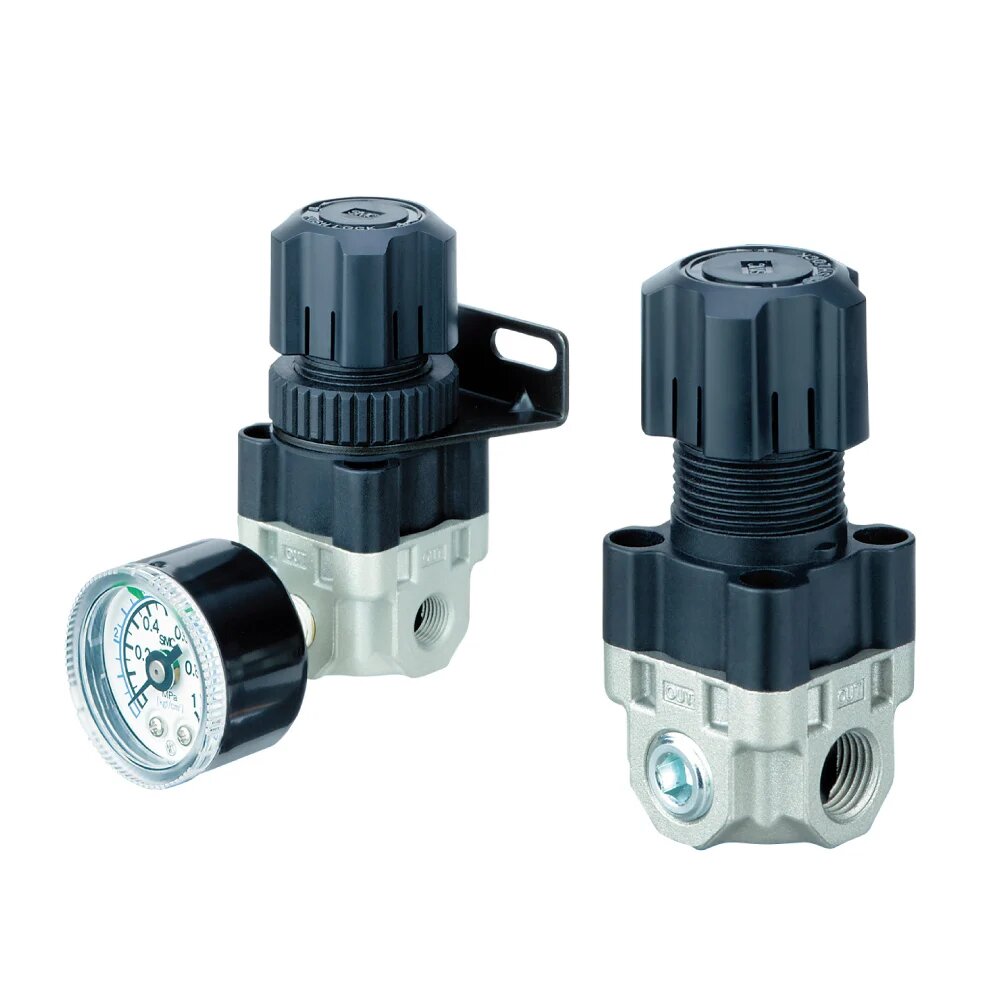

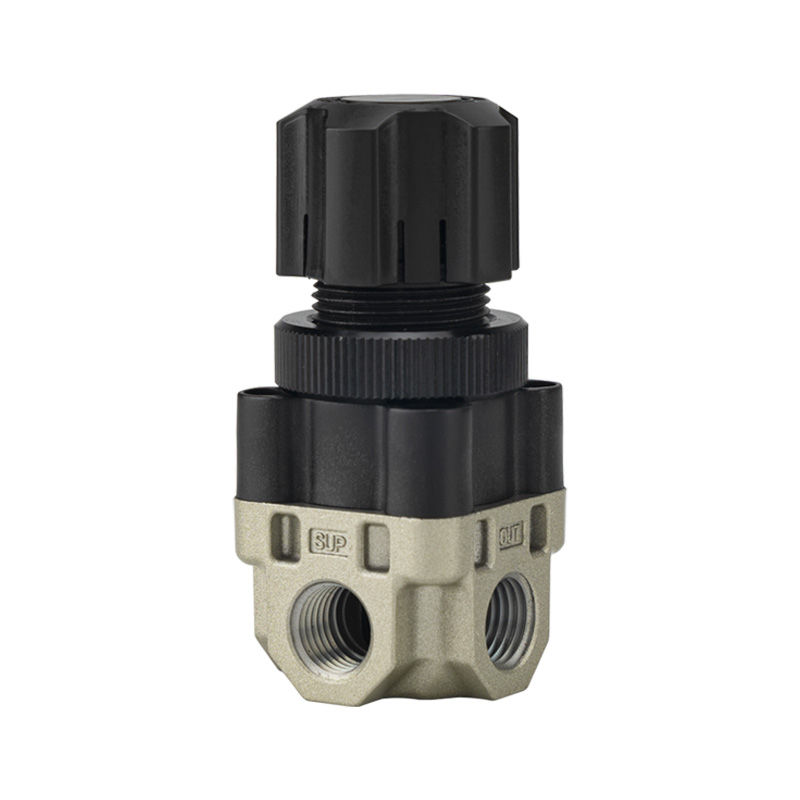

ARX ​​serijos kompaktiškas slėgio reguliatorius

Prekinis ženklas:SOLH pagal Richge Technology (睿其格科技)

Produkto pozicionavimas

     ARX ​​serija, kurioje dominuoja ARX20 modelis, yra mini stūmoklio atleidimo reguliatorius, palaikantis maksimalų 2,0 MPa įėjimo slėgį. Skirtas kompaktiškajai įrangai su aukšto slėgio oro tiekimu ir mažo srauto tikslaus reguliavimo scenarijais, jis integruoja mažą matmenį, nulinį nuolatinį oro nutekėjimą, didelę srauto talpą ir kelių prievadų lankstų vamzdynų išdėstymą.

Struktūra ir veikimo principas

     --Tiesioginio veikimo stūmoklio konstrukcija su įmontuota reljefo funkcija

     - Maksimalus įleidimo darbinis slėgis pasiekia 2,0 MPa, viršijantis įprastų AR reguliatorių 1,0 MPa ribą

     -- Nulinis pastovus oro suvartojimas be nuolatinio oro nutekėjimo

     - Vienas tiekimo įvadas suderintas su trimis nepriklausomais išvesties prievadais įvairiems vamzdynams

     -- Miniatiūrinis bendras matmuo: 35 mm plotis, 80 mm ilgis, neto svoris tik 110 g

Pagrindinės pagrindinės savybės

1. Atsparumas dideliam įėjimo slėgiui (pagrindo pranašumas)

     Maksimalus darbinis slėgis: 2,0 MPa; atsparus slėgis: 3,0 MPa. Galimos dvi reguliuojamo slėgio versijos: ARX20 skirtas 0,05–0,85 MPa plačiam diapazonui, ARX21 žemo slėgio 0,05–0,30 MPa tiksliam valdymui.

2. Itin kompaktiškas ir lengvas korpusas

    Bendras dydis 35 mm × 80 mm, svoris tik 110 g, puikiai įmontuotas į siauras montavimo erdves ir integruotą automatikos įrangą.

3. Nulinis oro praradimas ir padidintas srautas

     Nulinis nuolatinis oro suvartojimas, užtikrinantis išskirtinį energijos taupymą. Jo pralaidumas dvigubai didesnis nei įprastų tos pačios dydžio klasės reguliatorių.

4. Trigubi išvesties prievadai lanksčiam išdėstymui

     Trys išvesties prievadai palaiko kelių kanalų dujų paskirstymą, manometro montavimą arba tuščio kištuko uždarymą. Rc1/8 matuoklio prievadas yra rezervuotas, o pasirenkamas tvirtinimo laikiklis leidžia montuoti įvairiomis kryptimis.

5. Stabilus ir priežiūros nereikalaujantis veikimas

     Taikomas temperatūros diapazonas: -5 ℃ ~ +60 ℃. Automatinis atleidimas išleidžia perteklinį slėgį grandinės apsaugai. Netepta vidinė konstrukcija sumažina kasdienės priežiūros darbų krūvį.

Techninių specifikacijų lentelė

Modelio kodo paaiškinimas

Pavyzdys: ARX20-01GB

     --ARX: gaminio serijos kodas

     --20: standartinis slėgio diapazonas; 21: žemo slėgio diapazonas

     --01: prievado dydis 1/4 colio

     --G = G sriegis / N = Rc sriegis / F = NPT sriegis

     --B: Įrengtas tvirtinimo laikiklis; P: Tvirtinimo ant skydo tipas

     -- Priesaga G: pateikiamas su suderintu manometru

Tipiški taikymo scenarijai

     Maži 2,0 MPa aukšto slėgio oro kompresoriai Tiksli oro pūtimo ir skysčių dozavimo įranga Integruota kompaktiška pneumatinė automatikos įranga Aukšto slėgio oro bandymo grandinės Laboratoriniai analitiniai prietaisai, kuriems reikalingas nulinis nuotėkis ir stabilus slėgio išėjimas.

Vieno sakinio santrauka

     ARX ​​kompaktiškas stūmoklinis reguliatorius palaiko 2,0 MPa aukštą įėjimo slėgį su nuliniu oro suvartojimu, trigubomis išėjimo angomis ir padidintu srautu, todėl yra optimalus sprendimas mažo dydžio aukšto slėgio mažo srauto pneumatiniam slėgio valdymui.
