CG1 / CDG1 serijos aliuminio lengvas apvalus cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

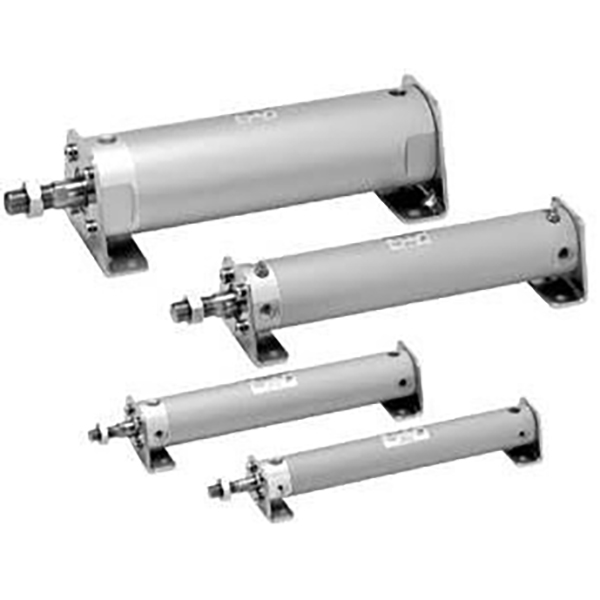

    SOLH CG1/CDG1 aliuminio lengvas apvalus cilindras, kiaurymė φ20 ~ 100mm, senos SMC CA1 serijos pakeitimas su visiškai keičiamais tvirtinimo matmenimis. Savybės: lengvas, universalus montavimas, lankstus vamzdynų išdėstymas, mažas triukšmas ir didelis greitis. Plačiai naudojamas automatizavimo konvejerių linijose, elektroninėje įrangoje, pakavimo mašinose, lengvosios pramonės įrangoje, skirtoje lengvoms ir vidutinėms apkrovoms, ilgo eigos ir aukšto dažnio stūmoklinėms programoms.

Pagrindinės struktūros ir dizaino ypatybės

   1. Standartas: naujos kartos SMC lengvas apvalus cilindras, tiesiogiai pakeičiantis CA1 seriją.

   2. Medžiaga: ekstruzinio aliuminio cilindras ir galiniai dangteliai, kietas chromuotas stūmoklio strypas. 30% lengvesni nei įprasti standartiniai cilindrai, didelio stiprumo ir gero šilumos išsklaidymo.

   3. Struktūra: sriegiu užfiksuoti galiniai dangteliai, tiesios apvalios formos, lengvas išmontavimas ir priežiūra. 4 kryptinės oro angos (90° intervalas), labai lankstus vamzdynų išdėstymas.

   4. Veikimo variantai

     -- CG1B dvigubo veikimo: oro tiekimas iš abiejų galų, labiausiai paplitęs standartinis modelis

     -- CG1S / CG1T Vieno veikimo: S = spyruoklinis grąžinimas; T = spyruoklinis pratęsimas, automatinis atstatymas po oro išjungimo

     -- CG1W ​​dvigubas strypas: strypas ištiestas iš abiejų pusių, sinchroninis judėjimas, padidinta apsauga nuo sukimosi

     -- CG1K nesisukantis strypas: šešiakampis stūmoklio strypas tiksliam padėties nustatymui ir apsaugai nuo sukimosi

   4. Pagalvėlė: Standartinė guminė pagalvė; oro pagalvė (priesaga A) neprivaloma, kad sumažintų smūgį ir triukšmą važiuojant dideliu greičiu.

   5. Sandarinimas: Mažos trinties kompozitinis sandariklis su alyvos rezervuaro grioveliu, žemas paleidimo slėgis, veikimas be alyvos, tarnavimo laikas ≥8 milijonai ciklų.

   6. Padėties aptikimas: CDG1 su įmontuotu magnetiniu žiedu, suderinamas su M9B/A93/Z73 automatiniais jungikliais stūmoklio padėties grįžtamajam ryšiui; CG1 be magneto, negali įdiegti magnetinių jungiklių.

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: CDG1BN25-100Z

   2. Standartinių užsakymų nuorodų pavyzdžiai

     -- CDG1BN32-200Z: skylė 32, eiga 200, dvigubo veikimo, įmontuotas magnetas, vidinis strypo sriegis

     -- CDG1S40-100Z: anga 40, eiga 100, vieno veikimo spyruoklinis grąžinimas, įmontuotas magnetas

     -- CDG1K50-150Z: skylė 50, eiga 150, nesisukantis šešiakampis stūmoklio strypas

Universalios pagrindinės techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vienas strypas, vienetas: N)

   1. Dvigubo veikimo CG1B

  2. Vieno veikimo CG1S (spyruoklinis grįžimas @0,5 MPa)

Montavimo formos ir išvestiniai modeliai

   1. Montavimo parinktys

     -- B pagrindinis tipas: tiesioginis montavimas per galinio dangtelio sriegius (dažniausiai)

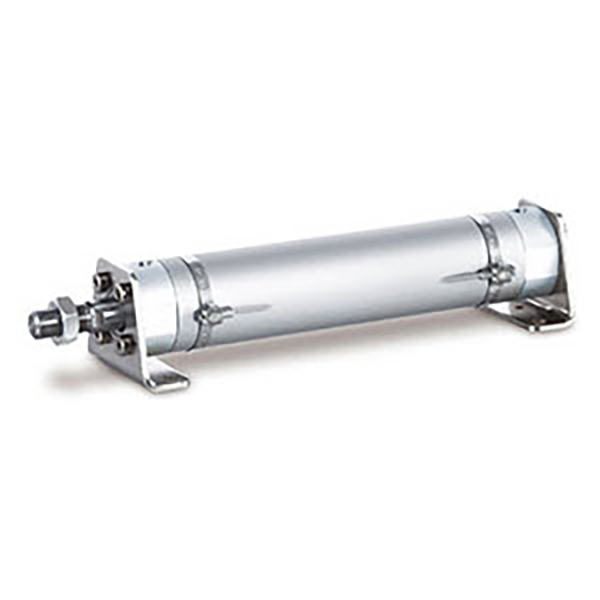

     -- L Kojos laikiklis: ašinis pėdos laikiklis šoniniam tvirtinimui

     -- F/G flanšas: strypo pusės / galvos pusės flanšo plokštės tvirtinimas

     -- C/D gnybtas: viengubas / dvigubas svyravimo mechanizmas

     -- E Trunnion: galvos pusėje esantis laikiklis, skirtas apsisukimui ir siūbavimui

   2. Pagrindinė išvestinių priemonių serija

     -- CDG1B: standartinis dvigubo veikimo su įmontuotu magnetu

     -- CDG1S/T: vienpusio veikimo spyruoklės grąžinimas / spyruoklės išplėtimas

     -- CDG1W: dvigubo strypo dvigubo veikimo

     -- CDG1K: nesisukantis šešiakampis stūmoklio strypas

     -- CDG1R: plona tiesioginio tvirtinimo versija, skirta ribotai ašinei erdvei

     -- CDG1KR: Tiesioginis tvirtinimas + nesisukantis strypas, veikiantis dvigubai

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: apskaičiuokite reikiamą trauką ir horizontalią apkrovą, rezervuokite ≥50% saugos ribą; pirmenybę teikite CG1 lengvos ir vidutinės apkrovos ir ilgo eigos darbams.

   2.  Eigos patvirtinimas: pridėkite papildomą 10–20 mm judėjimo paraštę; Maksimalus eiga: dvigubo veikimo ≤1000mm, vieno veikimo ≤300mm.

   3.  Konfigūracijos atitikimas

     -- Veikimas: dvigubo veikimo → B; vieno veikimo spyruoklinis grąžinimas → S; Apsaugos nuo susisukimo reikalavimas → K

     -- Pagalvė: pridėkite priesagą A oro pagalvė, kai veikimo greitis＞500 mm/s

     -- Padėties grįžtamasis ryšys: pasirinkite modelį su CDG1 magnetu, suderinkite M9B/A93 automatinius jungiklius

Vieno sakinio santrauka

     SOLH CG1/CDG1 aliuminio lengvas apvalus cilindras yra visiškai keičiamas su SMC CA1 serija, lengvas dizainas su kelių krypčių vamzdynais, keli montavimo pasirinkimai, ideali ilgo eiga linijinė pavara pakavimo, konvejerio ir elektroninės automatikos gamybos linijoms.
