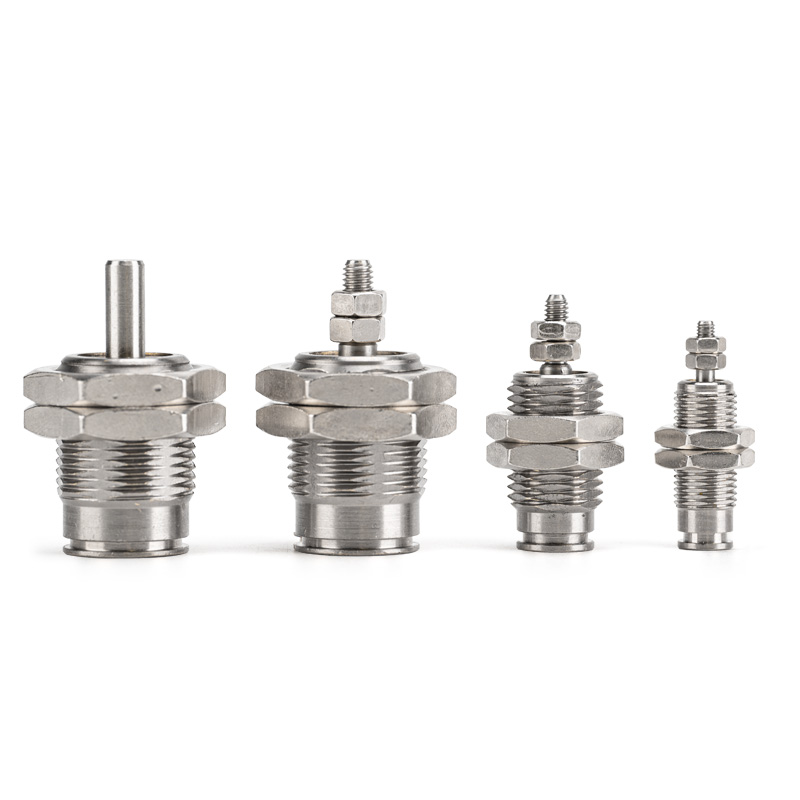

CJP serijos vieno veikimo kaiščio cilindras (trumpataktis mikro cilindras)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH CJP serija yra vieno veikimo spyruoklinio grąžinimo kaiščio cilindras. Pagrindinės charakteristikos: itin trumpas korpusas, minimalus montavimo plotas, vienakryptė trauka ir automatinis spyruoklės atstatymas nutraukus orą. Tinka vienkrypčiai tiksliam stūmimo ir traukimo judėjimui esant ribotai erdvei, nedidelėms apkrovoms ir aukšto dažnio trumpo eigos stotims. Tai klasikinis modelis, skirtas miniatiūriniam vairavimui viena kryptimi.

Pagrindinės struktūros ir dizaino ypatybės

     -- Vairavimo režimas: vieno veikimo (spyruoklinis grąžinimas). Prailginti, kai tiekiamas oras; automatiškai susitraukia spyruokle be oro slėgio, kad veiktų saugiai.

     -- Angos dydžiai: Ø4 / 6 / 10 / 16 mm, apima nuo mikro iki lengvos naudingosios apkrovos (0,1–3 kg).

     -- Konstrukcija: kieto anoduoto žalvario korpusas, nerūdijančio plieno stūmoklio strypas, be įmontuotos pagalvėlės. Itin trumpas kontūras, skirtas montuoti skydelyje arba įleisti į įrangą.

     -- Tvirtinimo tipai: dvi pagrindinės konfigūracijos – skydelio laikiklis (B) ir įleidžiamas tvirtinimas (S).

     -- Medžiaga ir sandarinimas: žalvarinis korpusas + NBR sandarikliai, veikia be alyvos, suderinamas su švaria ir šiek tiek riebia aplinka. Mechaninis tarnavimo laikas ≥3 milijonai ciklų.

     - Jutiklio parinktis: CDJP variantas su įmontuotu magnetiniu žiedu, palaiko vieną magnetinį jungiklį išplėstiniam padėties aptikimui.

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: CJPB6-10

   2. Standartinių užsakymų nuorodų pavyzdžiai

     -- CJPB4-5: 4 anga, 5 eiga, skydelio tvirtinimas, be magnetinio žiedo

     -- CDJPS10-15: anga 10, eiga 15, įleistas tvirtinimas, įmontuotas magnetas

     -- CJPB6-10H4: 6 anga, 10 eiga, skydelio tvirtinimas, OD4 įstumiama jungtis

Universalios pagrindinės techninės specifikacijos (0,5 MPa, vieno veikimo spyruoklinis grąžinimas)

Pagrindiniai konkurenciniai pranašumai

   1. Itin kompaktiškas kontūras taupo montavimo vietą

     -- Itin trumpas korpusas palaiko lygiagrečią įterpimą į mašinų arba skydų montavimą, sumažina užimamą erdvę iki 50 %, palyginti su standartiniais cilindrais, idealiai tinka itin siauroms stotims.

   2. Vienakryptė trauka su maitinimo išjungimo atstatymu

     -- Spyruoklės įtraukimas įsijungia, kai nutrūksta oro tiekimas. Saugus suspausti, išstumti ir sustabdyti padėties vienakrypčius judesius.

   3. Greitas atsakas ir stabilus aukšto dažnio veikimas

     -- Mažos trinties sandarinimas be pagalvėlės leidžia nuosekliai važiuoti ≥ 250 cpm greičiu atliekant trumpas pasikartojančias užduotis.

   4. Veikimas be alyvos ir ilgesnis tarnavimo laikas

     -- Tinka švarioms dirbtuvių sąlygoms. Žalvarinis korpusas ir patvarus sandarinimas garantuoja ≥3 milijonus priežiūros nereikalaujančių ciklų.

   5. Lanksti tvirtinimo konfigūracija

     -- Galimas skydelis ir įleistas montavimas; strypo galas gali būti plokščias arba suapvalintas, kad atitiktų įvairias mechanines konstrukcijas.

Montavimo parinktys ir tipinės pramoninės paskirties vietos

   1. Montavimo formos

     -- Skydelio tvirtinimas (B): flanšas pritvirtintas prie įrangos paviršiaus, patogus išoriniam stūmimui ir traukimui

     -- Įleidžiamas tvirtinimas (S): korpusas įmontuotas į įrangos angą, atviras tik stūmoklio strypas, kad maksimaliai sutaupytų vietos mašinos viduje

   2. Tipiniai taikymo scenarijai

     -- 3C ir elektronika: mikro dalių suspaudimas, lusto išstūmimas, miniatiūrinė strypo pavara, mygtukų patvarumo bandymas

     -- Tikslieji prietaisai: mini vožtuvų perjungimas, skaidulų padėties nustatymas, tikslus instrumento reguliavimas, trumpo eigos stabdymas

     -- Bendroji automatika: aukšto dažnio pakrovimas / iškrovimas, etikečių nuplėšimas, mikro komponentų perkėlimas, vienakryptis suspaudimas

     -- Medicininė įranga: miniatiūrinis instrumento išplėtimas, mikro skysčio varomoji jėga, tikslūs padėties nustatymo mazgai

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas pagal naudingąją apkrovą

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Rezervas ≥50% saugos marža.

   2. Insulto patvirtinimas

     -- Standartinis eiga: 5/10/15 mm. Trumpesni smūgiai užtikrina stabilesnį aukšto dažnio veikimą.

   3. Konfigūracijos suderinimas

     -- Padėties grįžtamasis ryšys: pasirinkite CDJP su įmontuotu magnetu ir vienu M9B jungikliu, kad galėtumėte stebėti ištiestą padėtį.

     -- Tvirtinimo išdėstymas: įleidžiamas įmontuotas laikiklis (S), skirtas vidinei įrangai montuoti; skydo laikiklis (B), skirtas montuoti ant paviršiaus.

Vieno sakinio santrauka

     SOLH CJP vieno veikimo spyruoklinio grąžinimo mikro kaiščio pneumatinis cilindras siūlo itin trumpą kompaktišką korpusą su skydeliu ir įdubusiu tvirtinimo variantais; CDJP versija palaiko magnetinio jungiklio aptikimą, idealią ekonomišką miniatiūrinę pavarą vienakrypčiui trumpo eigos išmetimui, suspaudimo ir padėties nustatymo užduotims uždaroje erdvėje 3C, tikslią priemonę ir medicinos automatikos įrangą.
