CQ2 serijos kompaktiškas plonas pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

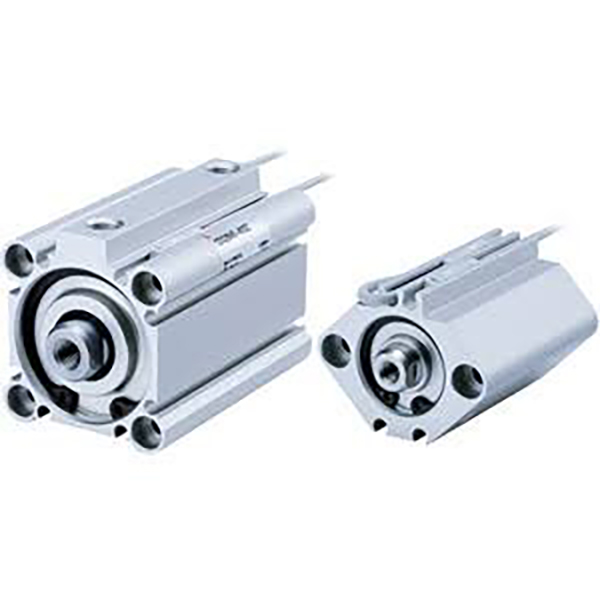

     SOLH CQ2 serijos kvadratinis kompaktiškas plonas cilindras, pilnai keičiamas su originaliu CQ2 standartu. Itin trumpas korpusas, kurio ilgis sumažintas 50 %, palyginti su standartiniu vairo trauklės cilindru. Visas gręžimo diapazonas φ4 ~ 200 mm, plačiai naudojamas suspaudimui, stumimui ir padėties nustatymui pakuotėse, automobiliuose, elektronikoje ir bendrajai automatikai.

Struktūra ir pagrindinės savybės

     -- Kvadratinis itin plonas aliuminio korpusas, kietas anoduotas paviršius, didelis tvirtumas;

     -- Chromuotas stūmoklio strypas, lengvas ir patvarus;

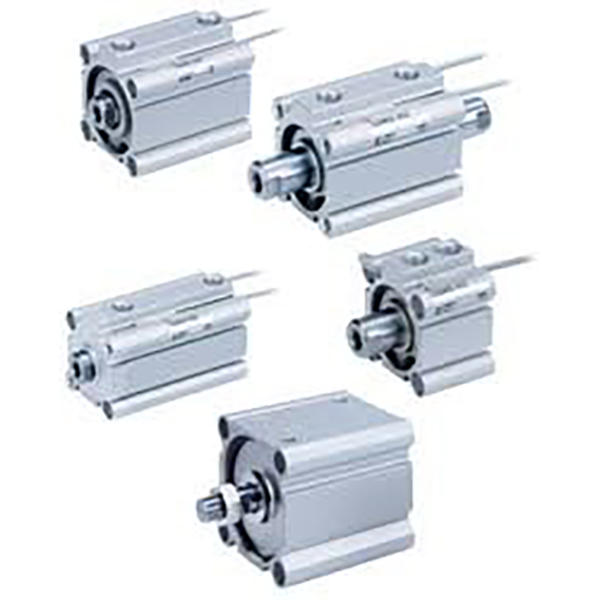

     -- Keli variantai: vieno strypo, dvigubo strypo, nesisukančio strypo, oro pagalvėlės, itin trumpo eigos versija;

     -- CDQ2 įmontuotas magnetas padėties aptikimui; kelių pusių jutiklių grioveliai, jungikliai neišsikiša;

     -- Standartinis guminis buferis, papildoma oro pagalvė darbui dideliu greičiu;

     -- Mažos trinties sandariklis su alyvos rezervuaru, veikimas be alyvos, tarnavimo laikas ≥5 milijonai ciklų.

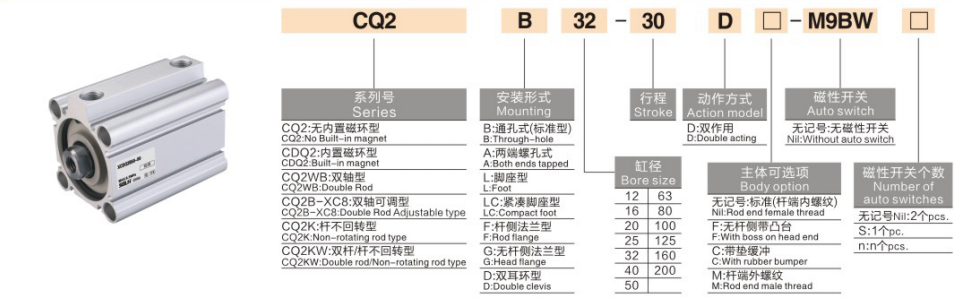

Modelio kodavimo taisyklė

   1. Pavyzdys: CDQ2B25-50Z-M9B

     -- C: Integruotas magnetas (CDQ2); ne C = nemagnetinis CQ2

     -- DQ2: serijos pavadinimas

     -- B = viena meškerė; W = dvigubas strypas; K = nesisukantis strypas; KW = dvigubas nesisukantis strypas

     -- 25: angos dydis 4~200 mm

     -- 50: eigos ilgis

     -- Z: nauja lengva standartinė konstrukcija

     -- -C: oro pagalvės parinktis

     -- M9B: magnetinis jungiklis

Techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vieno strypo)

Vieno sakinio santrauka

     SOLH CQ2 universalus kompaktiškas plonas pneumatinis cilindras apima visą kiaurymę φ4 ~ 200 mm, turtingi konstrukciniai variantai su pasirenkama oro pagalve ir sukimąsi stabdančiu strypu, plačiausiai naudojama trumpo eiga pavara, skirta vietos taupymo automatikos įrangai.
