CQS serijos kompaktiškas plonas cilindras

Gamintojas: SOLH by Richge Technology

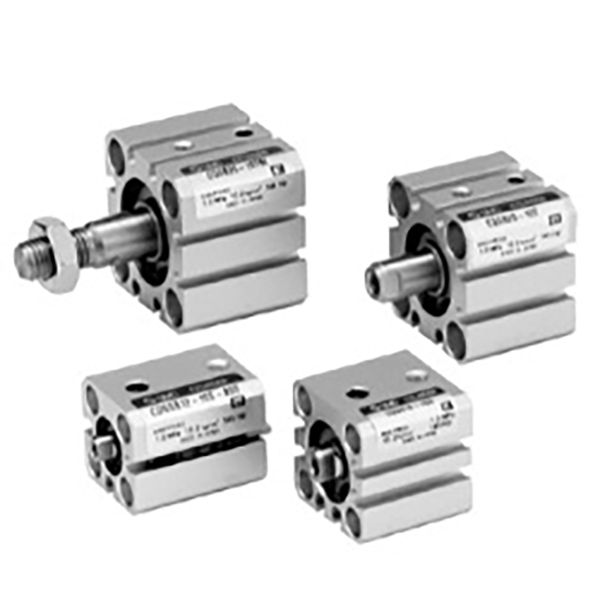

Produkto apžvalga

     SOLH CQS serijos plonas kompaktiškas cilindras yra keičiamas su SMC CQS serija. Sukurta ribotai montavimo vietai ir didelio tikslumo trumpo eigos programoms. Kvadratinis itin plonas korpusas, angos dydis φ12 ~ 25 mm, patobulinta didelio tikslumo versija, pagrįsta CQ2 serija. Plačiai naudojamas puslaidininkių, 3C elektronikos ir tikslios automatikos įtaisuose, skirtuose suspaudimui, stumimui ir padėties nustatymui.

Struktūra ir pagrindinės savybės

     -- Kvadratinis itin plonas korpusas, trumpesnis bendras ilgis nei CQ2 modelio;

     -- Kieto anoduoto aliuminio cilindras, chromuotas stūmoklio strypas, didelis tvirtumas;

     -- Pilni variantai: standartinis viengubas, dvigubas strypas, nesisukantis meškerykotis, ilgaamžė XB24 versija;

     -- CDQS įmontuotas magnetas padėties jutikliui aptikti; kelių pusių jutiklių lizdai, jutiklis neišsikiša iš cilindro;

     -- Fiksuota guminė pagalvė abiejuose galuose, nėra oro pagalvėlės;

     -- Mažos trinties sandariklis su alyvos rezervuaru, veikimas be alyvos, tarnavimo laikas ≥5 milijonai ciklų.

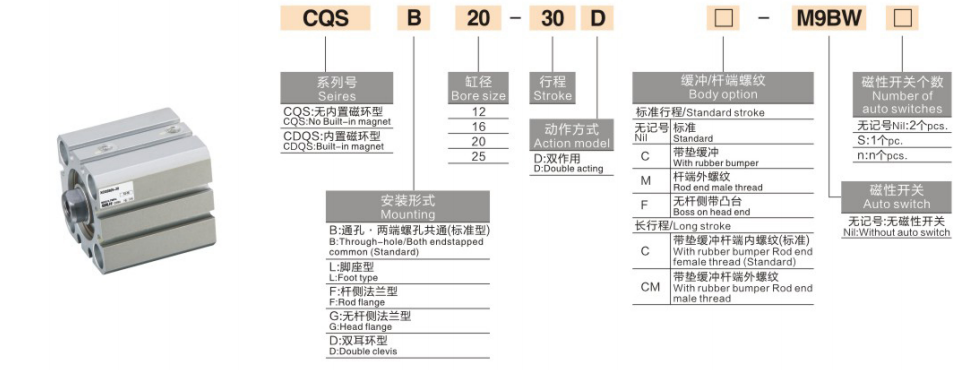

Modelio kodavimo taisyklė

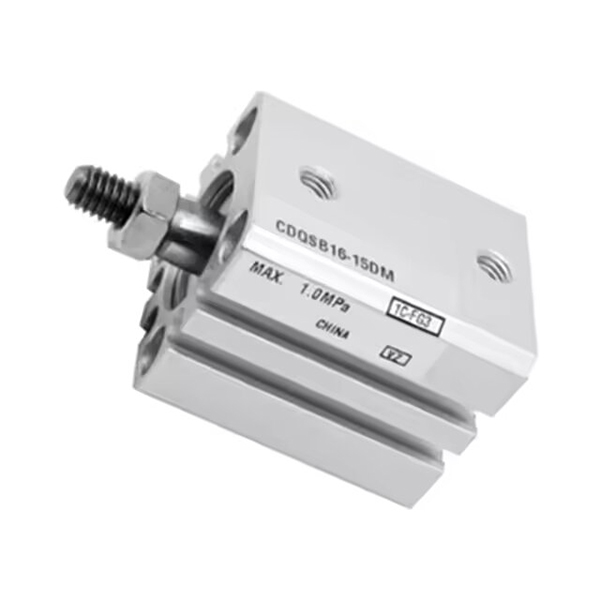

   1. Pavyzdys: CDQSB20-50D-M9BW

     -- C: Integruotas magnetas (CDQS); ne C = nemagnetinis CQS

     -- DQS: serijos pavadinimas

     -- B = viena meškerė; W = dvigubas strypas; K = nesisukantis strypas; KW = dvigubas nesisukantis strypas

     -- 20: angos dydis 12/16/20/25 mm

     -- 50: eigos ilgis 5–300 mm

     -- D: nauja standartinė struktūra

     -- M9BW: magnetinio jungiklio parinktis

Techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa

Vieno sakinio santrauka

     SOLH CQS itin kompaktiškas plonas pneumatinis cilindras su daugybe konstrukcijų variantų, didelio tvirtumo ir trumpo korpuso, idealus didelio tikslumo trumpo eigos pavara ribotos erdvės 3C ir puslaidininkių automatikos įrangai.
