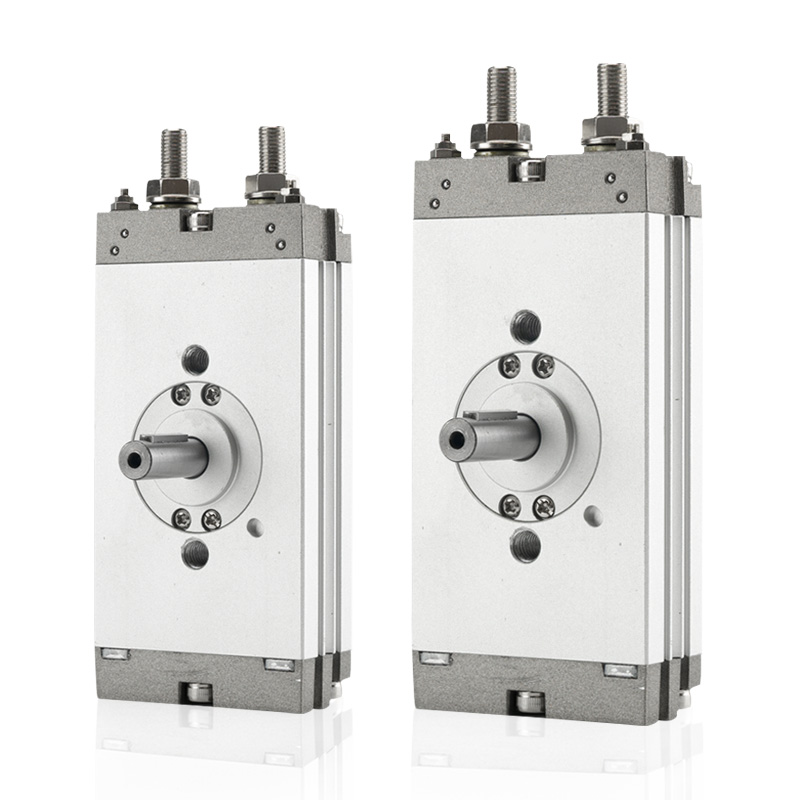

CRQ2 serijos itin plonas stelažas ir krumpliaračio sukamasis cilindras | Kompaktiškas siūbavimo cilindras be laisvumo

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindiniai privalumai

     SOLH CRQ2 serija yra itin plonas plokščias krumpliastiebo ir krumpliaračio sukamasis cilindras, turintis dviejų stūmoklių nulinio laisvumo struktūrą. Itin žemas korpuso aukštis ir integruota flanšinio tvirtinimo konstrukcija palaiko 90°/180°/360° plataus diapazono pasukimo kampus ir apima kiaurymės dydžius nuo φ10 iki φ40. Optimizuotas ribotos erdvės įrangos išdėstymui, šis cilindras užtikrina didelio tikslumo ir stabilų sukimosi našumą lengvoms ir vidutinio sunkumo indeksavimo, apvertimo ir sukimosi stotims, todėl yra tinkamiausias kompaktiškas sukamasis sprendimas 3C, pakavimo ir medicinos automatikos įrangai.

2. Išsamios techninės specifikacijos

 2.1 Pagrindiniai parametrai

     • Angos dydis: φ10 / φ15 / φ20 / φ30 / φ40 (ypač plona plokščia konstrukcija)

     • Veikimo režimas: Dvigubo veikimo krumpliaračio ir krumpliaračio pavara

     • Darbinio slėgio diapazonas: 0,15 ~ 0,7 MPa; φ20 / φ30 / φ40 iki 1,0 MPa

     • Slėgio įrodymas: 1,05 MPa

     • Aplinkos temperatūra: 0 ℃ ~ 60 ℃ (aplinka be ledo)

     • Tepimas: Savaiminio tepimo veikimas be alyvos

     • Buferio konfigūracija: φ10/φ15 tik su įmontuotu guminiu buferiu; φ20 / φ30 / φ40 su dvigubu guminiu buferiu + pasirenkamu reguliuojamu oro buferiu (priesaga C)

     • Kampo reguliavimas: Standartinis ±5° tikslus reguliavimas galiniais varžtais

     • Magnetinis suderinamumas: CDRQ2 įmontuotas magnetinis žiedas, suderinamas su D-M9B / D-A93 serijos jungikliais

  2.2 Teorinė sukimo momento lentelė (@0,5 MPa, N·m)

  2.3 Standartinis pasukimo kampas ir reguliuojamas diapazonas

     • 90° posūkis: Reguliuojamas diapazonas 80° ~ 100°

     • 180° siūbavimas: Reguliuojamas diapazonas 170° ~ 190°

     • 360° išplėstinis svyravimas: Reguliuojamas diapazonas 350° ~ 370° ypatingiems viso sukimosi poreikiams

  2.4 Prievado dydžio specifikacija

     • φ10/φ15: M5×0,8

     • φ20 / φ30 / φ40: Standartinis Rc1/8; Pasirenkamas G1/8 ir NPT sriegis

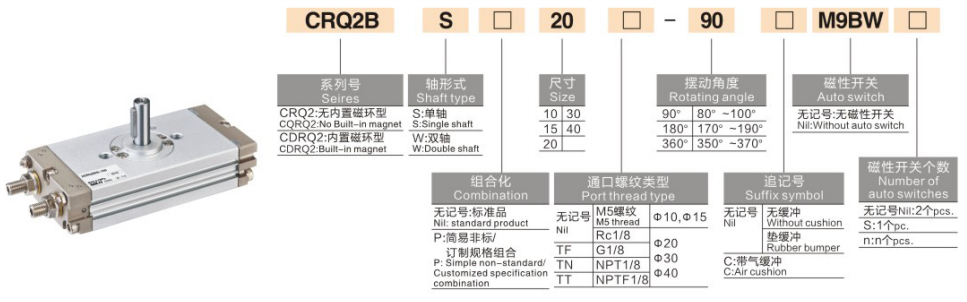

3. Modelių pavadinimų taisyklės ir užsakymų pavyzdžiai

  1. Pilna modelio struktūra: CDRQ2BS20-180C

  2. Tipiniai užsakymų pavyzdžiai

     • Standartinis nebuferinis modelis: CRQ2BW15-90 (pagrindinis tipas, dvigubas velenas, φ15 anga, 90° pasukimas, nemagnetinis, guminis buferis)

     • Didelio tikslumo buferio modelis: CDRQ2BS40-180C (įrengtas magnetinis žiedas, vienas velenas, φ40 anga, 180° pasukimas, oro buferis)

4. Struktūrinis principas ir pagrindinės stiprybės

  4.1 Vidinė struktūra ir darbo principas

     CRQ2 serija naudoja simetrišką dviejų stūmoklių dvigubo stovo tinklelio struktūrą. Suslėgtas oras varo dvigubus stūmoklius, kad būtų užtikrintas sinchroninis linijinis judėjimas, kuris stumia pavarų dėžę, kad išvestų stabilų sukimo momentą. Integruotame plokščiame korpuse yra įmontuotas buferio mechanizmas, galo kampo reguliavimo varžtai, vienos pusės vamzdžių sąsaja ir dviejų pusių magnetinio jungiklio grioveliai. Simetriška jėgos struktūra pašalina drebėjimą ir atotrūkį veikimo metu, todėl pasiekiamas itin stabilus ir tikslus sukamasis padėtis.

  4.2 Unikalūs pagrindiniai pranašumai

     • Itin plonas plokščias korpusas: Ypatingai mažas korpuso aukštis (17–37 mm), cilindro korpusas gali būti tiesiogiai naudojamas kaip flanšas, todėl nereikia papildomų tvirtinimo laikiklių ir labai sutaupoma vertikalios montavimo vietos.

     • „Zero Backlash“ dizainas: Dvigubo stovo pilna tinklelio struktūra užtikrina nulinį pasukimą, užtikrindama aukštą pakartojimo padėties nustatymo tikslumą ir be virpesių paleidimo ir sustabdymo veikimą.

     • Tvarkingi vamzdynai ir laidai: Vienpusė oro sąsaja ir tos pačios pusės dviejų jungiklių grioveliai supaprastina laidų ir vamzdynų išdėstymą vietoje, kad įrangos struktūra būtų švaresnė.

     • Tikslus kampo koregavimas: Standartinis ±5° reguliuojamas posūkio kampas prisitaiko prie įvairių tikslių padėties nustatymo reikalavimų.

     • Įvairios veleno parinktys: Pasirenkamas vieno veleno (universalus) ir dviejų velenų (dvikryptis jungtis), kad atitiktų įvairius automatinio prijungimo režimus.

5. Diegimo ir pasirinkimo gairės

  5.1 Diegimo režimas

      Pagrindinis B tipas: Cilindro korpuso apačia palaiko tiesioginį montavimą su rezervuotomis padėties angomis. Integruota flanšo konstrukcija nereikalauja papildomų tvirtinimo priedų, pasižymi greitu montavimu ir dideliu padėties nustatymo tikslumu.

  5.2 Pagrindiniai atrankos kriterijai

     • Erdvės apribojimo prioritetas: pasirinkite CRQ2 itin ploną seriją vertikalaus aukščio ribotam scenarijui; pasirinkite MSQ/HRQ seriją, kad užtektų vietos įrengimui.

     • Tikslumo ir neigiamo poveikio paklausa: Rack & pinion CRQ2 nuliniam laisvumui didelio tikslumo padėties nustatymui; mentelės tipo CRB2, skirtas nebrangiai didelio kampo sukimuisi su maža apkrova.

     • Svyravimo kampo patvirtinimas: Standartinis 90°/180° įprastiniam apvertimui/padėties nustatymui; 360° išplėstas tipas skirtas viso rato sukimosi darbo sąlygoms.

     • Buferio suderinimas: pasirinkite C oro buferį dideliu greičiu ir vidutinio sunkumo apkrovai; standartinis guminis buferis atitinka mažo greičio ir lengvos apkrovos reikalavimus.

     • Signalo grįžtamojo ryšio paklausa: Pasirinkite CDRQ2 magnetinio žiedo versiją PLC padėties aptikimui ir automatiniam jungčių valdymui; CRQ2 nemagnetinė versija paprastam sukamajam judesiui be signalo grįžtamojo ryšio.

6. Tipiniai taikymo scenarijai

     • 3C ir elektronikos pramonė: PCB plokštės apvertimas, drožlių rūšiavimas, mažas tvirtinimo detalių pasukimas ir tikslus komponentų padėties nustatymas.

     • Pakavimo ir spausdinimo įranga: Etikečių siūbavimas, dėžutės sandarinimo padėties nustatymas, pertvaros nukreipimas ir nuolatinis pakavimo linijos krypties perjungimas.

     • Kompaktiškos automatikos stotys: Miniatiūrinis vožtuvo perjungimas, tikslus indeksavimo padėties nustatymas ir sukamasis veikimas siauroje įrangos erdvėje.

     • Medicinos ir tiksliosios mašinos: Mažas manipuliatoriaus sukimasis, tikslus medicininių priedų apvertimas ir mini automatizuotos rotacinės platformos.

7. CRQ2B ir CDRQ2B palyginimo lentelė

Vieno sakinio santrauka

     SOLH CRQ2 serijos itin plonas sukamasis cilindras be laisvumo ir turi plokščią integruotą flanšo konstrukciją, įvairiais kampais reguliuojamą sukimąsi ir vietą taupančiu įrengimu, suteikiančiu didelio tikslumo, stabilius ir kompaktiškus sukamuosius sprendimus lengvoms ir vidutinėms siauros erdvės automatizuotoms apvertimo ir indeksavimo stotims.
