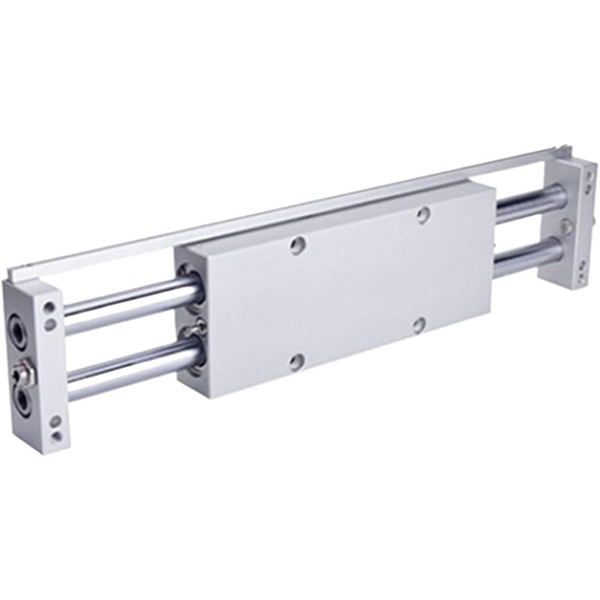

CX2 serijos dvigubo strypo slydimo cilindras | Žemo profilio didelės traukos pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinės struktūrinės savybės

SOLH CX2 serija yra profesionalus dvigubo stūmoklio dvigubo strypo slydimo guolio cilindras, pasižymintis itin žemu profiliu, dviguba traukos galia, puikiu sukimosi tikslumu ir dideliu atsparumu šoninei apkrovai. Jis apima φ10 mm, φ15 mm ir φ25 mm kiaurymes su standartiniais žingsniais nuo 25 mm iki 200 mm. Sukurta kompaktiškam montavimo erdvei, tiksliam nukreipimui ir vidutinio sunkumo krovinių stūmimo/traukimo operacijoms, ši serija plačiai naudojama įvairiose tiksliai automatizuotose stotyse. Galimi išplėstiniai modeliai, įskaitant CXWM (slydimo guolis su hidrauliniu buferiu) ir CXWL (rutulinis guolis su hidrauliniu buferiu), skirtus didelio greičio ir didelio smūgio darbo sąlygoms.

Pagrindiniai struktūriniai pranašumai

• Dvigubo strypo dviguba trauka: Taikant integruotą dviejų stūmoklių ir dviejų strypų konstrukciją, teorinė trauka yra dvigubai didesnė nei vieno strypo cilindro, kurio angos dydis yra toks pat, todėl užtikrinama galinga varomoji jėga ir puikus bendras konstrukcijos tvirtumas. Standartiniame CX2 modelyje naudojamas didelio tikslumo slydimo guolis, užtikrinantis stabilų linijinį judėjimą.

• Itin didelis anti-sukimasis ir padėties nustatymo tikslumas: Simetriška dvigubo strypo konstrukcija užtikrina patikimą mechaninę sukimosi apsaugą. Apsaugos nuo sukimosi tikslumas siekia ±0,1° (φ10) ir ±0,02° (φ25), užtikrinant išskirtinį pakartotinio padėties nustatymo stabilumą. Didelio tikslumo lygiagretus apdirbimas tarp montavimo paviršiaus ir stūmoklio strypų labai padidina atsparumą šoninėms ir ekscentrinėms apkrovoms.

• Žemo profilio ir lankstus kelių krypčių tvirtinimas: Itin plonas, kompaktiškas korpuso dizainas puikiai prisitaiko prie siauros ir siauros įrangos erdvės. Tiek cilindro korpusas, tiek galinė plokštė palaiko fiksuotą montavimą, leidžiantį dviem darbo režimais:cilindro korpusas pritvirtintas judančia galine plokšte arbaGalinė plokštė pritvirtinta judančiu cilindro korpusu. Įrengtas keturių pusių tvirtinimo angas ir trijų krypčių vamzdynų angas, jis palaiko tvirtinimą iš viršaus, apačios ir šoninės krypties su lanksčiu oro vamzdyno išdėstymu.

• Sklandus veikimas ir ilgas tarnavimo laikas: Dvigubo veikimo slenkamoji konstrukcija su dviejų galų guminiais buferiais, kaip standartinė konfigūracija, efektyviai sumažina judesio poveikį ir veikimo triukšmą. Pasirenkamos CXWM/CXWL hidraulinio buferio versijos užtikrina puikų smūgių sugėrimą dirbant dideliu ir mažu greičiu, sumažindamos triukšmą ir nereikalaujančios priežiūros. Konstrukcija be alyvos prisitaiko prie švarios darbo aplinkos ir sumažina kasdienes priežiūros išlaidas.

Išsamios modelio pavadinimo taisyklės

Modelių pavyzdžiai: CX2N15-50 | CX225-100-M9BW

Standartinių užsakymų nuorodų pavyzdžiai

• CX210-25: 10 mm anga, 25 mm eiga, standartinis tipas be magnetinio jungiklio

• CX215-75-2S: 15 mm anga, 75 mm eiga, dvigubi magnetiniai jungikliai, skirti dviejų padėčių aptikimui

• CX2N25-100: 25 mm kiaurymė, 100 mm eiga, bemagnetinis tipas, skirtas magnetiniam jautrumui

Standartiniai pagrindiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, 0,5 MPa vardinis slėgis)

1. Bendrosios veikimo specifikacijos

• Veikimo režimas: Dvigubo veikimo (sinchroninis dvigubas stūmoklis)

• Darbinio slėgio diapazonas: 0,15 ~ 0,7 MPa; Atrodo slėgis: 1,05 MPa

• Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (įprasta aplinka be ledo)

• Stūmoklio veikimo greitis: 50 ~ 500 mm/s (standartinis CX2); iki 800 mm/s (didelės spartos CXWM/CXWL versijos)

• Buferinis režimas: Dviejų galų guminis buferis (standartinis); pasirenkamas hidraulinis buferis CXWM/CXWL modeliams

• Tepimo režimas: Nereikalaujantis priežiūros, tinkamas švariai pramoninei aplinkai

2. Teoriniai dvigubos traukos duomenys (vienetas: N)

3. Leistini šoninio sukimo momento duomenys (vienetas: N·m)

4. Gaminio svorio duomenys (50 mm eiga, vienetas: kg)

Tipiški taikymo scenarijai

• Tikslus medžiagų perkėlimas: Idealiai tinka elektroniniam ir puslaidininkiniam ruošinių vertimui, padėklų keitimui ir stūmimui / traukimui. Itin didelis anti-sukimosi tikslumas užtikrina nulinį poslinkį didelio tikslumo padėties nustatymo ir perdavimo procesų metu.

• Vidutinio sunkaus krovinio kėlimas: Tinka gamybinės linijos ruošinio kėlimui, formų išstūmimui ir trumpo eiga sunkios apkrovos vairavimui. Unikali dvigubos traukos struktūra ir stipri antiekscentrinė apkrova užtikrina stabilų ir galingą vairavimą.

• Uždarosios erdvės automatizavimo stotys: Puikiai tinka siauro tarpo įrangos montavimui, horizontaliam kompaktiškam išdėstymui ir tankiam kelių cilindrų išdėstymui. Žemo profilio korpusas ir kelių krypčių tvirtinimo konstrukcija maksimaliai išnaudoja erdvę.

• Aukštos švaros darbo aplinka: Be alyvos ir mažai dulkių dizainas prisitaiko prie medicinos, maisto ir elektroninės tikslios įrangos. Pasirenkama bemagnetinė (N tipo) versija puikiai atitinka magnetinio jautrumo scenarijus be magnetinių trukdžių.

Trijų žingsnių greito pasirinkimo vadovas

1. Skylės dydžio pasirinkimas: Pasirinkite skylės dydį pagal faktinę darbo apkrovą. Užtikrinkite, kad teorinė dviguba trauka būtų ≥ faktinė apkrova × 1,5 su pakankama saugos atsarga. Pirmenybę teikite φ25 didelės skylės modeliui darbo sąlygomis, kai yra didelė šoninė apkrova.

2. Brūkšnio pasirinkimas: Standartinis eiga svyruoja nuo 25 mm iki 200 mm, pasirinkite pagal faktinius kelionės reikalavimus. Pirmenybę teikite CXWM/CXWL buferio modeliams, kai dirbate ilgai, dideliu greičiu ir dažnai veikiant smūgiams.

3. Funkcinės konfigūracijos pasirinkimas

￮ Dviejų galų padėties aptikimas: pasirinkite 2S dvigubo magnetinio jungiklio konfigūraciją, kad nustatytumėte tikslią eigos ribinę padėtį.

￮ Darbo sąlygos dideliu greičiu ir smūgiais: pasirinkite atnaujintas CXWM (slydimo guolis + hidraulinis buferis) / CXWL (rutulinis guolis + hidraulinis buferis) versijas.

￮ Magnetiniam poveikiui jautrūs scenarijai: norėdami išvengti magnetinių trukdžių, pasinaudokite N tipo magnetiniu cilindru.

Vieno sakinio santrauka

     SOLH CX2 serijos dvigubo strypo slydimo cilindras sujungia dvigubą traukos jėgą, itin aukštą anti-sukimosi tikslumą, žemo profilio kompaktišką konstrukciją ir daugiakryptį tvirtinimo lankstumą, todėl užtikrina stabilius ir patikimus vidutinės ir sunkios apkrovos vairavimo sprendimus, skirtus ribotos erdvės tiksliajai automatizuotai įrangai.
