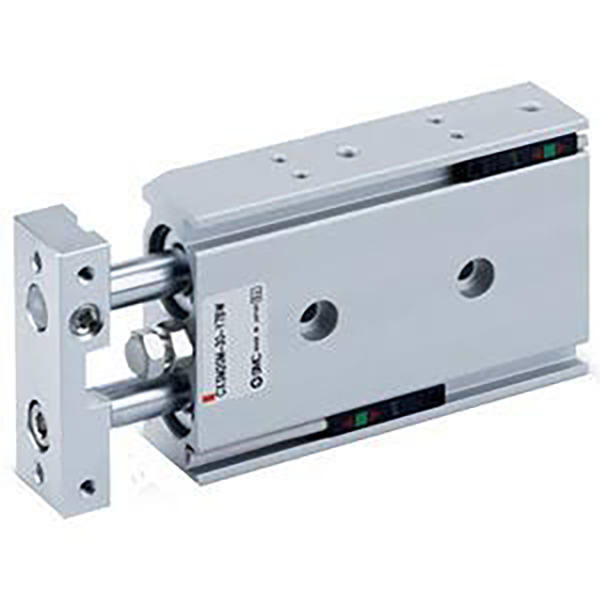

CXSJ serijos kompaktiškas dvigubas cilindras | Itin plonas dvigubo stūmoklio dvigubo strypo cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinė struktūra

SOLH CXSJ serija yra patobulinta itin kompaktiška standartinio CXS dvigubo cilindro versija. Tai užtikrina integruotą dvigubo stūmoklio ir dvigubo kreipiklio konstrukcijądviguba trauka, palyginti su vienu cilindru ir pasiekia nulinį sukimosi tikslumą ±0,1°. Optimizuotos trumpesnio ilgio, siauresnio pločio ir lengvesnio svorio nei tradiciniai CXS modeliai, CXSJ serija pasižymi lankstesniu tvirtinimu ir yra specialiai sukurta paėmimui ir vietai, medžiagų perkėlimui, tiksliam padėties nustatymui ir mažos apkrovos presavimui itin siaurose automatizavimo patalpose.

Pagrindiniai struktūriniai pranašumai

• Dviejų stūmoklių ir dvigubo kreipiklio integracija: Pasirenkamos slydimo (M) ir rutulinių guolių (L) konfigūracijos su universaliais gabaritais, subalansuojančios ilgaamžiškumą, tikslumą ir kainą įvairioms darbo sąlygoms.

• Atverčiamas magnetinis jungiklio pagrindas: palaiko 4 krypčių montavimą be struktūrinių trukdžių, leidžia lanksčiai aptikti kelių kampų padėtį ir simetriškai pritaikyti kairę / dešinę.

• Standartinis buferinis ir magnetinis dizainas: Įrengti dviejų galų guminiai buferiai, užtikrinantys stabilų amortizaciją; įmontuotas magnetinis žiedas (Z priesaga) yra skirtas magnetinio jungiklio įrengimui. Nėra oro buferio (AZ) parinkties, guminis buferis tarnauja kaip standartinė amortizacija.

• Dvigubo jungimo dizainas mažoms angoms: φ6 ir φ10 kiaurymių dydžiai palaiko dvigubą ašinį ir šoninį vamzdyną, labai optimizuojant vamzdynų išdėstymą itin kompaktiškuose įrangos išdėstymuose.

Pagrindinės poserijos klasifikacija (guolio ir strypo tipas)

CXSJ serija apima keturis pagrindinius modelius, atitinkančius mažo greičio, didelės apkrovos, didelio greičio tikslumo ir dvigubos išvesties darbo scenarijus, todėl visiškai patenkinami kompaktiški automatikos poreikiai.

Išsamios modelio pavadinimo taisyklės

Modelio pavyzdys: CXSJL20-50Z-M9B

1. Pavadinimo kodo apibrėžimas

1. Serijos kodas: CXSJ + guolio ir strypo tipas (M / L / WM / WL)

2. Angos dydis: 6 / 10 / 15 / 20 / 25 / 32 mm (visas standartinių angų diapazonas)

3. Standartinis insultas: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (maksimalus eiga: 100 mm)

4. Buferio ir magnetinio žiedo konfigūracija

￮ Z: Standartinė konfigūracija (įmontuotas magnetinis žiedas + dviejų galų guminis buferis, suderinamas su magnetinio jungiklio įrengimu)

￮ Nėra Z galūnės: Nemagnetinis tipas (magnetinis jungiklis nepasiekiamas)

￮ Pastaba: CXSJ serija palaiko tik guminį buferį, nėra oro buferio (AZ) parinkties

5. Magnetinis jungiklis: Pasirinktinai D-M9B, D-A93, D-M9N; montuojamas tiesiai ant šoninių griovelių su 4 krypčių apverčiamu pagrindu

6. Užrakinti įrenginį (pasirenkama): R (įtraukimo užraktas), P (ištraukimo užraktas)

Bendrieji standartiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, sausas oras)

• Veikimo režimas: Dvigubo veikimo dviejų stūmoklių pavara (dviguba trauka)

• Darbinio slėgio diapazonas: 0,1–0,7 MPa (φ6: mažiausiai 0,15 MPa; φ10–φ32: mažiausiai 0,1 MPa)

• Slėgio įrodymas: 1,05 MPa

• Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (aplinka be ledo)

• Veikimo greitis: 30–800 mm/s (CXSJL didelio greičio tipas iki 800 mm/s; CXSJM 30–600 mm/s)

• Anti-sukimosi tikslumas: ±0,1° (nulinis sukimo tikslumas, atitinka standartinę CXS seriją)

• Buferinis režimas: tik dviejų galų guminis buferis (nėra oro buferio parinkties)

• Vamzdyno prievado dydis

￮ φ6 / φ10: M5 × 0,8 (palaiko ašinį ir šoninį dvigubą vamzdyną)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (tik šoniniai vamzdžiai)

• Montavimo būdas: 3 pusių tvirtinimas (apačioje / viršuje / pusėje); apverčiamas pagrindas palaiko simetrišką kairę ir dešinę montavimą

Teoriniai traukos ir įtampos duomenys (@0,5 MPa, vienetas: N)

Dvigubo stūmoklio konstrukcija suteikiadviguba išėjimo jėga palyginti su vienodo angos dydžio vieno stūmoklio cilindrais

CXSJ ir CXS pagrindinių skirtumų palyginimas

CXSJ yra atnaujinta itin kompaktiška CXS versija, optimizuota specialiai siauros erdvės automatizavimo scenarijams

Greito pasirinkimo vadovas

1. Guolio ir strypo tipo pasirinkimas: Pasirinkite CXSJM, jei norite nusidėvėjimui atsparios didelės apkrovos ir dulkėtose aplinkose; pasirinkite CXSJL, kad galėtumėte greitai ir sklandžiai ir dažnai judėti atgal; pritaikyti CXSJWM/CXSJWL dviejų galų strypo išėjimui ir dvišaliam sinchroniniam veikimui.

2. Modelio versijos pasirinkimas: Pirmenybę teikite CXSJ, kai reikia itin kompaktiškos erdvės ir ašinių vamzdynų; pasirinkite standartinį CXS, jei reikalingas oro buferis arba didelis atsparumas smūgiams.

3. Magnetinės konfigūracijos pasirinkimas: pasirinkite Z galūnę padėties aptikimui su magnetiniais jungikliais; praleiskite Z nemagnetiniams ir magnetiniams trikdžiams jautriems scenarijus.

4. Angos ir eigos pasirinkimas: Nustatykite skylės dydį pagal faktinę apkrovą ir traukos poreikį; standartinis eigos diapazonas yra 5–100 mm (maksimalus eigos limitas: 100 mm).

Vieno sakinio santrauka

     SOLH CXSJ serijos itin kompaktiškas dvigubas cilindras pasižymi didele dviejų stūmoklių dvigubo strypo trauka, ±0,1° nulinio sukimosi tikslumu, itin plonu optimizuotu dydžiu ir lanksčiu 4 krypčių tvirtinimu, todėl tai yra optimalus pneumatinis sprendimas itin tiksliam paėmimui ir paėmimui, padėties nustatymui ir lengvam presavimui itin siauroje automatinėje įrangoje.
