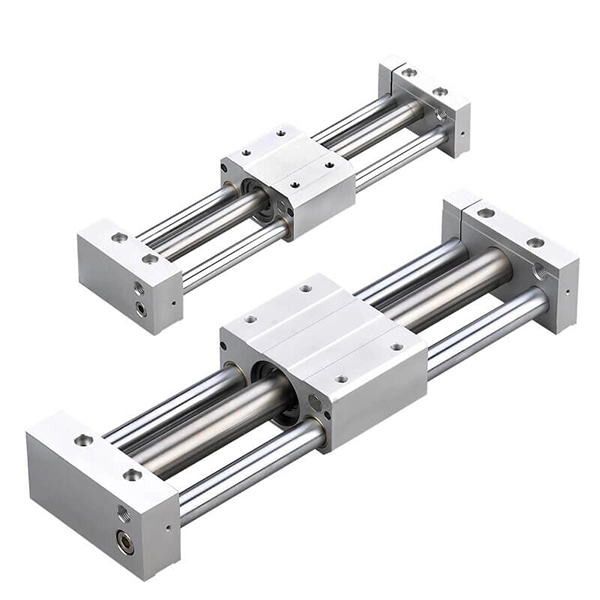

CY1 serijos magnetinės movos be strypo cilindras | Klasikinis ekonominis bazinis modelis

Gamintojas: SOLH by Richge Technology

CY1S
CY1L

Produkto apžvalga

     SOLH CY1 serija yra klasikinis ir ekonomiškas magnetinio sujungimo cilindras be strypų, tarnaujantis kaip pagrindinis atnaujintos CY3 serijos pirmtakas. Jame naudojama nekontaktinė magnetinė sinchroninė pavaros struktūra, kai vidinis stūmoklis ir išorinis slydimo stalas juda vienu metu per stiprią magnetinę jėgą. Dėl visiškai uždaro nulinio nuotėkio veikimo, kompaktiškos konstrukcijos ir ekonomiško veikimo, jis skirtas nuo lengvos iki vidutinės apkrovos ir vidutinio ilgio linijinio važiavimo. Šios serijos kiaurymės diapazonas nuo φ6 iki 63 mm, standartinis eiga iki 1000 mm ir maksimalus pailgintas 1500 mm eiga, todėl ši serija apima įvairius kreipiamuosius modelius, kad atitiktų daugelio scenarijų poreikius, todėl ji yra tinkamiausia ekonomiška švarios kokybės be strypų, skirtų bendroms automatizuotoms gamybos linijoms.

Pagrindinės padėties nustatymas ir struktūrinės savybės

• Magnetinė movos pavara ir švarus nulinis našumas: Įmontuoti didelio stiprumo nuolatiniai magnetai ant stūmoklio ir slydimo stalo užtikrina nemechaninį sinchroninį perdavimą. Visiškai uždara cilindro cilindras pašalina oro nuotėkį ir dulkių išmetimą, visiškai prisitaikydamas prie griežtos švarios darbo aplinkos elektronikos, medicinos įrangos ir maisto perdirbimo pramonėje.

• Klasikinė bazinė struktūra ir didelės sąnaudos: Naudojant minimalistinę mechaninę struktūrą su mažiau komponentų, CY1 serija efektyviai sumažina gamybos sąnaudas ir siūlo didesnį sąnaudų konkurencingumą nei atnaujinta CY3 serija. Pagrindiniame CY1B modelyje nėra integruoto tvirtinimo paviršiaus, todėl montavimui reikalingi dviejų galų atraminiai laikikliai. Įrengtas pagrindinis dilimui atsparus žiedas ir dulkėms atsparus žiedas, jo minimalus darbinis slėgis yra 0,18 MPa, jo tarnavimo laikas yra šiek tiek trumpesnis, tačiau jis visiškai tinka įprastoms standartinėms darbo sąlygoms.

• Įvairūs išvestiniai modeliai, užtikrinantys visą aprėptį: Visas gaminių asortimentas apima kelis orientavimo tipus, kad atitiktų skirtingus tikslumo ir apkrovos poreikius:

• CY1B: pagrindinis tipas be kreipiančiosios konstrukcijos ir montavimo paviršiaus, reikalaujantis išorinių kreipiamųjų bėgių ir dviejų galų laikiklių.

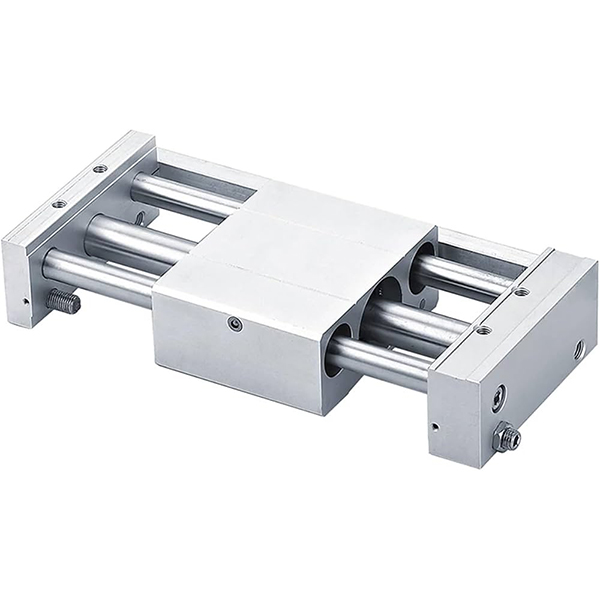

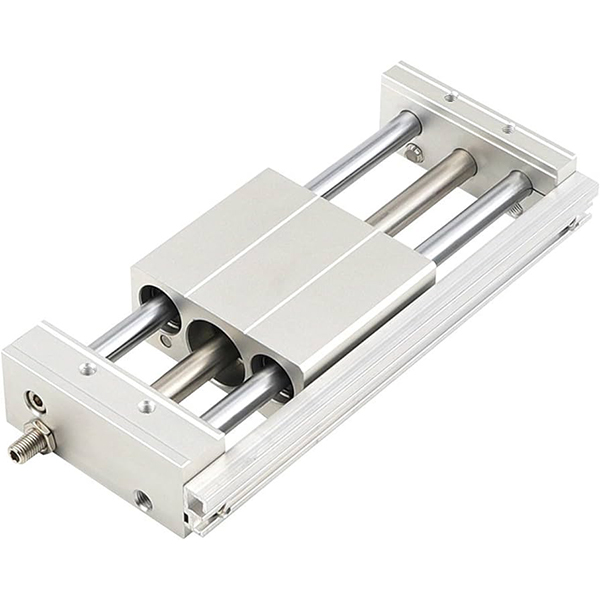

• CY1S: slydimo kreiptuvo tipas su įmontuotu slankiojančiu guoliu, kuris palaiko lengvą apkrovą be išorinių kreiptuvų.

• CY1L: rutulinio guolių kreiptuvo tipas su itin sklandžiu slydimu ir padidinta keliamoji galia, užtikrinanti stabilų aukšto dažnio judėjimą.

• CY1H: didelio tikslumo nukreipimo tipas su puikiu kartotinio padėties nustatymo tikslumu tikslaus perdavimo scenarijuose.

• CY1F: žemo profilio plonas tipas su 29 % sumažintu bendru aukščiu, puikiai tinka itin kompaktiškoms įrangos montavimo patalpoms.


• Standartinis buferis ir pasirenkama didelės spartos konfigūracija: Standartiniai dviejų galų guminiai buferiai efektyviai sugeria veikimo poveikį ir sumažina važiavimo triukšmą. Pasirenkami išoriniai hidrauliniai buferiai palaiko stabilų veikimą maksimaliu 500 mm/s greičiu vidutinio ir didelio greičio cikliškomis darbo sąlygomis.

• Platus magnetinių jungiklių suderinamumas: Rezervuoti universalūs jungiklių grioveliai ant cilindro korpuso yra suderinami su D-M9 serijos ir D-A9 serijos magnetiniais jungikliais, todėl galima savavališkai įrengti padėtį ir lankstų eigos signalo grįžtamąjį ryšį.

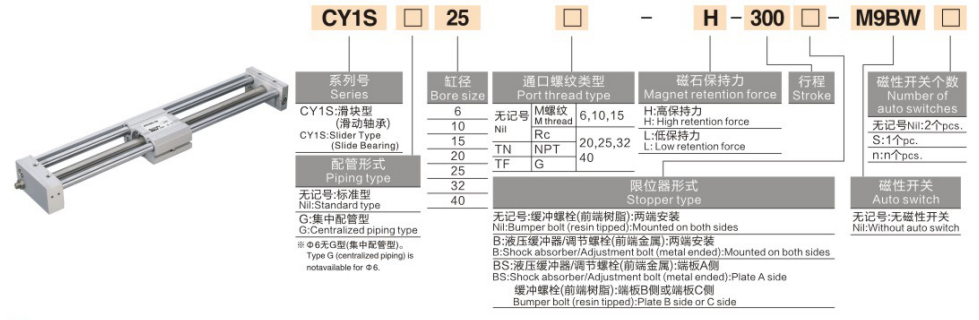

Išsami modelio kodavimo taisyklė

Modelių pavyzdžiai: CY1B20-500 | CY1S40-800-M9PL

Standartinių užsakymų nuorodų pavyzdžiai

• CY1B20-500: 20 mm anga, 500 mm eiga, pagrindinis tipas be magnetinio jungiklio

• CY1S40-800-M9PL: 40 mm anga, 800 mm eiga, slydimo kreiptuvo tipas su magnetiniu padėties jungikliu

Pagrindinės techninės specifikacijos (20 ℃ standartinė sąlyga)

1. Pagrindinės bendrosios specifikacijos

• Veikimo režimas: Dvigubo veikimo magnetinė jungtis bekontaktis sinchroninis perdavimas

• Darbinis skystis: Suslėgtas oras (darbo be alyvos standartas)

• Aplinkos temperatūra: 5 ~ 60 ℃ (neužšąla darbo aplinka)

• Darbinio slėgio diapazonas: 0,18 ~ 0,7 MPa; Atrodo slėgis: 1,05 MPa

• Standartinis veikimo greitis: 50 ~ 500 mm/s

• Buferinis režimas: Standartinis dviejų galų guminis buferis; pasirenkamas išorinis hidraulinis buferis didelės spartos scenarijams

• Magnetinė laikymo jėga: 49 ~ 2450 N (laipsniškai didėja didėjant angos dydžiui)

2. Pagrindinių našumo parametrų diagrama (@0,5 MPa)

Pagrindinės konfigūravimo ir pasirinkimo gairės

1. Skylės dydžio pasirinkimas pagal apkrovą ir trauką

• φ6 ~ φ15 (micro Light Duty): Tinka ≤2,5 kg apkrovoms, skirta trumpo eiga tiksliam komponentų perkėlimui į miniatiūrinę elektroninę tiksliąją įrangą.

• φ20 ~ φ32 (bendra maža apkrova): Suderinama su 4–10 kg lengva apkrova, idealiai tinka įprastoms ilgo eigos stūmimo ir traukimo operacijoms (≤1000 mm) bendrosiose automatizuotose gamybos linijose.

• φ40 ~ φ63 (vidutinio pajėgumo): Taikoma 16–40 kg vidutinės apkrovos scenarijams, puikiai pritaikyta ilgo eigos valdymui ir aukšto dažnio cikliškoms darbo sąlygoms pakavimo ir logistikos automatizavimo įrangoje.

2. Modelio ir valdymo sistemos pasirinkimas

• CY1B pagrindinis tipas: Pats ekonomiškiausias modelis be įmontuotos kreipiančiosios struktūros. Išoriniai linijiniai kreipiamieji bėgiai yra privalomi, tinkami finansiniams projektams ir įrangai su rezervuotomis kreipiančiomis konstrukcijomis.

• CY1S skaidrių kreiptuvo tipas: Įrengtas įmontuotas slankiojančio guolių kreiptuvas, kuriam nereikia išorinių pagalbinių kreiptuvų lengvoms apkrovoms (≤10 kg), pasižymi paprastu montavimu ir plačiu universalumu.

• CY1L rutulinio guolio kreiptuvo tipas: Priima didelio tikslumo rutulinių guolių konstrukciją, pasižyminčią ypač mažu pasipriešinimu slydimui ir pailgintą tarnavimo laiką, specialiai sukurta didelės spartos ir aukšto dažnio ciklinėms darbo sąlygoms.

• CY1H didelio tikslumo tipas: Sukonfigūruotas su tiksliu linijiniu kreipiamuoju mechanizmu, pasikartojančiu padėties nustatymo tikslumu iki ±0,02 mm, taikomas didelio tikslumo padėties nustatymo ir mikroatstumo perdavimo scenarijams.

• CY1F žemo profilio tipas: Optimizuota plona konstrukcija su 29 % sumažintu bendru aukščiu, išsprendžianti ribotos vertikalios kompaktiškos automatinės įrangos įrengimo vietos problemą.

3. Aplinkos ir funkcinės konfigūracijos pasirinkimas

• Švarios aplinkos pritaikymas: Nulinio nuotėkio ir be dulkių bekontakčio magnetinio perdavimo konstrukcija atitinka higienos gamybos standartus; CY1S ir CY1L modeliai yra pageidaujami ilgalaikiam švarios patalpos veikimui.

• Didelės spartos darbo sąlygų atnaujinimas: Įrengti išorinius hidraulinius buferius, kad būtų pašalintas galutinis smūgis, stabiliai palaikomas nepertraukiamo veikimo greitis iki 500 mm/s.

• Tikslios padėties grįžtamasis ryšys: Derinkite su D-M9 serijos arba D-A9 serijos magnetiniais jungikliais, kad būtų galima nustatyti kelių taškų eigos padėtį ir realaus laiko signalo išvestį.

Tipiški pramoninio pritaikymo scenarijai

• Medžiagų perkėlimas į švarų kambarį: Nulinės taršos magnetinės jungties konstrukcija plačiai naudojama dideliems atstumų medžiagų tvarkymui puslaidininkių ir LCD dirbtuvėse be dulkių, išvengiant antrinio švarios darbo aplinkos užteršimo.

• Pakavimo linijos ruošinio poslinkis: Didelio sąnaudų našumo dizainas prisitaiko prie ilgo žingsnio stūmimo ir lengvų ir vidutinių apkrovų ruošinių maisto ir farmacijos pakavimo įrangoje, mažas gedimų dažnis ir paprasta kasdienė priežiūra.

• Automatinis durų valdymas: Kompaktiška konstrukcija be strypų taupo išorinę montavimo vietą, tinka ilgą eigą atidaryti ir uždaryti įrangos apsaugines duris ir apsauginius skydus nuo dulkių.

• Ilgos eigos surinkimo linijos padėties nustatymas: Bendradarbiauja su atitinkamais nukreipiančiais moduliais, kad būtų pasiektas stabilus tikslus padėties nustatymas per 1–1,5 m itin ilgą eigą, tenkinant nuolatinius ciklinius gamybos linijų padėties nustatymo poreikius.

• Ekonominis alternatyvus sprendimas: Idealus kainos sumažinimo pakaitalas brangiai kainuojančiai CY3 serijai riboto biudžeto automatizavimo projektuose, visiškai atitinkantis pagrindinius ilgo eigos linijinio vairavimo reikalavimus.

CY1 ir CY3 serijos pagrindinių našumo palyginimas

Trijų žingsnių greito pasirinkimo vadovas

1. Skylės dydžio patvirtinimas: Apskaičiuokite reikiamą trauką pagal krovinio svorį, kai saugos koeficientas ≥2. Rekomenduojamos taisyklės: ≤2,5kg → φ15; 4 ~ 10 kg → φ32; 16–40 kg → φ63.

2. Modelio tipo patvirtinimas: pasirinkite CY1B, jei norite itin mažo biudžeto; CY1S, skirtas montuoti be kreiptuvo lengvos apkrovos; CY1L didelės spartos aukšto dažnio veikimui; CY1H didelio tikslumo padėties nustatymo poreikiams.

3. Eigos specifikacijos patvirtinimas: Įprastam naudojimui pasirinkite standartinį 50–1000 mm eigą; pasirenkamas prailgintas eiga iki 1500 mm vidutinių ilgų atstumų poreikiams.

Vieno sakinio santrauka

     SOLH CY1 serijos klasikinis magnetinės jungties cilindras be strypų yra ekonomiška be nuotėkio švari pavara su įvairiais valdymo modeliais, tarnaujanti kaip nebrangus pagrindinis ilgo eigos linijinis vairavimo sprendimas, skirtas lengvos ir vidutinės apkrovos bendrajai automatikai ir švarių patalpų įrangai.
