Produkto apžvalga

     SOLH CY3 serija yra patobulintas magnetinės movos be strypų cilindras, pagrįstas klasikine SMC CY1 serija, suskirstytas į du pagrindinius modelius: CY3B pagrindinio tipo be montavimo paviršiaus ir CY3R tiesioginio montavimo tipo. Jis naudoja visiškai uždarą magnetinio bekontakčio perdavimo struktūrą, kuri užtikrina sinchroninį vidinio stūmoklio ir išorinio slydimo stalo judėjimą per stiprią magnetinę jungtį. Dėl nulinio nuotėkio, be dulkių ir taršos, itin ilgo eigos ir kompaktiško įrengimo jis plačiai taikomas švarios klasės, nuo lengvos iki vidutinės apkrovos, ilgų atstumų linijinio važiavimo scenarijuose. Dėl kiaurymės diapazono nuo φ6 iki φ63 mm ir maksimalaus 5000 mm eigos, jis sutaupo 50 % montavimo vietos, palyginti su tradiciniais trauklių cilindrais, ir yra tinkamiausias švaraus ilgo eigos vairavimo sprendimas aukštos kokybės automatizuotoms gamybos linijoms.

Pagrindinės padėties nustatymas ir struktūrinės savybės

• Magnetinės movos transmisija ir švarus veikimas be nuotėkio: Stūmoklis ir slydimo stalas pritaikytas magnetiniam sinchroniniam varymui su visiškai uždara cilindro cilindro konstrukcija. Joks stūmoklio kotas neišsikiša į išorę, todėl užtikrinamas visiškas oro sandarumas, nulinis nuotėkis ir nulinė dulkių tarša. Jis puikiai tinka griežtoms gamybos aplinkoms, tokioms kaip maisto perdirbimas, medicininė įranga ir puslaidininkinė elektronika.

• CY1 atnaujinta versija su padidintu patvarumu: Palyginti su tradicine CY1 serija, dilimui atsparaus žiedo ilgis padidintas 70%, efektyviai pagerina laikomąją galią ir slydimo stabilumą. Dulkėms atsparaus žiedo įtaisytas tepimo laikiklis sudaro patvarią apsauginę tepimo plėvelę, sumažindama minimalų darbinį slėgį iki 0,12 MPa ir žymiai pailgindama tarnavimo laiką. Išskyrus φ6 specifikaciją, visi kiti modeliai išlaiko tokius pat tvirtinimo matmenis kaip ir CY1, kad būtų galima tiesiogiai pakeisti ir atnaujinti.

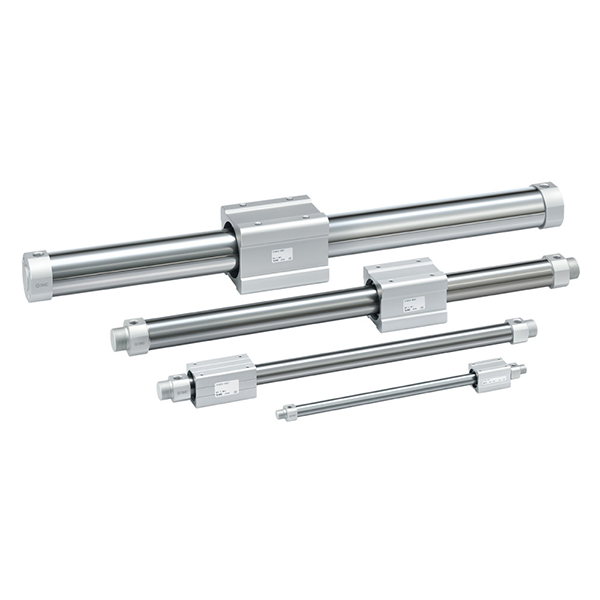

• CY3B pagrindinio tipo minimalistinė struktūra: Lygus cilindrinis cilindras neturi rezervuoto tvirtinimo paviršiaus, o tvirtinimui reikia dviejų galų atraminių laikiklių. Stumdomame stale nėra įmontuotos kreipiančiosios konstrukcijos, todėl išoriniai linijiniai kreiptuvai arba kreipiamieji strypai yra privalomi, kad būtų išvengta ekscentrinės apkrovos ir magnetinio atjungimo gedimo.

• Standartinis guminis buferis ir didelės spartos pasirenkama specifikacija: Integruoti dviejų galų guminiai buferiai sugeria veikimo poveikį ir sumažina važiavimo triukšmą, kad būtų užtikrintas stabilus įprastas ciklinis veikimas. Pasirenkama X160 didelės spartos specifikacija palaiko maksimalų 1500 mm/s veikimo greitį, kad būtų galima prisitaikyti prie aukšto dažnio greitai besikeičiančių darbo sąlygų.

• Patogus magnetinio jungiklio montavimas: Iš anksto rezervuoti jungiklių grioveliai abiejose cilindro korpuso pusėse yra suderinami su D-M9 serijos magnetiniais jungikliais, užtikrinančiais lankstų ir tikslų padėties grįžtamąjį ryšį realiuoju laiku eigos padėties nustatymui.

Išsami modelio kodavimo taisyklė

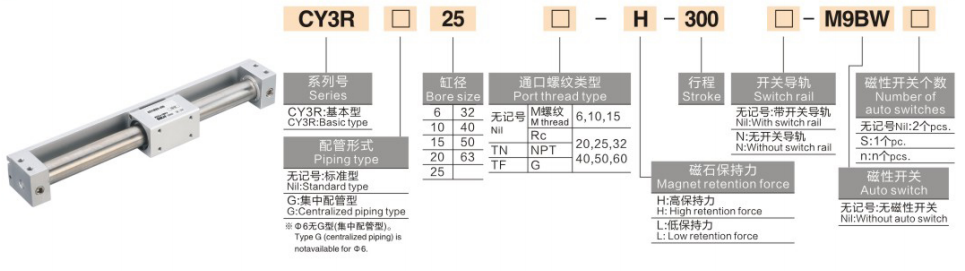

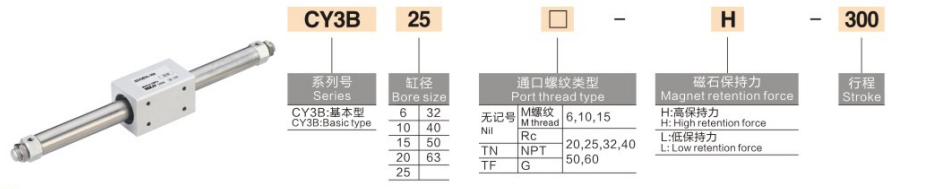

1.Modelių pavyzdžiai: CY3B20-500 | CY3B40-800-M9PL

2. Standartinių užsakymų nuorodų pavyzdžiai

• CY3B20-500: 20 mm anga, 500 mm eiga, pagrindinis tipas be magnetinio jungiklio

• CY3B40-800-M9PL: 40 mm anga, 800 mm eiga, pagrindinis tipas su magnetiniu padėties jungikliu

Pagrindinės techninės specifikacijos (20 ℃ standartinė sąlyga)

1 Pagrindinės bendrosios specifikacijos

• Veikimo režimas: Dvigubo veikimo magnetinė jungtis bekontakčio transmisija

• Darbinis skystis: Suslėgtas oras (darbo be alyvos standartas)

• Aplinkos temperatūra: 5 ~ 60 ℃ (be užšalimo aplinkos)

• Darbinio slėgio diapazonas: 0,12 ~ 0,7 MPa; Atrodo slėgis: 1,0 MPa

• Veikimo greitis: 50 ~ 500 mm/s (standartinis); maks. 1500 mm/s (pasirenkama X160 didelės spartos specifikacija)

• Buferinis režimas: Standartinis dviejų galų guminis buferis

• Magnetinė laikymo jėga: 19,6 ~ 2450 N (didėja atsižvelgiant į angos dydį)

2 pagrindinių našumo parametrų diagrama (@0,5 MPa)

Pagrindinės konfigūravimo ir pasirinkimo gairės

1 Skylės dydžio pasirinkimas pagal apkrovą ir trauką

• φ6 ~ φ15 (micro Light Duty): Tinka apkrovoms ≤ 2,5 kg, skirta trumpo eiga tiksliam mini komponentų perkėlimui elektroninėje ir medicinos įrangoje.

• φ20 ~ φ32 (bendra maža apkrova): Suderinama su 4–10 kg lengva apkrova, idealiai tinka įprastam ilgo eigos stūmimui ir traukimui (≤1000 mm) bendrosiose automatizuotose gamybos linijose.

• φ40 ~ φ63 (vidutinio pajėgumo): Taikoma 16–40 kg vidutinės apkrovos scenarijams, puikiai tinka sunkiems ilgo eigos darbams ir aukšto dažnio cikliniam darbui maisto ir pakavimo pramonėje.

2 taktų ir valdymo sistemos pasirinkimas

• Smūgio diapazonas: standartiniai eigos dangčiai 50 ~ 1000 mm; pratęstas itin ilgas eiga iki 5000 mm, atitinkantis specialius važiavimo didelius atstumus reikalavimus.

• Privalomas išorinis vadovaujantis dizainas: Pagrindinis CY3B tipas neturi įmontuotos kreipiančiosios struktūros. Išoriniai linijiniai slydimo bėgiai arba kreipiamieji strypai turi būti įrengti taip, kad išlaikytų apkrovą ir apsaugotų nuo magnetinio atsijungimo dėl ekscentrinio jėgos nuokrypio.

• Standartinis tvirtinimo būdas: Tvirtinama pasirenkamais dviejų galų atraminiais laikikliais su pakabinamu cilindro korpusu ir nulinės kontakto trinties, užtikrinant stabilų magnetinės jungties veikimą.

3 Aplinkos ir funkcinės konfigūracijos pasirinkimas

• Pirmenybė švariai aplinkai: Konstrukcija be nuotėkio ir be taršos prisitaiko prie griežtų be dulkių ir sterilių darbo sąlygų maisto, medicinos ir elektronikos puslaidininkių pramonėje.

• Didelės spartos darbo sąlygų atnaujinimas: Pasirinkite pasirenkamą X160 didelio greičio specifikaciją (maks. 1500 mm/s), turinčią išorinius hidraulinius buferius, kad būtų išvengta didelio greičio smūgio ir užtikrintas stabilus veikimas.

• Tikslios padėties grįžtamasis ryšys: Įrengti D-M9 serijos magnetinius jungiklius, kad būtų galima tiksliai nustatyti dviejų ar kelių taškų eigos padėtį ir signalo grįžtamąjį ryšį.

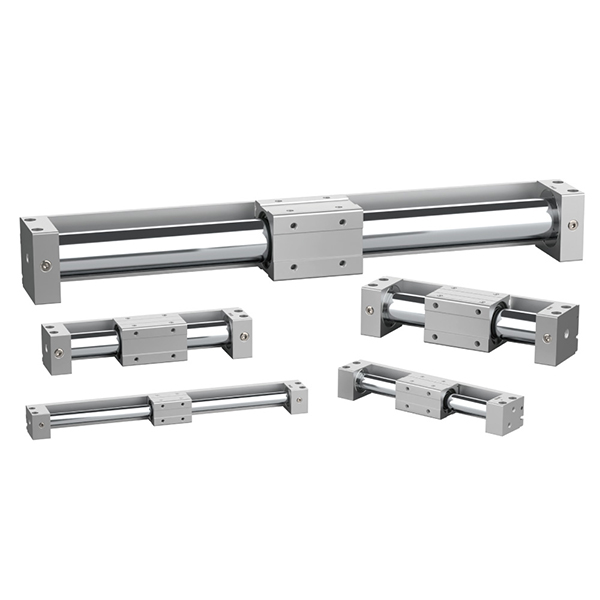

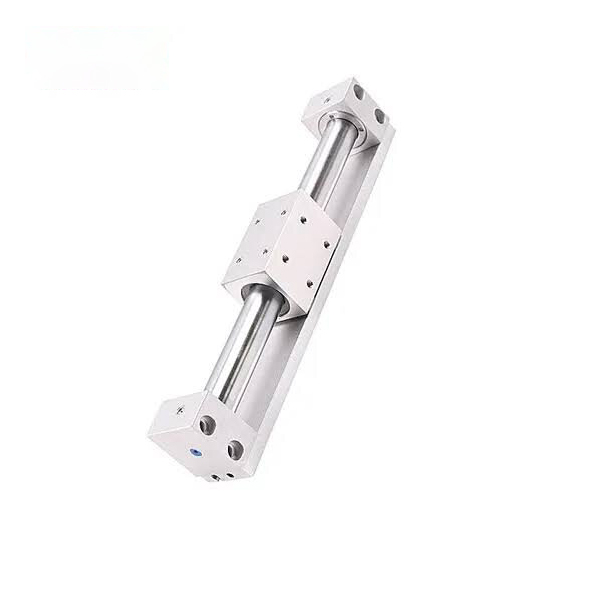

CY3B prieš CY3R | Modelių skirtumų palyginimas

Tipiški pramoninio pritaikymo scenarijai

• Medžiagų perkėlimas į švarų kambarį: Nulinio nuotėkio ir be dulkių magnetinės jungties struktūra idealiai tinka dideliems atstumų medžiagų tvarkymui elektroninėse, puslaidininkių ir medicinos dirbtuvėse be dulkių, neužteršiant švarios aplinkos.

• Maisto ir gėrimų pakavimo linijos: Nerūdijančio plieno cilindrinė statinė su lengvai valomu paviršiumi, atspari rūdims, prisitaiko prie higieninių gamybos standartų, tinkama ilgo eigos poslinkiui lengviems ir vidutinio sunkumo ruošiniams maisto perdirbimo įrenginiuose.

• Įrangos durų ir dangčių vairavimas: Jokia strypo prailginimo konstrukcija netaupo išorinės erdvės, puikiai pritaikoma kompaktiškam ilgo eigos atidarymo ir uždarymo automatizuotos įrangos apsauginių durų ir ekranavimo dangčių varymui.

• Ilgos eigos tikslios padėties nustatymo platforma: Bendradarbiauja su išoriniais didelio tikslumo kreipiamaisiais bėgiais, kad būtų pasiektas stabilus pakartotinio padėties nustatymo tikslumas, tinkamas tiksliam 1–2 m atstumui nustatyti ir cikliniam surinkimo linijų transportavimui.

• Vietą taupantis skersinių strypų cilindrų pakeitimas: išsprendžia tradicinių sujungimo strypo cilindrų erdvės užėmimo problemą ilgo eigos (>500 mm) scenarijuose, sumažinant bendrą įrangos montavimo erdvę 50 % kompaktiško dizaino įrengimui.

Trijų žingsnių greito pasirinkimo vadovas

1. Skylės dydžio patvirtinimas: Apskaičiuokite reikiamą trauką pagal krovinio svorį, kai saugos koeficientas ≥2. Rekomenduojamos taisyklės: ≤2,5kg → φ15; 4 ~ 10 kg → φ32; 16–40 kg → φ63.

2. Eigos specifikacijos patvirtinimas: Pasirinkite standartinį 50–1000 mm eigą įprastiems poreikiams; pasirinkite išplėstinę specifikaciją itin ilgam eigai iki 5000 mm.

3. Funkcinės konfigūracijos suderinimas: Pirmenybė švarioms darbo sąlygoms be taršos; atnaujinkite iki X160 didelės spartos specifikacijos + hidraulinis buferis, kad veiktų greitai; pridėti D-M9 serijos magnetinius jungiklius padėties aptikimui realiuoju laiku.

Vieno sakinio santrauka

     SOLH CY3 serijos magnetinės jungties cilindras be strypų yra patobulinta CY1 švarios klasės be alyvos pavara, turinti nulinį nuotėkį, 5000 mm itin ilgą eigą, mažą paleidimo slėgį ir dvigubą tvirtinimo tipą, kuris yra optimalus vietą taupantis ilgo eigos linijinis vairavimo sprendimas lengvos ir vidutinės apkrovos švarios automatikos įrangai.
