GW4 serijos lauko kintamosios srovės elektros skyriklis 12 kV 40,5 kV vieno poliaus izoliavimo jungiklis

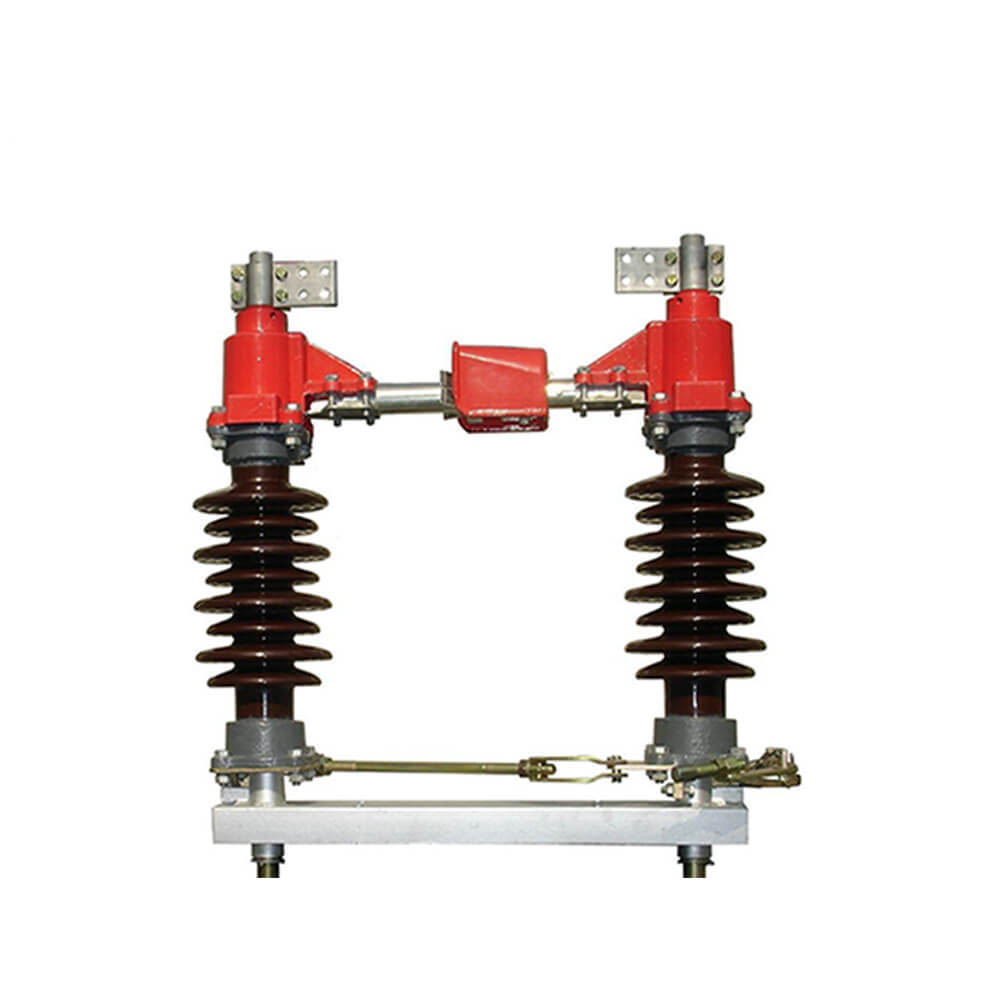

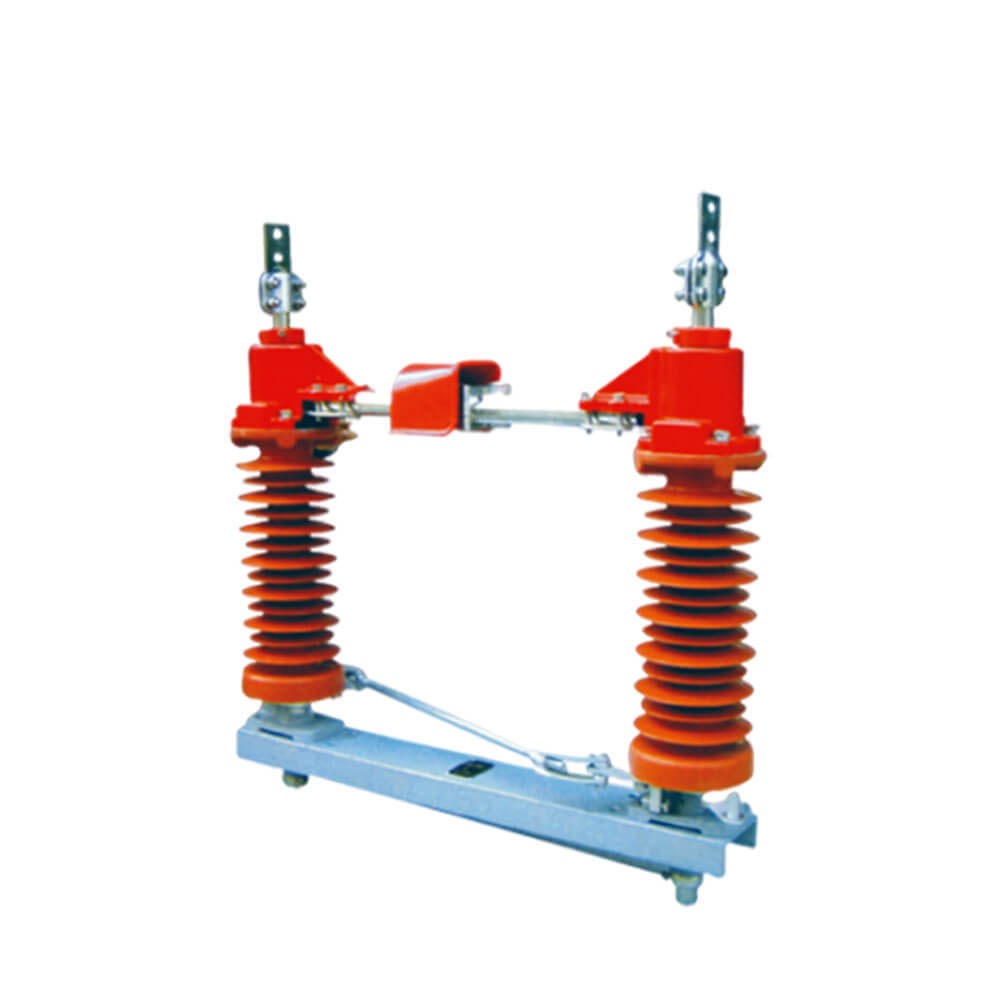

GW4-12(40.5) Lauko HV atjungimo jungiklis

  Aukštos įtampos skyriklis yra svarbus jungiklis elektrinės ir pastotės elektros sistemoje, kurį reikia naudoti kartu su aukštos įtampos grandinės pertraukikliu. Jis naudojamas aukštos įtampos įrangos linijoms prijungti, nutraukti ar pakeisti esant įtampai ir apkrovai. Pagrindinės jo funkcijos: užtikrinti aukštos įtampos elektros prietaisų ir prietaisų saugumą atliekant techninės priežiūros darbus, izoliuoti įtampą, negali būti naudojama ir atjungiama, įvesties apkrovos srovė ir trumpojo jungimo srovė, gali būti naudojama tik kai kurioms perjungimo operacijoms, kurios nesukelia stipraus lanko, tai yra, neturi lanko gesinimo funkcijos; pagal montavimo vietą jį galima suskirstyti į vidaus ir lauko tipą, pagal izoliacinių stulpų skaičių, vienos kolonėlės tipą, dvigubo stulpelio tipą ir trijų kolonų tipą, su pasirenkama įranga kiekvienam įtampos lygiui.

  GW4-12(40.5) lauko kintamosios srovės aukštos įtampos atjungiklis skirtas atidaryti ir uždaryti grandinę esant įtampai, bet be apkrovos 50/60Hz, 12(40,5)kV maitinimo sistemai. Jis atitinka IEC129-1984 kintamosios srovės atjungiklio ir įžeminimo jungiklio bei GB1985 standartus ir kitus atitinkamus standartus.

Darbinis mechanizmas

  Aukštos įtampos skyriklis gali užtikrinti aukštos įtampos elektros prietaisų ir prietaisų saugumą atliekant techninės priežiūros darbus ir atlieka įtampos izoliavimo funkciją. Jis negali būti naudojamas atjungti, įvesti apkrovos srovę ir nutraukti trumpojo jungimo srovę. Jis gali būti naudojamas tik kai kurioms perjungimo operacijoms, kurios nesukelia stipraus lanko, ty neturi lanko gesinimo funkcijos. Pagal skirtingas montavimo vietas jis gali būti suskirstytas į vidaus ir lauko tipą, o pagal izoliacijos stulpų skaičių gali būti suskirstytas į vidaus ir lauko tipą. Jis taip pat gali patikimai izoliuoti aukštos įtampos paskirstymo įrenginio maitinimo išjungimo dalį nuo įtampingosios dalies, kad būtų užtikrintas techninės priežiūros darbų saugumas. Visi aukštos įtampos skyriklio kontaktai yra atviri ore su akivaizdžiais lūžio taškais. Atjungiklis neturi lanko gesinimo įtaiso, todėl jo negalima naudoti apkrovos srovei ar trumpojo jungimo srovei nutraukti. Priešingu atveju, veikiant aukštai įtampai, lūžio taškas sukurs stiprų lanką, kuris sunkiai užgęsta ir netgi gali sukelti pliūpsnį (trumpąjį jungimą tarp fazių ar fazių), sudeginti įrangą ir kelti pavojų asmens saugumui Tai rimta avarija, kai „attraukiamas atjungiklis su apkrova“.

  Aukštos įtampos skyriklis taip pat gali būti naudojamas kai kurioms grandinėms perjungti, kad būtų pakeistas sistemos veikimo režimas. Pavyzdžiui, dvigubos magistralės grandinėje aukštos įtampos skyriklis gali būti naudojamas darbo grandinei perjungti iš vienos magistralės į kitą.

Struktūros ypatybė

 Šį atjungimo jungiklį sudaro pjedestalo, izoliacinės laikiklio, elektros medžiagos ir valdymo mechanizmo. Ant kiekvieno stulpo yra po dvi petnešas, o ant kiekvieno stulpo yra sumontuotas elektrinis peilis, o dviejų mentelių sujungimo taškas yra tarp dviejų petnešų. Varant valdymo mechanizmą, du peiliukai gali pasukti horizontaliai devyniasdešimt laipsnių, kad užsidarytų. Mes galime sujungti tris vieno poliaus atjungimo jungiklius į sujungimo trijų polių jungiklį per jungties strypą. Šis atjungimo jungiklis gali būti suderintas su CS11 tipo arba CS17 tipo rankiniu mechanizmu, CS17 gali būti naudojamas atjungimo jungiklyje su įžeminimo jungtimi. (variklio mechanizmas gali būti montuojamas pagal vartotojo reikalavimus), racionali konstrukcija, lankstus veikimas; patogus montavimas, galima naudoti vieno poliaus arba trijų polių; didelis kontaktinis atstumas, saugi ir patikima izoliacija. Įžeminimo tipas yra lankstus pagal vartotojo reikalavimus, galima pasirinkti vieną įžeminimą dvigubą įžeminimą arba be įžeminimo.

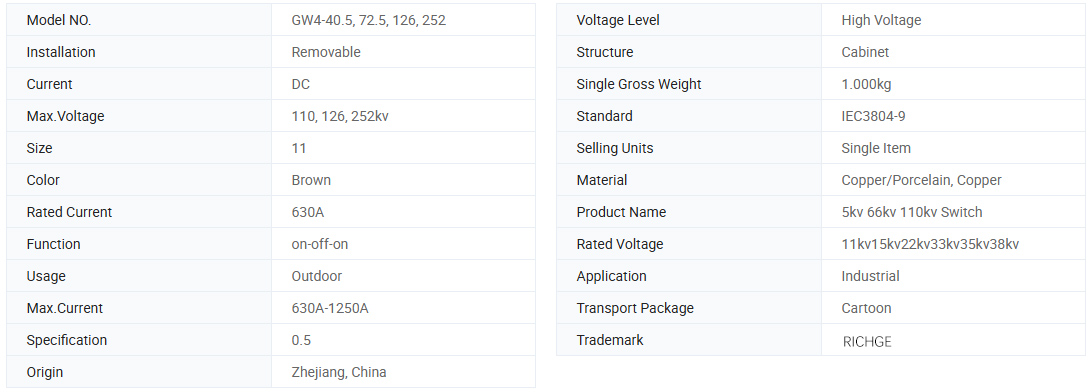

Pagrindinė informacija.

Techninis parametras

Modelis	Nominali įtampa (kV)	Nominali srovė (A)	Atlaiko srovę (kA)	4s trumpas laikas atlaikyti srovę (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

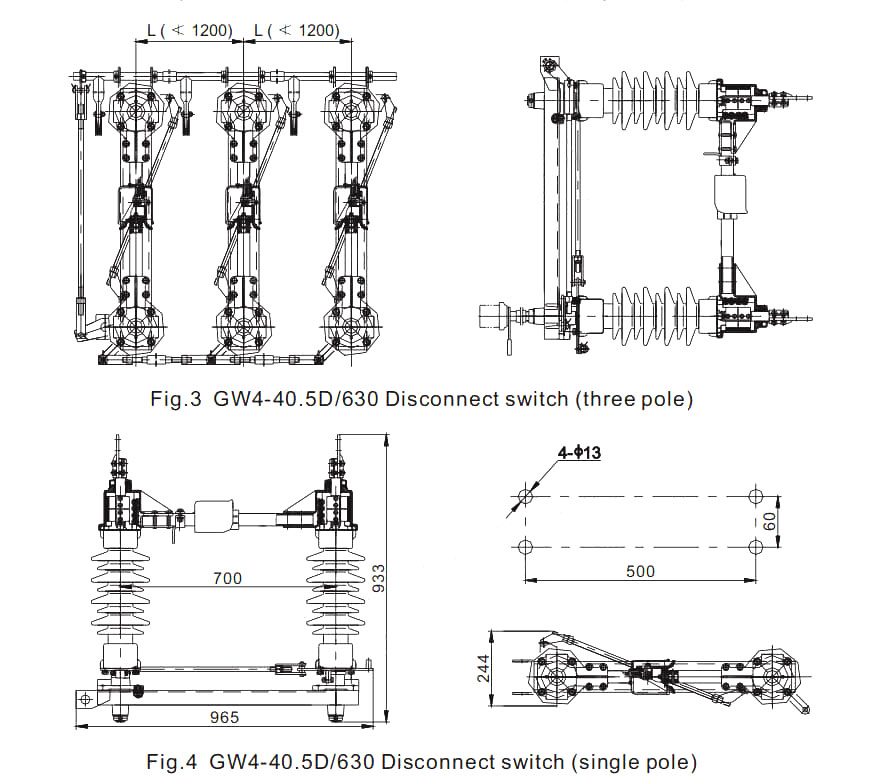

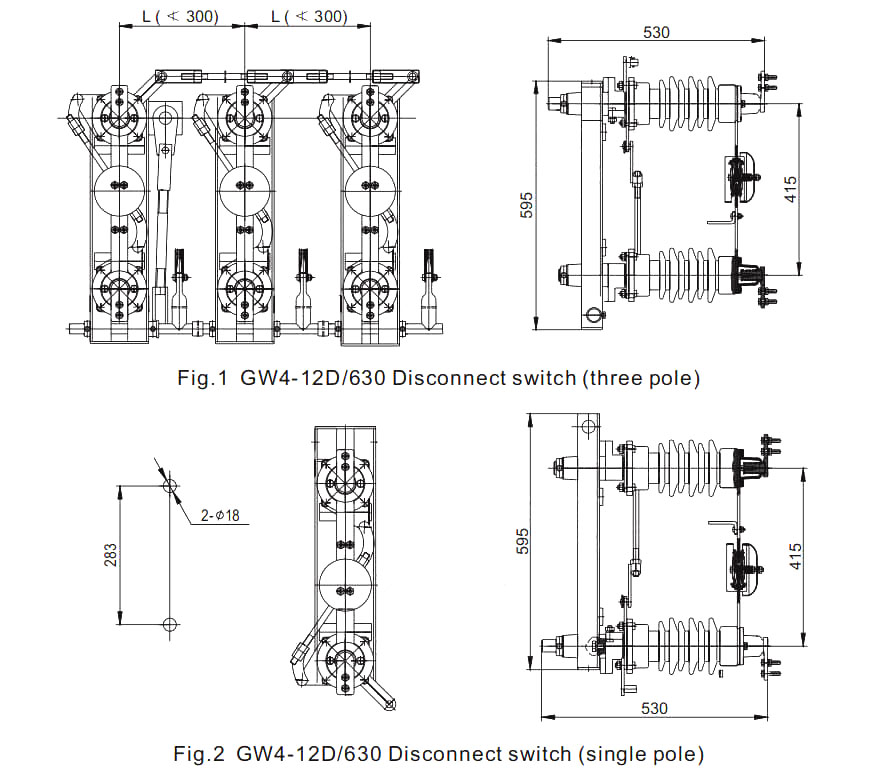

· Piešimas

Naudokite aplinkos sąlygas

1.Aukštis: ≤3000m;

2. Aplinkos temperatūra: -25℃~+40℃;

3. Vėjo greitis: ≤35m/s;

4. Užterštumo laipsnis: ≤III;

5. Žemės drebėjimo intensyvumas: ≤8 laipsniai;

6. Tinkamomis progomis neturi būti degiųjų, sprogstamųjų medžiagų, šarminių dujų.

Užsakymo instrukcijos

●Priimti OEM ir ODM: TAIP

●Sertifikatas: CE, Bandymų ataskaitos

●Gamybos laikas: 7~12 darbo dienų

●Garantinis laikotarpis: 12 mėn

●Pristatymo laikas: 15 dienų

●Užsakydami šį jungiklį, nurodykite modelio specifikaciją, vardinę įtampą, vardinę srovę ir kitus techninius duomenis.

●Jei yra specialūs reikalavimai, galite susitarti, kad juos išspręstume.
