Tiekia lauko aukštos įtampos dvigubo maitinimo izoliavimo peilio jungiklį per sieninius atjungimo jungiklius

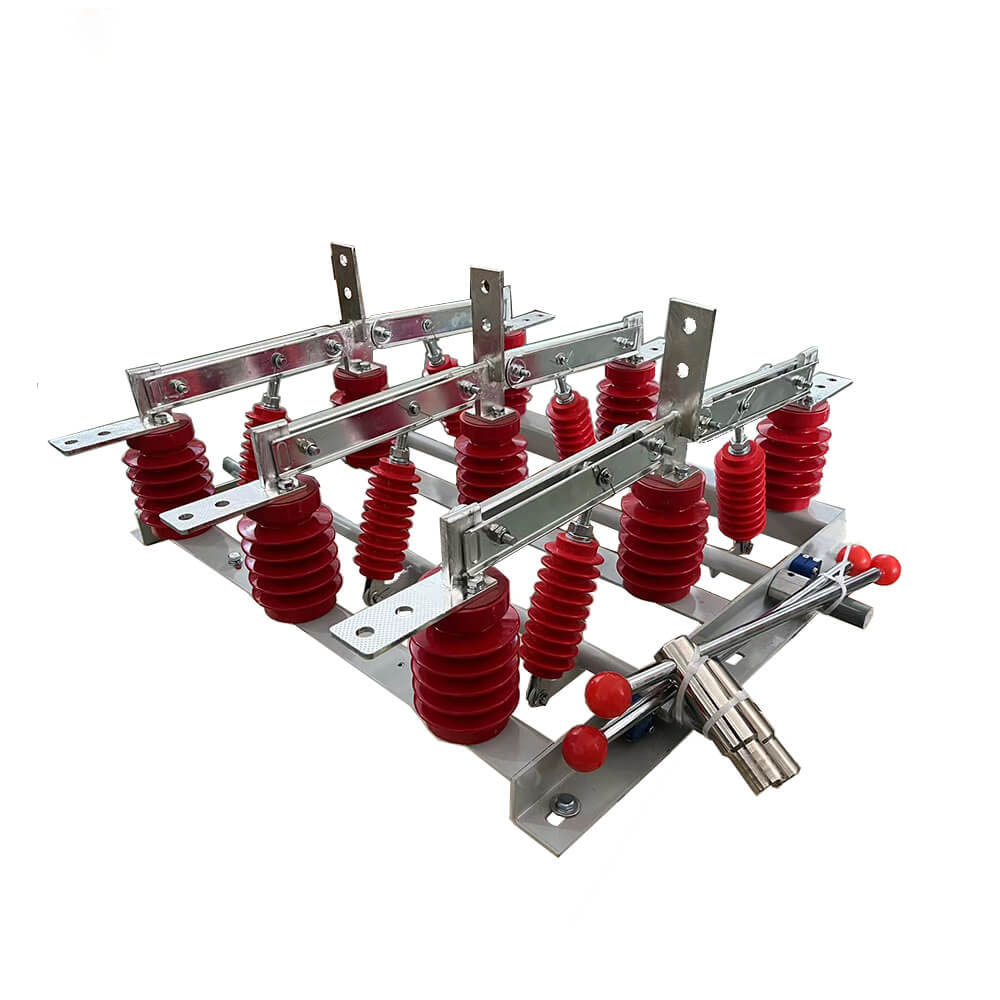

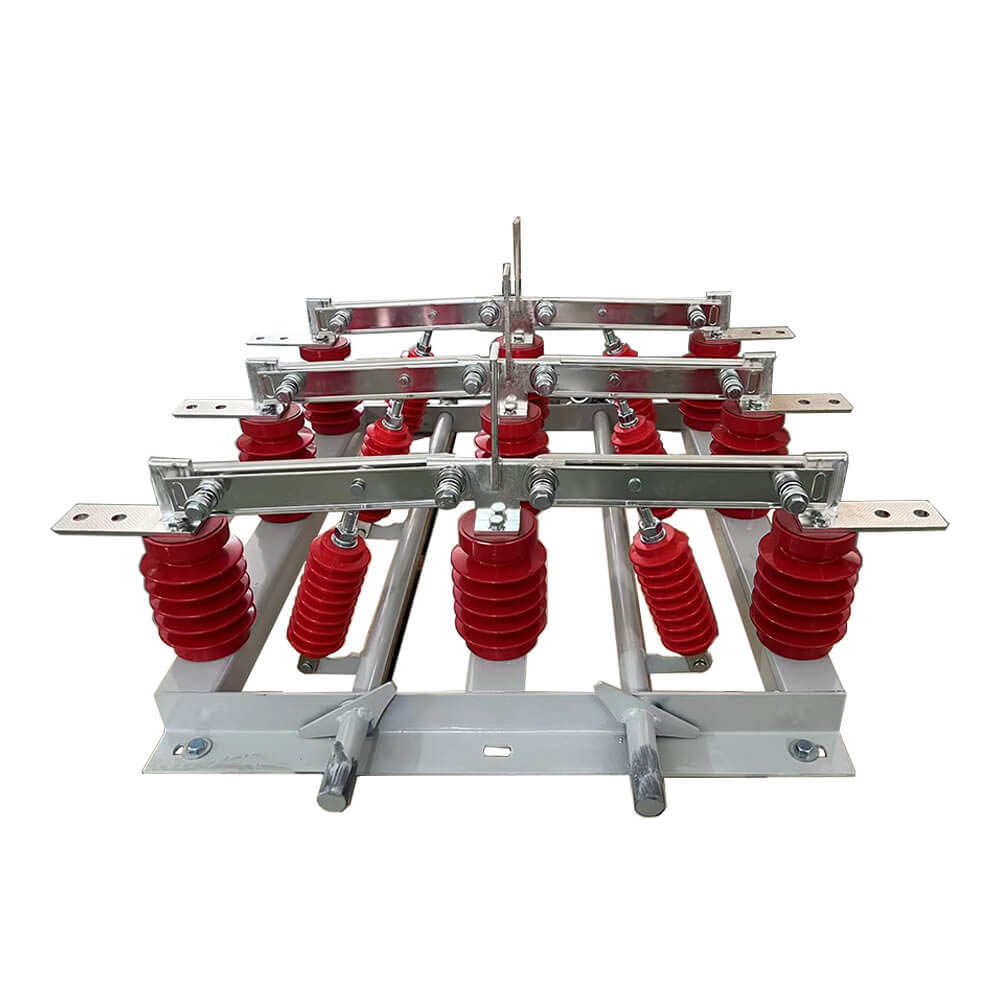

LIYOND tiekia lauko aukštos įtampos dvigubo maitinimo izoliavimo peilio jungiklį per sieninį atjungimo jungiklį

Struktūra ir veikimo principas

     GN19-12/400, 630, 1000, 1250 tipo atjungiklio laidžioji dalis yra pritvirtinta prie pagrindo dviem koloniniais izoliatoriais kiekvienai fazei. (GN19-12C/400, 630, 1000, 1250 tipo turi vieną kolonų izoliatorių ir vieną porceliano korpuso izoliatorių.) Trys fazės sumontuotos lygiagrečiai, o laidžioji dalis susideda iš kontaktinių peilių ir kontaktų laikiklių (arba laidžių strypų) statinių kontaktų. Kiekviena kontaktinio peilio fazė yra prijungta prie surišimo izoliatoriaus vidurio, surišimo izoliatoriaus ir sumontuota ant prijungto veleno pagrindo. Sukliukas per rankenėlę prijungiamas prie švaistiklio (pateikiamas naudotojo) ir CS6-1 tipo judančio mechanizmo. Jungiamasis kontaktinis peilis sudarytas iš dviejų išpjovų varinių plokščių, kurios ne tik padidina kontaktinio peilio šilumos išsklaidymo plotą, kad sumažintų dugno temperatūrą, bet ir pagerina kontaktinio peilio mechaninį stiprumą, kad pagerėtų dinaminis jungiklio stabilumas. Vienas kontaktinio peilio galas yra pritvirtintas prie kontaktinio bloko (arba ant laidžiojo strypo) varžtu (Shaw automobilis). GN19-12/1000, 1250, liečiantis su magnetinio fiksavimo plokštės įrengimu, plius magnetinio fiksavimo plokštės paskirtis yra ta, kad kai didelė trumpojo jungimo srovė sustiprintų dviejų griovelių kontaktinį peilį tarp| patrauklumas. GN19-12/400, 630 atjungimo jungikliai turi nedidelę srovės ribą, todėl nereikia pridėti magnetinės fiksavimo plokštės.

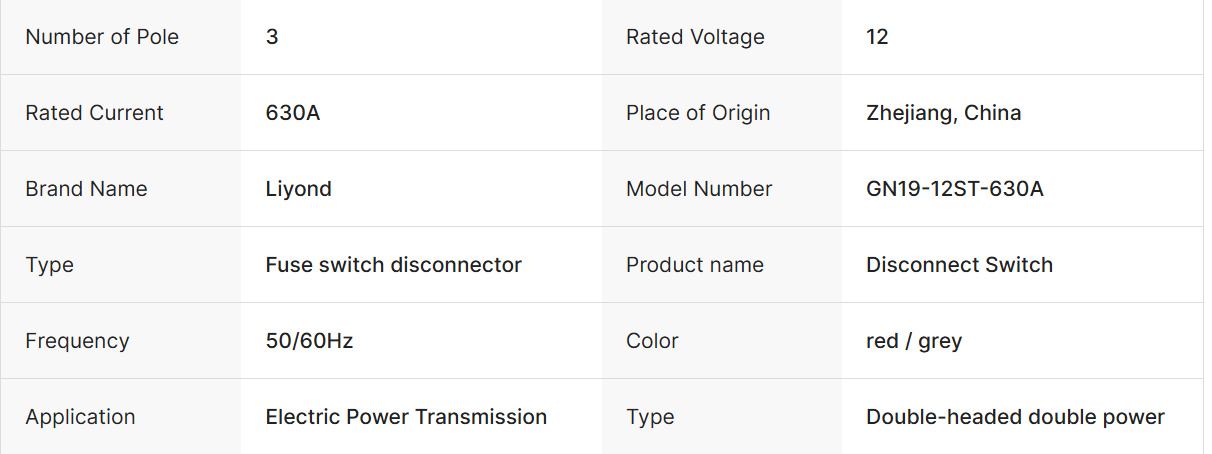

Pagrindiniai atributai

Pagrindinė informacija

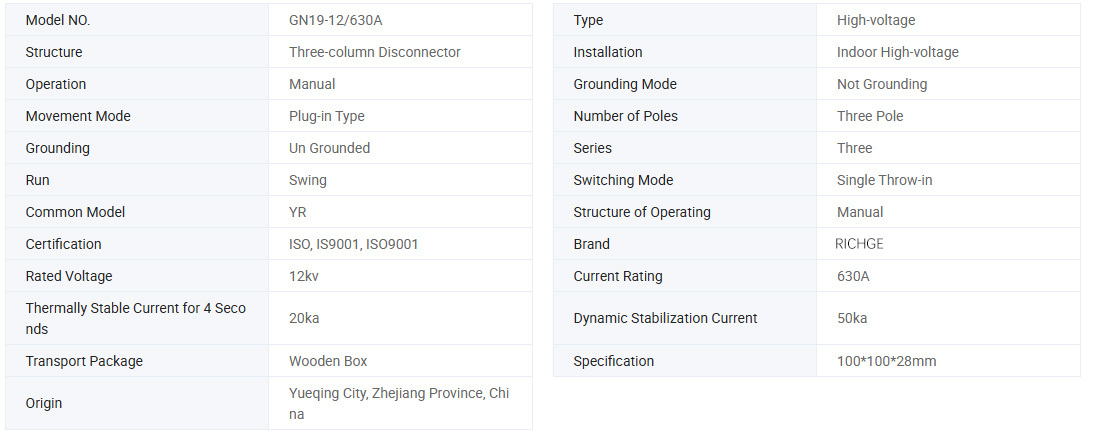

Techninis parametras

Modelis	Nominali įtampa (kV)	Nominali srovė (A)	Nominali trumpalaikė atsparumo srovė (/4s)	Vardinė didžiausia atsparumo srovė ()
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

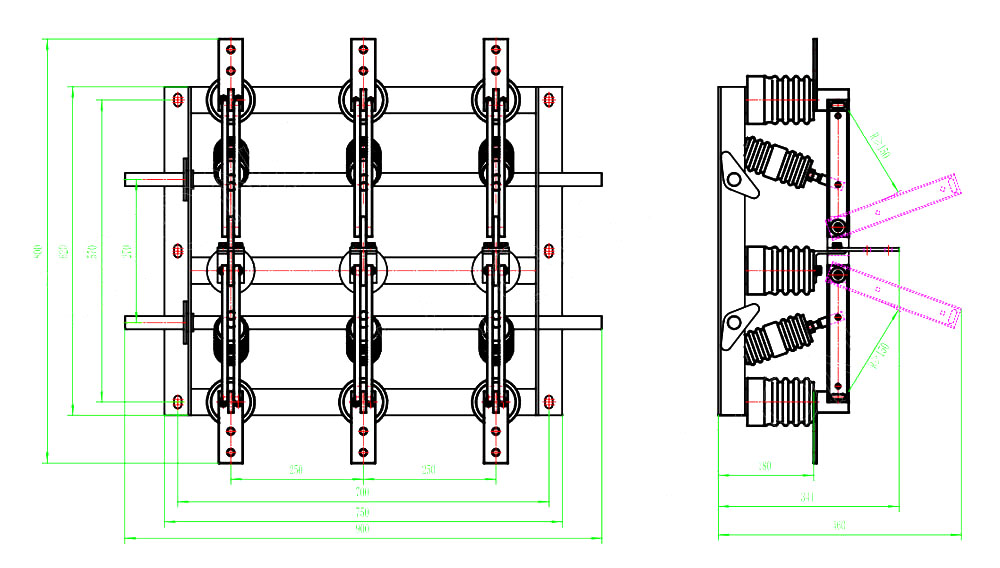

Piešimas

Naudokite aplinkos sąlygas

1. Viršutinė aplinkos temperatūros riba +40 ℃, apatinė riba -l0 ℃, Pastaba: Leidžiama laikyti ir transportuoti esant -25 ℃

2. Aukštis ne didesnis kaip 1000 m

3. Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95%, mėnesio vidurkis ne didesnis kaip 90%

4. Vandens garų slėgis: paros vidurkis yra ne didesnis kaip 2,2 × 10-3Mpa, mėnesio vidurkis yra ne didesnis kaip 1,8 × 10-3Mpa

5. Aplinkiniame ore neturi būti korozinių arba degių dujų, vandens garų ir kitos akivaizdžios taršos.

6. Nėra reguliarios ir stiprios vibracijos.

Pastaba: pasikonsultuokite su gamintoju, kad išspręstumėte problemą, jei ji neatitinka pirmiau nurodytų sąlygų

Užsakymo instrukcijos

●Priimti OEM ir ODM: TAIP

●Sertifikatas: CE, Bandymų ataskaitos

●Gamybos laikas: 7~12 darbo dienų

●Garantinis laikotarpis: 12 mėn

●Pristatymo laikas: 15 dienų

●Užsakydami šį jungiklį, nurodykite modelio specifikaciją, vardinę įtampą, vardinę srovę ir kitus techninius duomenis.

●Jei yra specialūs reikalavimai, galite susitarti, kad juos išspręstume.
