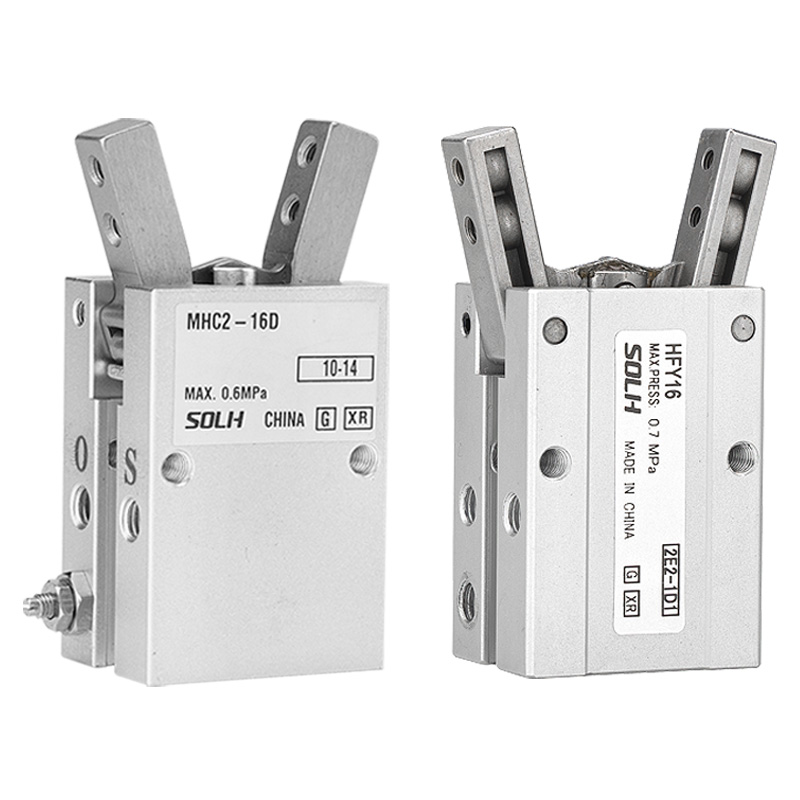

HFY serijos Y tipo sukamasis pneumatinis griebtuvas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH HFY serija yra kompaktiškas Y formos pasukamas griebtuvas, varomas vienu stūmokliu ir sukimosi svirties mechanizmu, tiesioginė alternatyva SMC MHC2. Pagrindinės charakteristikos: svirties sukimo momento sustiprinimas, užtikrinantis didelę suspaudimo jėgą, didelis siūbavimo kampas, plonas korpusas, skirtas ankštai montavimo vietai. Idealiai tinka apvaliems, lenktiems ir netaisyklingiems mažiems komponentams, plačiai naudojamiems elektronikoje, techninėje įrangoje, plastikinėse dalyse ir lengvose surinkimo stotyse.

Pagrindinė struktūra ir veikimo principas

   1. Transmisija: vienas stūmoklis stumia sukimosi svirties bloką, kad linijinis judėjimas būtų paverstas Y tipo siūbavimo judesiu. Svirties konstrukcija padidina išėjimo sukimo momentą, kad būtų galima tvirtai pritvirtinti.

   2. Veikimo režimai

     -- HFY: dvigubo veikimo (standartinis) – dvikryptis oro valdymas, skirtas atidaryti ir uždaryti

     -- HFTY: vieno veikimo normaliai atviras – oro tiekimo spaustukai; spyruoklė automatiškai atsidaro po slėgio praradimo

   3. Posūkio kampas: maksimalus atidarymas +30°, uždarymas -10°, bendras efektyvus posūkis apytiksl. 40°, užtikrina pakankamą atidarymo tarpą dalims paimti.

   4. Konstrukcija: kieto anoduoto aliuminio korpusas, didelio stiprumo žandikauliai, įmontuotas magnetinis žiedas. Trys tvirtinimo paviršiai (apačioje / šone / gale). Integruoti reguliuojami droselio vožtuvai nepriklausomam greičio reguliavimui.

   5. Padėties tikslumas: Pakartotinis padėties nustatymo tikslumas ±0,02 mm, stabilus lengvo ir tikslaus rinkimo metu.

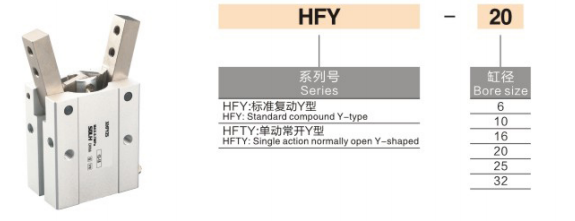

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: HFY20-M9BW

  2. Standartinė užsakymo nuoroda

     HFY25-M9BW skylė 25, dvigubo veikimo, su M9BW magnetiniu jungikliu (1 m laidas).

Universalios pagrindinės techninės specifikacijos

Posūkio kampo ir suspaudimo momento lentelė (@0,5 MPa, standartiniai žandikauliai)

⚠️Svarbi pastaba: Suspaudimo momentas mažėja, kai žandikaulio ištempimo ilgis didėja. Apskaičiuojant apkrovą reikia rezervuoti saugos koeficientą ≥1,5.

Pageidaujami taikymo scenarijai

   ✅ Pirmenybę teikite HFY, jei:

     -- Ruošiniai yra apvalios, lanko formos arba netaisyklingos miniatiūrinės sudedamosios dalys (elektroniniai gnybtai, nedideli plastikiniai korpusai)

     -- Reikalingas santykinai didelis atidarymo kampas (~ 40°) ribotame montavimo voke

     -- Riboto aukščio/pločio įrangos išdėstymas; Y siūbavimo konstrukcija sutaupo daugiau vietos nei lygiagretūs griebtuvai

     -- Lengva apkrova ≤ 5 kg, aukšto dažnio dviratis, reikalinga ekonomiška pavara

     -- Reikia lankstaus trijų paviršių tvirtinimo, kad būtų galima naudoti kompaktiškus individualius įrankius

Pasirinkimo palyginimas: HFY VS SMC MHC2

Pagrindinės atrankos gairės

   1. Skylės pasirinkimas pagal ruošinio masę ir žandikaulio išplėtimą

     -- Lengva apkrova ≤1kg → ø6/10; Vidutinė apkrova 1~5kg → ø16~32

   2. Darbo režimo pasirinkimas

     -- Bendra nepertraukiama gamyba → HFY dvigubo veikimo

     -- Reikia automatinio atidarymo po maitinimo nutraukimo → HFTY vieno veikimo NR

   3. Montavimo išdėstymas

     -- Pageidautina numatytasis tvirtinimas apačioje; šoninis tvirtinimas siauram pločiui; galinis montavimo linijos perdavimo stočių laikiklis

   4. Greičio reguliavimas

     - Naudokite įmontuotus reguliuojamus droselio vožtuvus, kad valdytumėte sukimosi greitį ir išvengtumėte ruošinio smūgio

   5. Pozicijos grįžtamasis ryšys

     - Sumontuokite CMSH / DS1-G magnetinius jungiklius ant dviejų griovelių, kad aptiktumėte visiškai atidarytą ir uždarą būseną

Vieno sakinio santrauka

     SOLH HFY Y tipo pasukamas pneumatinis griebtuvas turi vieno stūmoklio svirties sukimo momento stiprinimo struktūrą, galimą dvigubo veikimo HFY ir vieno veikimo NO HFTY, montuojamas ant trijų paviršių su įmontuotu droselio vožtuvu ir magnetinio jungiklio lizdu, ekonomiška alternatyva MHC2, skirta apvalioms ir netaisyklingoms mažų dalių automatinėms 3 didelės apkrovos įrangai.
