HFZ serijos linijinis kreipiamasis lygiagretus pneumatinis griebtuvas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH HFZ serija yra didelio tvirtumo lygiagretus griebtuvas su integruotu ritininiu / rutuliniu linijiniu kreiptuvu, varomas dviejų stūmoklių ir krumpliaračio sinchroninio mechanizmo. Visiškai keičiamas su SMC MHZ2 serija.

     Galimi trys veikimo variantai:

     -- HFZ: dvigubo veikimo standartinis tipas

     -- HFSZ: vieno veikimo normaliai uždarytas (spyruoklinis spaustukas, maitinimo išjungimo laikymas)

     -- HFTZ: vienpusio veikimo normaliai atidarytas (spyruoklinis atleidimas, išjungimas atidarytas) Tinka bendrai mažos ir vidutinės apkrovos tiksliam tvirtinimui, automatiniam surinkimui ir roboto galinio efektoriaus programoms.

Pagrindinė struktūra ir veikimo principas

  1. Transmisija: dviejų stūmoklių + krumpliastiebo ir krumpliaračio sinchroninė pavara. Du žandikauliai užtikrina puikų lygiagretų judėjimą be poslinkio ar deformacijos.

  2. Kreipiklių sistema: Integruotas ritininis / rutulinis linijinis kreiptuvas su nustatymo kaiščiais apačioje, kad būtų išvengta poslinkio. Puikus tvirtumas, didelis pakartojimo tikslumas ir didelis atsparumas poslinkio apkrovai.

  3. Veikimo režimai

     -- HFZ dvigubo veikimo: oro tiekimas atvirai / uždarai, universaliam nuolatiniam gamybai

     -- HFSZ Single Acting NC: Oro tiekimas atveria žandikaulius; spyruokliniai spaustukai, kai atjungiamas oras (išjungiamas ruošinio laikymas)

     -- HFTZ vieno veikimo NE: oro tiekimas uždaro žandikaulius; spyruoklė atsidaro, kai išjungiamas oras (automatinis išjungimo atleidimas)

  4. Konstrukcija: Aliuminio lydinio korpusas, nerūdijančio plieno žandikauliai, įmontuotas magnetinis žiedas. Dviejų pusių magnetinio jungiklio grioveliai; keli tvirtinimo paviršiai: apatinis / šoninis / kiaurymė.

  5. Padėties tikslumas: ±0,01 mm (angą 6~25); ±0,02 mm (32–40 kiaurymė), stabilus važiuojant aukšto dažnio ciklą.

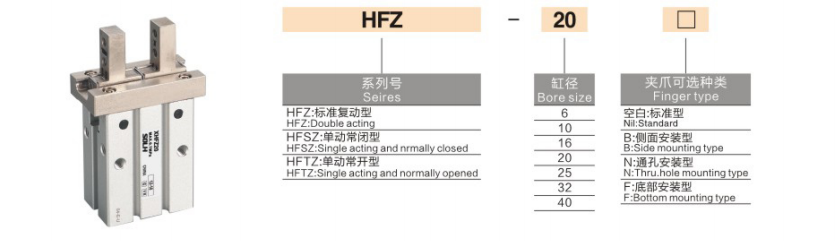

Išsami modelio kodavimo taisyklė

 1. Modelio pavyzdys: HFZ20N-M9BW

 2. Standartinė užsakymo nuoroda

     HFZ25N-M9BW skylė 25, dvigubo veikimo, tvirtinimas per skylutę, M9B magnetinis jungiklis su 1 m laidu.

Universalios pagrindinės techninės specifikacijos

Eigos ir suspaudimo jėgos atskaitos lentelė (0,5 MPa, standartiniai žandikauliai)

⚠️Svarbi pastaba: Efektyvi suspaudimo jėga mažėja, kai žandikaulio ilgis L didėja. Krovinio patikrinimas, kai saugos koeficientas ≥1,5, yra privalomas.

Pageidaujami taikymo scenarijai

  ✅ Rinkitės HFZ seriją, jei:

     -- Reikia tiesiogiai pakeisti SMC MHZ2; reikia vieno veikimo išjungimo palaikymo / atleidimo funkcijos

     - Lengvos ir vidutinės apkrovos tikslumo lygiagretus suspaudimas: 3C elektronika, tiksli aparatūra, liejimas, pakavimo įranga

     -- Didelis standumas ir atsparumas poslinkio apkrovai, reikalingas roboto galinio efektoriaus ir tikslaus surinkimo stotims

     -- Lankstus kelių krypčių tvirtinimas: per skylę / šoninis / apatinis montavimas kompaktiškam integruotam mechanizmui

Pagrindinės atrankos gairės

   1. Pasirinkite angos dydį pagal ruošinio svorį ir suspaudimo režimą (išorinis / vidinis sugriebimas), užtikrinkite, kad suspaudimo jėga būtų ≥1,5 karto didesnė už faktinę apkrovą

   2.Veikimo režimo pasirinkimas

     -- Maitinimo išjungimas nuolatinis suspaudimas → HFSZ paprastai uždarytas

     -- Automatinis maitinimo išjungimas → HFTZ normaliai atidarytas

     -- Nepertraukiama masinė gamyba be apsauginės spyruoklės poreikio → HFZ dvigubo veikimo

  3. Montavimo pasirinkimas: standartinė srieginė anga (tuščia) / kiaurymė (N) / šoninis tvirtinimas (B), kad tilptų platformą arba laikiklį

  4. Padėties aptikimas: Įrenkite -M9□ magnetinius jungiklius, dviejų pusių lizdai palaiko 2 jungiklius atviram ir uždarytam signalo grįžtamajam ryšiui

  5. Poslinkio apkrovos valdymas: apribokite žandikaulio ištempimo ilgį L, neviršykite leistino linijinio kreiptuvo lenkimo momento

Vieno sakinio santrauka

     SOLH HFZ linijinis kreiptuvas lygiagretus pneumatinis griebtuvas naudoja ritininį / rutulinį kreiptuvą ir krumpliaračio sinchroninę pavarą, galimą dvigubo veikimo HFZ, vieno veikimo NC HFSZ ir NO HFTZ variantus su kelių tvirtinimo galimybėmis ir ±0,01 mm didelio tikslumo, tiesiogiai keičiamas su MHZ2, idealus didelio tvirtumo automatizavimo sprendimas, skirtas roboto apšvietimui3, tikslumas CEO lempos. surinkimas.
