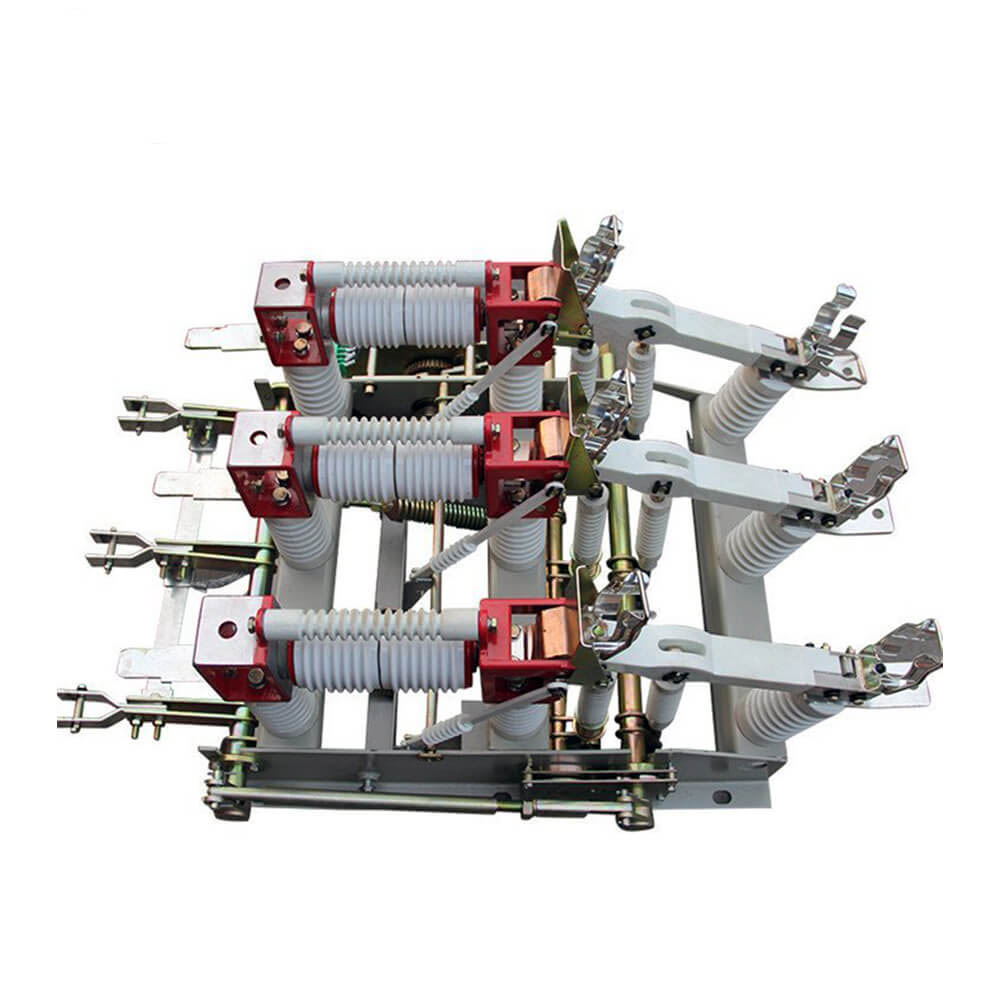

Aukštos įtampos vakuumo apkrovos pertraukos jungiklis su įžeminimo jungikliu

FZN21-12D/T630A Aukštos įtampos vakuumo apkrovos pertraukos jungiklis su įžeminimo jungikliu

     FZN21-12/T630-20 and FZN21-12(R)D/T125-31.5 type Indoor AC high voltage load switch- fuse combination units appliances for three-phase AC 12kV, 5oHz power system, or with the complete power distribution equipment and loop-network switch cabinet , combined substation and othel ancillary uses, is widely used in urban network construction and transformation engineering, Pramoninės ir kasybos įmonės, aukštybiniai pastatai ir viešosios patalpos gali būti naudojamos kaip žiedų maitinimo įrenginys arba terminalo įranga, žaisti energijos paskirstymą, kontrolę ir apsaugą. Techniniai produktų našumas atitinka IEC leidinį 60265-1/FDIS << Aukštos įtampos jungikliai, 1 dalis: Ratoma įtampa žemiau 1kV per 52 kV aukštos įtampos apkrovos jungiklį >>, IEC60420 << Aukštos įtampos kintamosios srovės apkrovos jungiklis - saugiklių derinio vienetai >>; ir CB1 926 << AC Aukštos įtampos apkrovos jungiklis-saugiklių derinio vienetai >>, GB3804 << 3-63KV AC Aukštos įtampos jungikliai >> REGULEMENT.

Sulaužymas su vardine srove, perkrovos srove (FZRN21-12D/T125-31.5 gali būti trumpos jungties sulaužymo srovė) ir užkirsti kelią įrangos trūkstamam važiavimo galimybei perjungti matomą izoliacijos lūžimą, su kombinuotu sumontuojamu žemės talpa su atitinkamais jungikliais ir elektrinėmis spyruoklinėmis agentūromis iki nuotolinio valdymo pulto.

FZN21-12D/T630-20 patalpoje aukštos įtampos vakuuminės apkrovos pertraukos jungiklis, tinkamas maitinimo šaltiniui, kurio įvertinta įtampa yra 10 kV trijų fazių AC 50Hz, naudojamas apkrovos srovei sulaužyti.

FZRN21-12D/T125-31.5 Vidinis aukštos įtampos vakuuminė apkrovos pertraukos jungiklio-fuzijos derinys Elektros prietaisas turi didelę lūžio talpą, saugumą ir patikimumą, ir ilgą elektros tarnavimo laiką, jis gali būti dažnai naudojamas, konstrukcija yra kompaktiška, tūris yra mažas, svoris yra lengvas, o techninė priežiūra iš esmės yra nepalanki. Tai gali apsaugoti transformatorių nuo perkrovos ir neleisti įrangai išbristi iš fazės. Jis turi akivaizdų izoliacijos lūžį. Jis gali būti aprūpintas įžeminančiu peiliu ir elektriniu spyruokliniu mechanizmu, turinčiu uždarymo galimybes, ir jis gali būti valdomas nuotoliniu būdu.

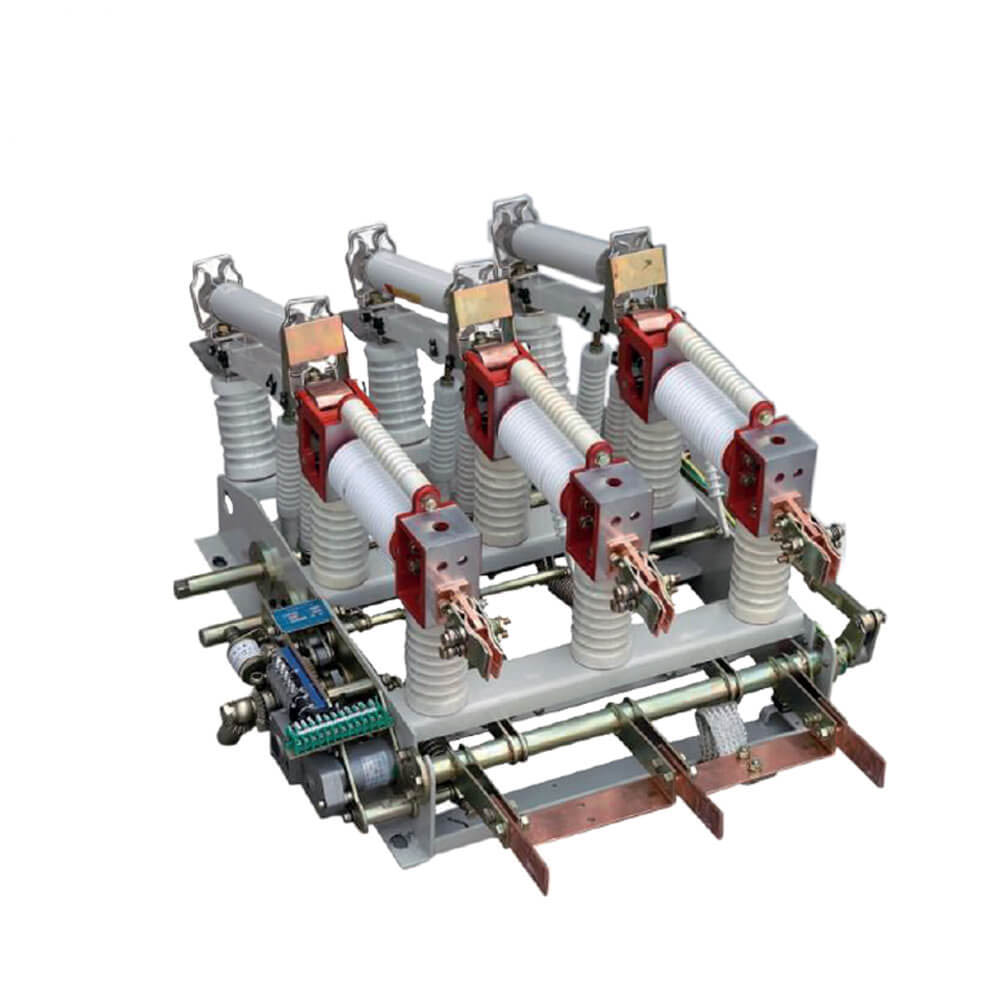

„FZN21-12“ serijos aukštos įtampos vakuuminio apkrovos jungiklį daugiausia sudaro kadras, atjungimo jungiklis (srovės ribojantis kombinuotojo saugiklis yra atjungimo jungiklyje), vakuuminio perjungimo vamzdis, įžeminimo jungiklis, spyruoklės veikimo mechanizmas ir pan.

Šis produktas turi kompaktišką struktūrą, mažą tūrį, ilgą laiką, stiprią uždarymo ir lūžio talpą, lengvą veikimą ir priežiūrą. „Vacuum“ jungiklyje yra spyruoklinis mechanizmas, kuris priima elektrinį variklio (kitą rankinį) spyruoklinę energiją, o yra dviejų tipų uždarymo būdai: elektromagneto uždarymas, rankinis padalijimas ir uždarymas. Atjungimo jungiklis, vakuuminis jungiklis ir įžeminimo jungiklis yra susipynę vienas su kitu (mechaniniu sujungimu), kad būtų išvengta netinkamo operacijos.

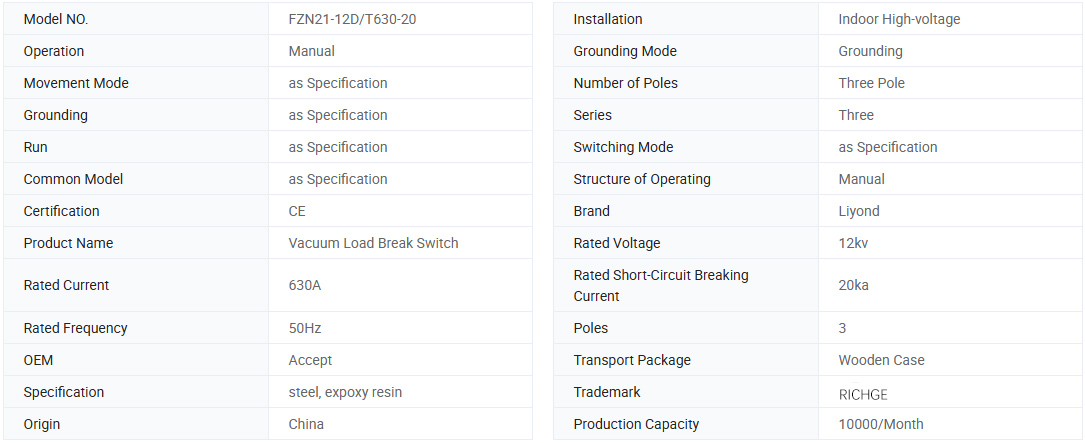

Pagrindinė informacija.

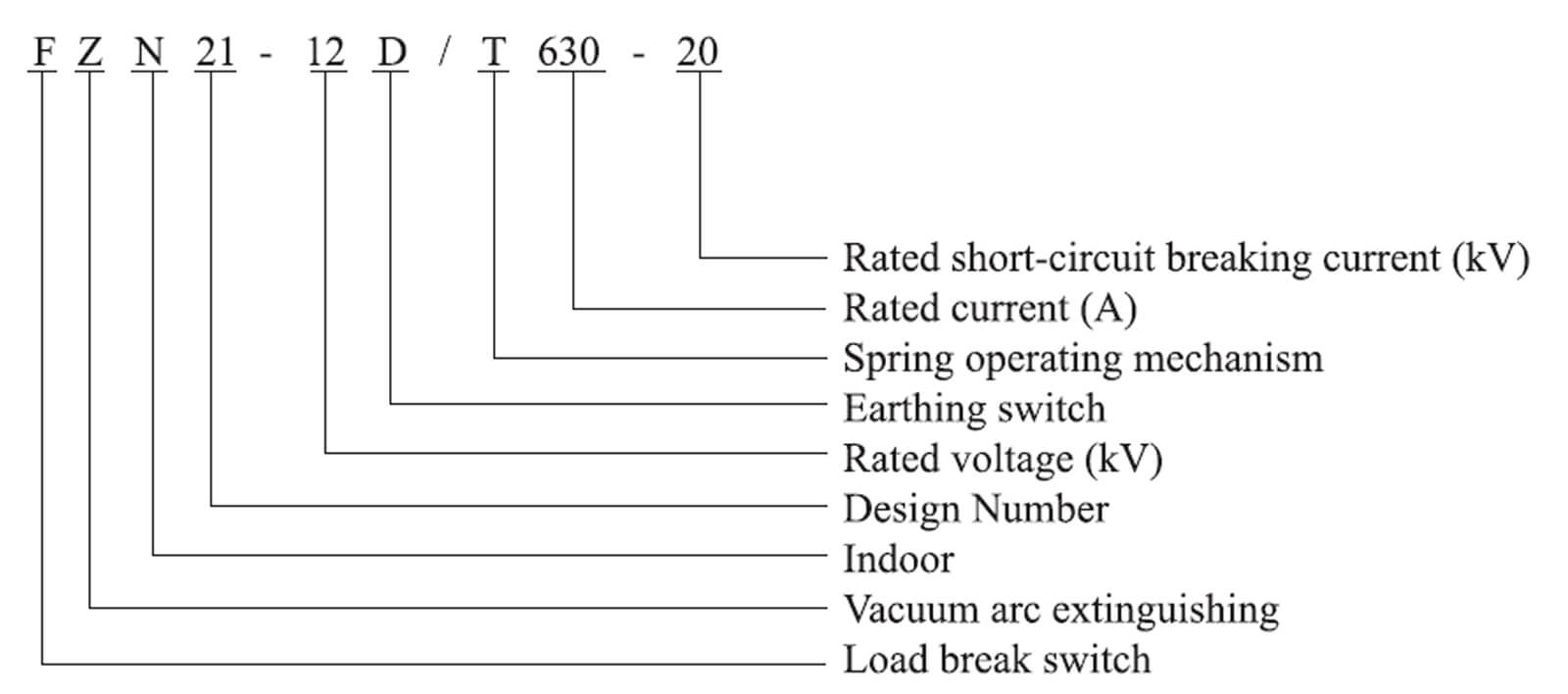

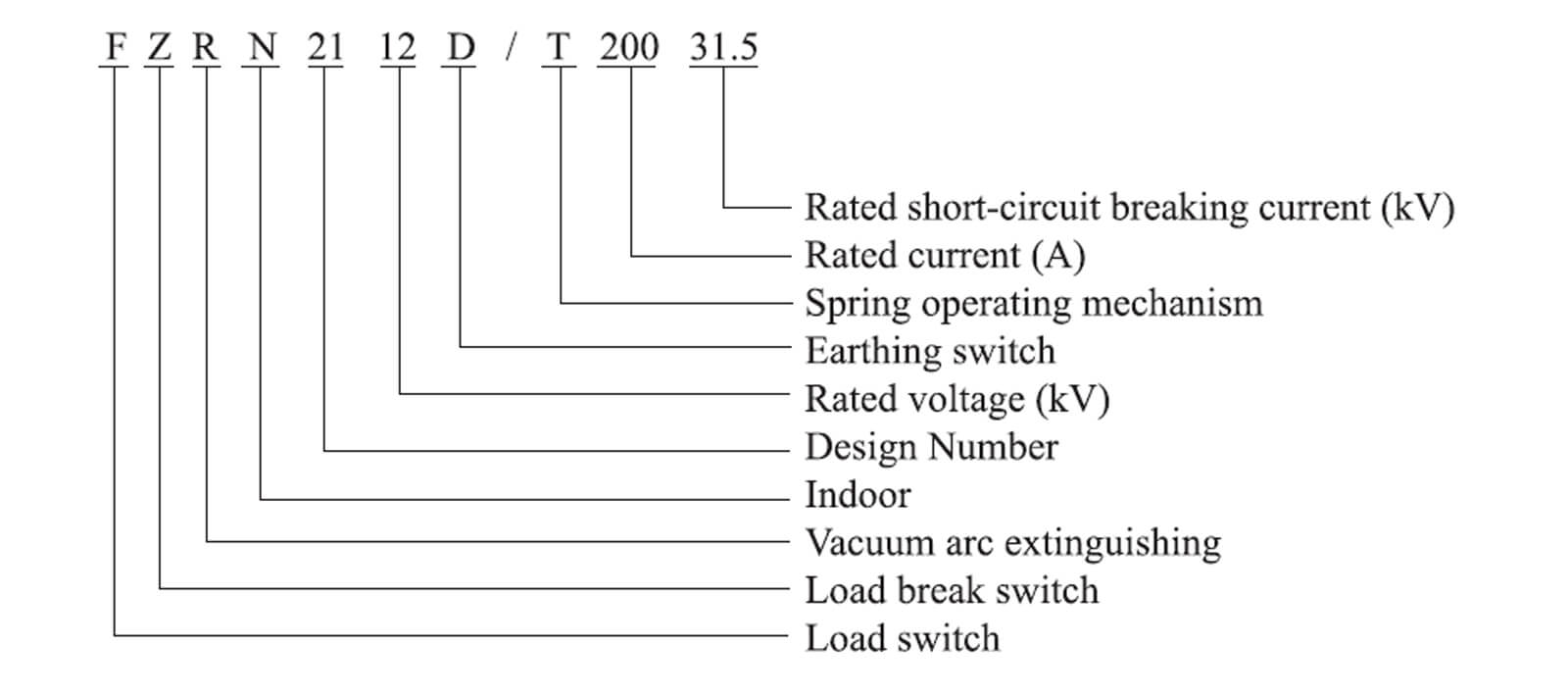

Modelio prasmė

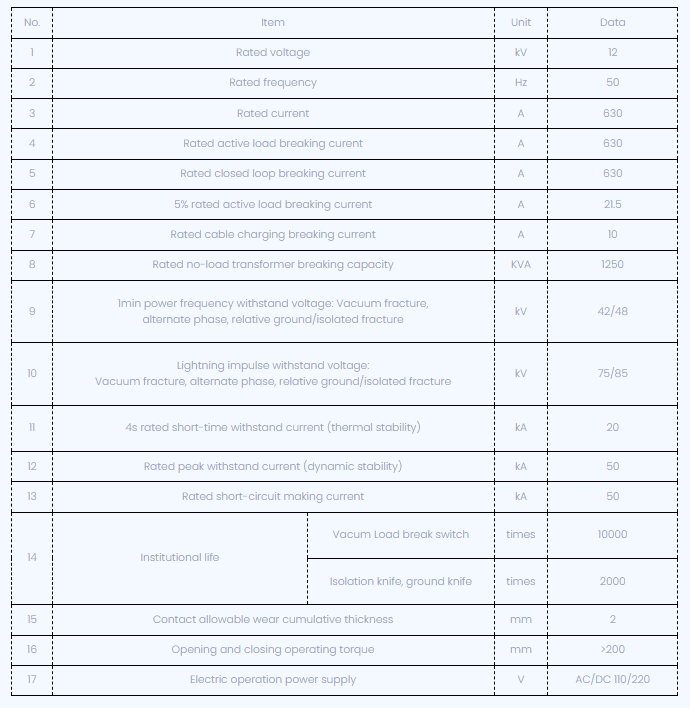

Techniniai parametrai

Kontūro ir montavimo matmenys

Aplinkos sąlygos

1. Aplinkos oro temperatūra neviršija 40 ℃, o vidutinis 24 valandų matuojamas augalas neviršija 35 ℃, žemiausia aplinkinė oro temperatūra yra -25 ℃;

2. Saulės šviesos spinduliuotės poveikį galima nepaisyti;

3. Aukštis neviršija 2000 m;

4. Jokių laidžių dulkių, korozinių dujų ir vandens garų vietų;

5. Nėra gaisro, sprogimo pavojingose ​​vietose;.

6. Vietos be dažno ir smurtinės vibracijos.

DUK

1 klausimas: Ar esate gamintojas, ar prekybininkas?

A1: Mes esame pagrindinis profesionalus gamintojas.

2 klausimas: kiek laiko trunka jūsų pristatymo ciklas?

A2: Tai priklauso nuo jūsų produkto reikalavimų ir kiekio. Paprastai pristatymui reikalingos 5–10 darbo dienų

3 klausimas: kokia yra jūsų garantinio pardavimo paslauga?

A3: Mes galime atsakyti į vartotojų klausimus išspręsti jų problemas 24 valandas per parą ir nedelsdami teikti išsamią techninę paramą visiems mūsų produktams.

4 klausimas: Kaip išspręsti kokybės problemas?

A4: Pateikite išsamias kokybės problemų nuotraukas. Mūsų techninės ir kokybės tikrinimo skyriai juos išanalizuos. Mes pateiksime patenkinamą sprendimą per 2 dienas.

5 klausimas: ar priimate pritaikytas paslaugas?

A5: Mes teikiame OEM/ODM paslaugas ir galime atsispausdinti jūsų logotipą ant produktų. Mūsų profesionali techninė ir citatų komanda gali pateikti patenkinamus projektus pagal jūsų piešinius ir parametrus.
