HSV serijos 3/2 krypčių rankinis slydimo vožtuvas | Tiesiai per pneumatinio šaltinio slankiojantis jungiklis

Gamintojas: SOLH by Richge Technology | 3/2 krypčių savaime užsifiksuojantis rankinis slydimo vožtuvas pneumatinei grandinei rankinis įjungimas ir slėgio mažinimas

1. Produkto apžvalga

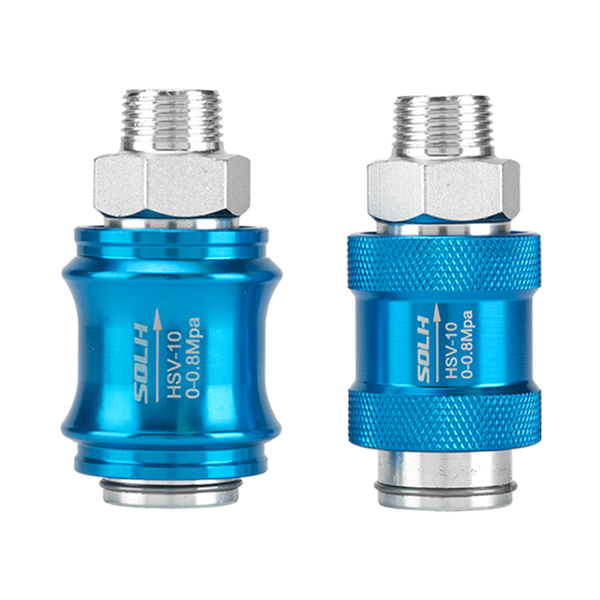

     SOLH HSV serija yra standartinė3/2 krypčių rankinis slydimo pneumatinis vožtuvas su tiesiogine rankovių stumiamąja struktūra, visiškai atitinkančia AirTAC HSV serijos specifikacijas ir universaliai keičiama su vietiniais lygiaverčiais modeliais. Dėl spyruoklinio savaiminio užsirakinimo dizaino jis užtikrina oro tiekimą stumiant į priekį ir slėgio mažinimo išmetimą traukiant atgal. Su integruota išmetimo logika, vožtuvas akimirksniu pašalina liekamąjį slėgį iš galinių vamzdynų, kai užsidaro. Jis profesionaliai naudojamas kaip rankinis pagrindinis pneumatinių šakų grandinių jungiklis ir oro išjungimo apsauginis vožtuvas įrangos priežiūrai, pasižymintis stabiliu savaime užsifiksuojančiu ir saugiu slėgio mažinimo veikimu.

  1.1 Pagrindinė oro uosto logika ir veikimo principas

     • Oro uosto apibrėžimas: P (oro įleidimo anga), A (darbo išleidimo anga), R (įmontuota išmetimo anga)

     • Paprastai uždara būsena: P-A grandinė atjungta, A-R grandinė atidaryta nuolatiniam išmetimui

     • Darbinė stūmimo būsena: P-A grandinė prijungta oro tiekimui, A-R grandinė uždaryta slėgiui palaikyti

     • Veikimo funkcija: Ašinė rankovės stūmimo ir traukimo operacija su mechanine savaime užsifiksuojančia konstrukcija, padėties nukrypimas nuo rankų atleidimo

2. Modelio kodavimo taisyklės ir gijų specifikacijos

  Kodavimo logika: HSV [prievado dydis] – [gijos struktūros kodas] + [sriegio tipo kodas]

 2.1 Prievado dydžio specifikacija

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Gijos struktūros priesagos kodas

     • SF: Standartinė konstrukcija, vienas galas išorinis sriegis + vienas galas vidinis sriegis (dažniausias modelis)

     • SS: Dvigubas išorinis sriegis abiejuose galuose

     • FF: Dvigubas vidinis sriegis abiejuose galuose

  2.3 Sriegio tipo kodas

     • Numatytoji: PT kūginis sriegis

     • G: Didžiosios Britanijos standartinis lygiagretus sriegis

     • T: NPT Amerikos standartinis kūginis sriegis

  Modelio pavyzdys: HSV08-SF | G1/4 prievadas, standartinis vieno išorinio ir vieno vidinio sriegio rankinis slydimo vožtuvas, plačiausiai naudojama specifikacija rinkoje

 2.4 Visos serijos pagrindinės specifikacijos parametrai

3. Pagrindiniai techniniai parametrai

4. Struktūriniai pagrindiniai privalumai

     • Įtaisytas tiesus montavimas: Skirtas nuosekliam prijungimui pneumatiniuose atšakos vamzdynuose, nereikia pagrindo, gali būti tiesiogiai įsriegiamas ir montuojamas oro vamzdžių viduryje, kad būtų paprastas ir taupantis vietą.

     • Saugi 3/2 krypčių slėgio mažinimo logika: patraukite, kad nutrauktumėte oro įsiurbimą ir išleistumėte visą likusį slėgį iš galinių cilindrų ir vamzdynų; paspauskite, kad atkurtumėte oro tiekimą ir slėgio išlaikymą. Veiksmingai pašalina liekamojo slėgio pavojų įrangos priežiūros metu.

     • Patikimas savaime užsifiksuojantis veikimas: Mechaninė padėties nustatymo savaime užsifiksuojanti konstrukcija, be spyruoklės atstatymo, stabili padėtis po veikimo, nėra atsitiktinio poslinkio ar oro nuotėkio.

     • Įvairus gijų atitikimas: Neprivaloma kelių sriegių konstrukcijų ir tipų, puikiai suderinama su greitosiomis jungtimis, vidinio sriegio jungtimis ir KQ2 oro vamzdžiais lanksčiam surinkimui vietoje.

     • Patvari antikorozinė konstrukcija: Kieto anoduoto aliuminio korpusas ir nerūdijančio plieno ritė užtikrina atsparumą dilimui, atsparumą oksidacijai ir ilgalaikį stabilų veikimą sudėtingoje aplinkoje.

5. Pasirinkimo skirtumas: HSV rankinis slydimo vožtuvas vs 4HV rankinis sukamasis vožtuvas

6. Tipiniai taikymo scenarijai

     • Vieno cilindro atšakos valdymas: Įrengtas tarp oro šaltinio ir solenoidinio vožtuvo, kad būtų galima rankiniu būdu išjungti orą ir sumažinti liekamąjį slėgį įrangos išjungimui ir priežiūrai.

     • Įrangos pagrindinis oro išjungimas: sumontuotas ant pagrindinio įrankių įrangos oro įsiurbimo vamzdyno, kad būtų užtikrintas greitas slėgio sumažinimas ir saugus išjungimas.

     • Vakuuminės grandinės perjungimas: Taikoma vakuuminio siurblio atšakos grandinėms rankiniam paleidimo ir sustabdymo valdymui; patraukite vožtuvą, kad greitai atleistumėte vakuumo slėgį ir užtikrintumėte saugų veikimą.

Vieno sakinio santrauka

     SOLH HSV serija yra 3/2 krypčių savaime užsifiksuojantis tiesioginis rankinis slydimo vožtuvas su įmontuota slėgio mažinimo funkcija. Tai standartinis rankinis oro šaltinio perjungimo vožtuvas, skirtas pneumatinės grandinės priežiūrai ir atšakos įjungimui-išjungimui, veikiantis be tepalų, įvairiomis sriegių galimybėmis ir saugia liekamojo slėgio išmetimo logika.
