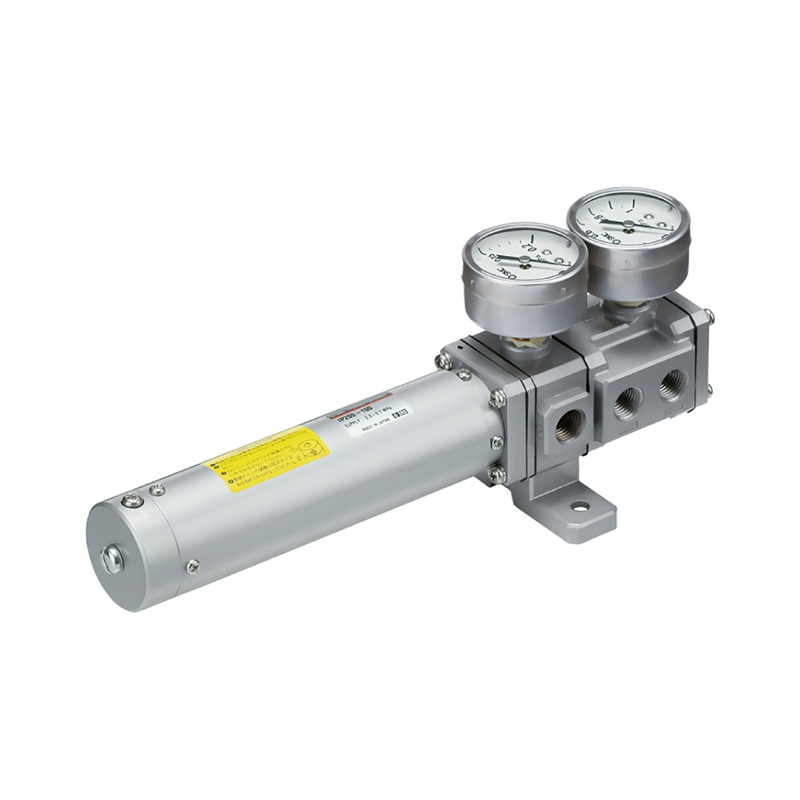

IP200 serijos pneumatinis pilotinis servo cilindro padėties reguliatorius

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     IP200 serija, išleista pagal SOLH prekės ženklą Richge Technology, yra pneumatinis pilotinis servo cilindrų padėties reguliatorius. Jis užtikrina aukšto tikslumo proporcingą padėties valdymą standartiniams cilindrams, tiesiškai konvertuodamas 0,02–0,1 MPa pneumatinį valdymo signalą į tikslų cilindro stūmoklio koto poslinkį. Visiškai varomas oru be maitinimo šaltinio, tai iš esmės saugus padėties nustatymo sprendimas, skirtas sprogimui pavojingoje pramoninėje aplinkoje.

Pagrindinės techninės specifikacijos

    1. Pagrindiniai parametrai

     - Suderinami cilindrai: anga ≥ Ø50 mm, eiga 25–300 mm (pritaikoma 1 mm žingsniu)

     -- Valdymo principas: purkštuko ir sklendės servo mechanizmas, pagrįstas jėgos balanso teorija

     -- Tiekiamo oro slėgis (SUP): 0,3 ~ 0,7 MPa

     -- Įvesties valdymo signalas (IN): standartinis 0,02–0,1 MPa pneumatinis signalas

     -- Aplinkos ir vidutinė temperatūra: -5 ℃ ~ +60 ℃ (standartinė versija)

     -- Prievado sriegis: pagrindinis prievadas Rc1/4; manometro prievadas Rc1/8

     -- Neto svoris: apytiksl. 700g (pagal 100 mm eigos modelį)Valdymo tikslumo indeksas· Jautrumas: ≤ 0,5% F.S.

     -- Tiesiškumas: ≤ ±2 % F.S.

     -- Histerezė: ≤ 1 % F.S.

     -- Pakartojamumas: ≤ ±1 % F.S.2.

Jėgos balanso veikimo principas

     -- Signalo įvestis: pneumatinis valdymo signalas patenka į prievadą IN ir stumia įvesties diafragmą.

     -- Servo stiprinimas: diafragmos poslinkis keičia atstumą nuo purkštuko, kad būtų sureguliuotas priešslėgis, o vidinė ritė perjungiama oro grandinėms.

     -- Cilindro paleidimas: suslėgtas oras išleidžiamas per OUT1 / OUT2 prievadus, kad būtų išplėstas arba įtrauktas dvigubo veikimo cilindras.

     -- Padėties grįžtamasis ryšys: cilindro eigos judesys atitraukia grįžtamojo ryšio diafragmą per švaistiklį ir grįžtamojo ryšio spyruoklę, kad pasiektų jėgos balansą su įvesties signalu; ritė grįžta į neutralią padėtį, kad cilindras būtų tiksliai užfiksuotas tikslinėje padėtyje.

Modelio kodo apibrėžimas (IP200-XXX-YY)

     -- IP200: pagrindinės serijos kodas

     -- XXX: vardinis eiga (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Pasirenkamas priesagas: Nėra galūnės: Standartinis modelis su anglies plieno grįžtamojo ryšio spyruokle -T: Įrengtas nerūdijančio plieno grįžtamojo ryšio spyruoklė -XN: Žemos temperatūros versija (-30°C ~ +60°C) -XZ: Aukštos temperatūros versija (-5°C ~ +80°C)

Pavyzdys: IP200-200-T → 200 mm eiga, nerūdijančio plieno grįžtamojo ryšio spyruoklė.

Uosto apibrėžimas

     -- SUP: pagrindinis oro tiekimo įėjimas (0,3–0,7 MPa)

     -- IN: pneumatinės valdymo signalo įvestis (0,02–0,1 MPa)

     -- OUT1 / OUT2: Dvi išvesties prievadai dvigubo veikimo cilindrui

     -- Pvz.: išmetimo anga

     -- Manometras: specialus prievadas manometrui montuoti

Pagrindiniai produkto pranašumai

     -- Didelio tikslumo sprogimui saugus pneumatinis padėties nustatymas Panašus elektrinių servo sistemų padėties nustatymo tikslumas; pilnai valdomas oru, be jokių elektrinių komponentų, savaime saugus degiose ir sprogiose darbo zonose.

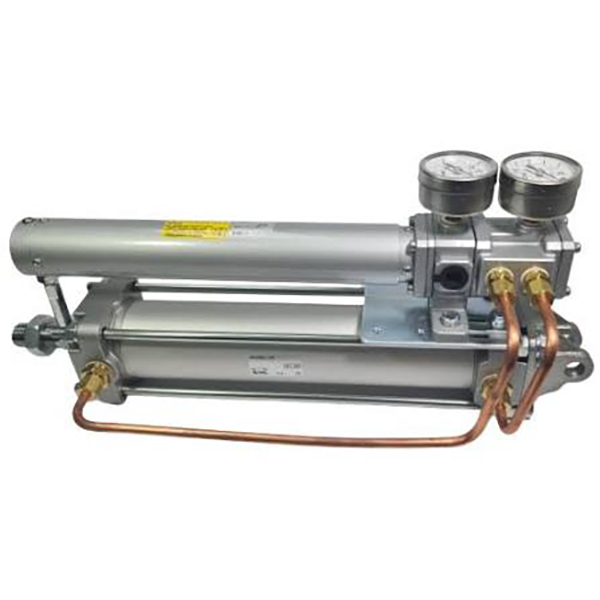

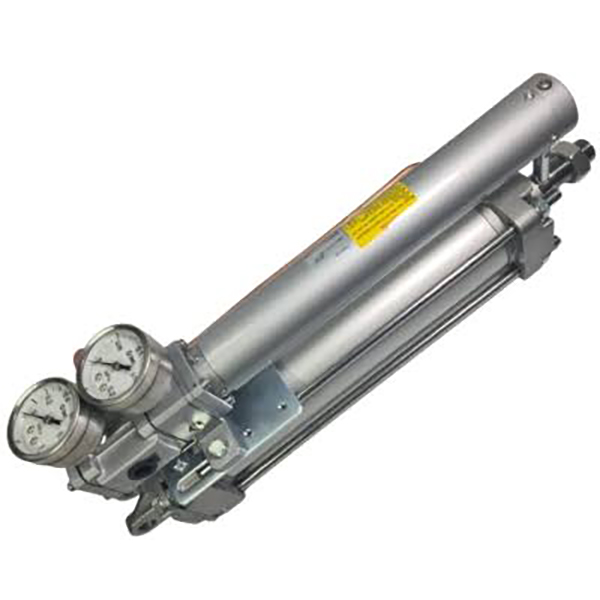

     - Kompaktiška integruota „viskas viename“ struktūra Integruota įrenginio konstrukcija, skirta montuoti tiesiai ant standartinių cilindrų, supaprastinanti montavimo vietoje ir įprastinės priežiūros procedūras.

     - Patogus kalibravimo dizainas Integruotas nepriklausomas nulio reguliavimo varžtas ir tarpatramio reguliavimo varžtas, skirtas greitai kalibruoti vietoje be papildomų įrankių.

     -- Kelios medžiagos, skirtos atsparumui korozijai. Galimi anglinio plieno arba nerūdijančio plieno variantai.

     -- Plataus temperatūros diapazono tinkintos versijos Standartiniai, žemos ir aukštos temperatūros pasirenkami modeliai, atitinkantys sudėtingas kintamos temperatūros pramonines sąlygas.

Tipiški taikymo scenarijai

     -- Tikslios padėties nustatymo stotys: pjovimo, presavimo, dengimo ir automatinio medžiagų tvarkymo įranga

     -- Pramoninio proceso valdymas: vožtuvo atidarymo reguliavimas, juostos įtempimo valdymas ir juostos kraštų korekcijos sistemos

     -- Speciali atšiauri aplinka: sprogimui, dulkėms ir vandeniui atspari įranga, skirta chemijos gamykloms ir kasybos mašinoms

     -- Pneumatinis servosistemos blokas: tarnauja kaip centrinis visų pneumatinių servo padėties nustatymo sistemų valdymo komponentas

Naudojimo ir montavimo gairės

     -- Oro šaltinio reikalavimas: tiekiamas oras turi būti sausas ir švarus, filtravimo tikslumas ≤5 μm, kad būtų išvengta purkštukų užsikimšimo ir padėties nustatymo gedimo.

     -- Kalibravimo nuoroda: pilnas nulio ir intervalo reguliavimas esant standartiniam 0,5 MPa tiekimo slėgiui, kad būtų užtikrintas optimalus tiesinis veikimas.

     -- Montavimo kryptis: palaiko montavimą bet kokiu kampu; venkite montavimo išdėstymo, dėl kurio įrenginio vidiniame bloke kaupiasi kondensatas.

Vieno sakinio santrauka

     SOLH IP200 jėgos balansavimo purkštuko ir sklendės pneumatinis servo padėties nustatymo įtaisas tiesiškai paverčia 0,02–0,1 MPa oro signalą tiksliu cilindro poslinkiu, pasižymi dideliu padėties nustatymo tikslumu, saugaus sprogimo tik oro veikimu, nulio / intervalo reguliuojamu kalibravimu, chemiškai atspariu valdymu, idealiomis eksploatacinėmis padėtyse ir kelių temperatūrų valdymo parinktimis. ir tiksliosios automatikos įranga.
