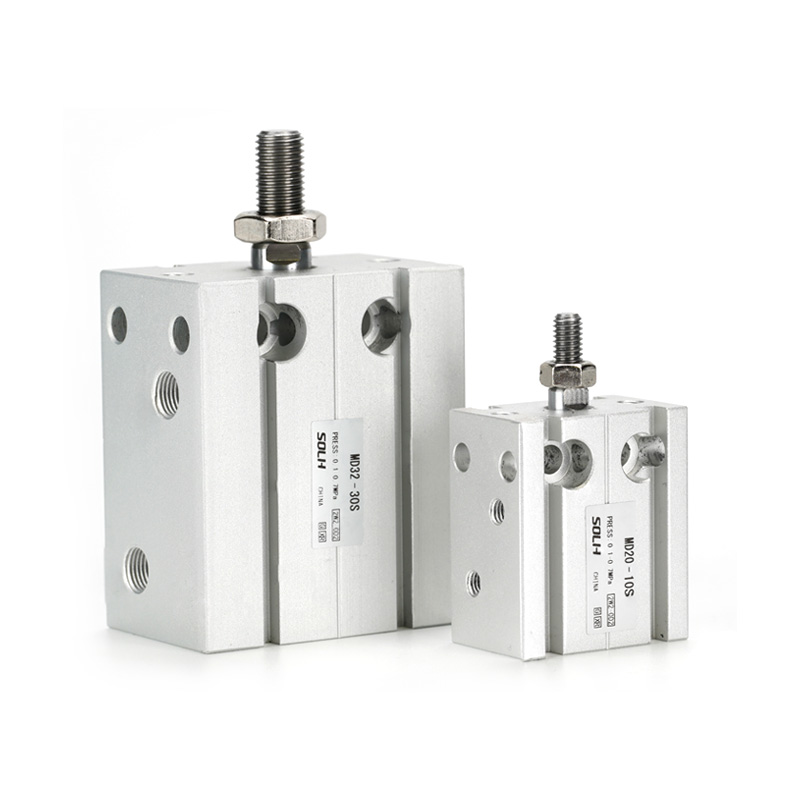

Kompaktiškas MD serijos daugiafunkcis nemokamai montuojamas cilindras

Prekinis ženklas:SOLH pagal Richge Technology

Produktų serijos apžvalga

     SOLH MD serija yra standartinis kelių padėčių laisvai montuojamas miniatiūrinis cilindras su viso apskritimo tvirtinimo angomis, itin plona bloko forma ir savavališko montavimo kampu. Sukurta siaurai uždarai įrangos erdvei, didelio tankio išdėstymui ir nedidelės apkrovos periodinio išmetimo ir padėties nustatymo darbo stotims.

     5 pilni submodeliai atitinka vieno / dvigubo strypo, vieno / dvigubo veikimo, fiksuoto / reguliuojamo eigos poreikius:

     -- MD: vieno strypo dvigubo veikimo (standartinis universalus tipas)

     -- MSD: vieno strypo vieno veikimo (spyruoklė ištiesta)

     -- MTD: vieno strypo vieno veikimo (spyruoklinis įtraukimas)

     -- MDD: dvigubas strypas, veikiantis dvigubai (nesusisukantis be sukimosi)

     -- MDJ: dvigubo veikimo strypas su reguliuojamu galiniu eigu

Universalių branduolių techninių specifikacijų lentelė

Struktūrinis dizainas ir pagrindiniai našumo pranašumai

  1. Pilnas 6 krypčių kelių padėčių tvirtinimas

     -- Vienodos srieginės angos, paskirstytos cilindro korpuso priekyje, gale, kairėje, dešinėje, viršuje ir apačioje; galima tvirtinti bet kokia plokštuma ir bet kokiu kampu. Kelių cilindrų lygiagretus išdėstymas leidžia maksimaliai išnaudoti spintelės erdvę.

  2. Itin plonas blokinis lengvas korpusas

     -- 30 % ~ 50 % plonesnis sienelės storis nei standartinių apvalių korpusų cilindrų, štampuoto lengvo aliuminio lydinio pagrindinis korpusas, skirtas miniatiūriniam mechanizmo dizainui.

  3. Savaime sutepantis stūmoklio koto guolis

     -- Integruota mažos trinties savaime tepanti įvorė ant stūmoklio koto, veikimas be alyvos, ilgas tarnavimo laikas ir stabilus sklandus judėjimas.

  4. Standartiniai magnetinio jungiklio tvirtinimo grioveliai

     -- Specialūs trapecijos formos slydimo grioveliai abiejose cilindro korpuso pusėse; lengvas magnetinių nendrinių jungiklių surinkimas, išmontavimas ir padėties perjungimas be papildomų laikiklių.

  5. Įmontuotas priekinis guminis buferinis padas

     -- Integruotas buferis strypo gale sugeria smūgio vibraciją, sumažina veikimo triukšmą ir apsaugo mažus įtaisus bei ruošinius.

  6. Išplečiamo dvigubo strypo ir reguliuojamo eigos variantai

     -- MDD dvigubas strypas: stiprus atsparumas sukimui, nulinis sukimosi įlinkis, stabilus linijinis kreipimas esant šoninei apkrovai

     -- MDJ reguliuojamas eiga: galinis tikslaus reguliavimo varžtas eigos ribos reguliavimui, lankstus kintamo padėties ilgio reikalavimams

Išsamios modelio pavadinimo taisyklės

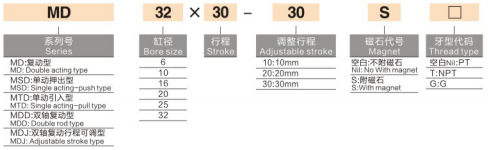

  1. 1 modelis: Standartinis vieno strypo dvigubo veikimo MD16×30S

     -- MD = serijos kodas, vieno strypo dvigubo veikimo kompaktiškas cilindras

     -- 16 = angos skersmuo (mm)

     -- 30 = pagrindinis eigos ilgis (mm)

     -- S = įmontuotas magnetinis žiedas (tuščias = nėra magneto)

  2.2 modelis: reguliuojamas dvigubas strypas MDJ20×20-10S

     -- MDJ = dvigubo veikimo strypas su galinio eigos reguliavimu

     -- 20 = angos dydis (mm)

     -- 20 = fiksuotas pagrindo eiga

     -- 10 = Reguliuojamas papildomas eiga (bendra eiga = 20 + 10 = 30 mm)

     -- S = įmontuotas magnetinis žiedas, pasirenkamas priesaga

Teorinės išvesties traukos lentelė (vienetas: N)

Žingsnis po žingsnio atrankos vadovas ir tipinės programos

  1. Pagrindinės atrankos sprendimo taisyklės

     -- Erdvės apribojimo prioritetas: siaura montavimo ertmė, tankus išdėstymas, kelių kampų montavimo poreikis → Pasirinkite MD serijos blokinį kompaktišką cilindrą

     -- Apkrovos būklės tikrinimas: gryna ašinė lengva apkrova be šoninės deformacijos → Standartinis MD vieno strypo; Yra šoninė sukimo / poslinkio šoninė apkrova → MDD dvigubo strypo apsaugos nuo sukimosi modelis

     -- Eigos reguliavimo poreikis: kintamos padėties eigai reikia tikslios ribos → MDJ reguliuojamo eigos dvigubo strypo variantas

     -- Padėties signalo grįžtamasis ryšys: pridėkite priedėlį S su CMSH/DMSH magnetiniu jungikliu PLC eigos aptikimui

  2. Tipiški pramoninio pritaikymo scenarijai

     -- 3C ir puslaidininkių automatika: mini tvirtinimo tvirtinimas, medžiagos stūmimas, komponentų užspaudimas, tikslios padėties nustatymo stotys

     -- Bendroji automatizuota įranga: ruošinio blokavimas, stoties perjungimas, maži linijiniai stūmokliniai mechanizmai

     -- Buitinės technikos ir techninės įrangos surinkimas: mažų dalių prispaudimas, užsegimas spaustukais, mikro klijų dozavimas

     -- Pakavimas ir maisto mašinos: lengvos apkrovos medžiagų transportavimas, produktų suspaudimas, automatinis rūšiavimo atskyrimas

Vieno sakinio santrauka

     SOLH MD kelių krypčių laisvo montavimo kompaktiškas cilindras dengia vieną / dvigubą strypą, vieno / dvigubo veikimo ir reguliuojamo eigos MDJ variantus su visomis 6 pusių tvirtinimo angomis, įmontuotu buferiu ir pasirenkamu magnetiniu žiedu, itin plonu lengvu dizainu, idealiai tinkančiu mažos apkrovos fiksavimui, išstūmimui ir padėties išdėstymui 3C, puslaidininkių ir mini konstrukcijų įrangoje.
