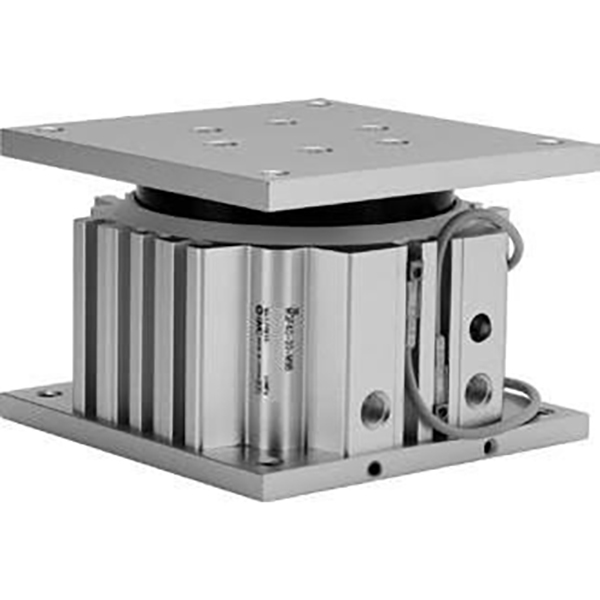

MGF serijos kreipiamojo stalo cilindras | Žemo profilio pneumatinis cilindras su dideliu atsparumu deformacijai

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH MGF serija yra žemo profilio kreipiamojo stalo cilindras, pasižymintis didele koncentrine kreipiančiosios įvorės konstrukcija ir 360° vienoda apkrova, apsaugančia nuo deformacijos. Šis cilindras, dengiantis φ40 mm, φ63 mm ir φ100 mm kiaurymes su standartiniais trumpais eigais nuo 30 mm iki 100 mm, pasižymi itin plonu, žemo aukščio dizainu ir palaiko dviejų krypčių tvirtinimą viršuje ir apačioje. Jis užtikrina puikų antiekscentrinės apkrovos veikimą ir didelio tikslumo apsaugą nuo sukimosi, puikiai tinka trumpo eiga didelės apkrovos darbo sąlygoms, tokioms kaip ruošinio kėlimas, tikslus padėties nustatymas, stoties tekinimas ir sunkių apkrovų stūmimas, todėl yra tinkamiausias pneumatinis sprendimas kompaktiškai automatizuotai įrangai.

Pagrindiniai struktūriniai pranašumai

• Itin žemas profilis ir minimalus aukštis: Bendras montavimo aukštis yra 15–20 % mažesnis nei MGQ serijos, todėl itin plonas korpusas tinka itin kompaktiškam įrangos išdėstymui. Pakeitus tradicinę dvigubo kreipiamojo strypo konstrukciją didelio skersmens koncentrine kreipiančiąja mova, bendras svoris sumažėja maždaug 15 % ir užtikrinamas pastovus 360° įvairiakryptis atsparumas deformacijai be krypties jautrumo.

• Galinga antiekscentrinė apkrova ir didelis tvirtumas: Integruota didelė kreipiamoji įvorė ir įmontuota nesisukanti kaiščio konstrukcija suteikia cilindrui itin didelį leistiną sukimo momentą, pasiekiantį iki 409 N·m φ100 mm modeliui. Jis stabiliai atlaiko ekscentrines apkrovas bet kuria 360° kryptimi, nesikreipdamas ar neužstrigdamas. Didelio tikslumo anti-sukimosi tikslumas užtikrina stabilų pakartotinį padėties nustatymą: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Lankstus montavimas ir vamzdžių išdėstymas: Priima naujovišką viršutinio ir apatinio dvikrypčio tvirtinimo konstrukciją, leidžiančią stacionariai montuoti ant viršutinio ir apatinio paviršiaus, kad būtų galima prisitaikyti prie horizontalaus kėlimo, vertikalaus presavimo ir kelių krypčių darbo scenarijų. Keturių pusių T formos angos dizainas (galimos trys pusės, išskyrus vamzdyno paviršių), magnetiniai jungikliai gali būti montuojami iš keturių pusių, kad būtų galima lanksčiai aptikti kelių padėčių eigą.

• Patvarus ir mažai priežiūros reikalaujantis dizainas: Dvigubo veikimo stūmoklio konstrukcija su dviejų galų guminiais buferiais efektyviai sumažina judėjimo poveikį ir veikimo triukšmą, prailgina cilindro ir periferinės įrangos tarnavimo laiką. Techninės priežiūros nereikalaujantis tepalas leidžia dirbti švarioje aplinkoje ir labai sumažina kasdienės priežiūros išlaidas.

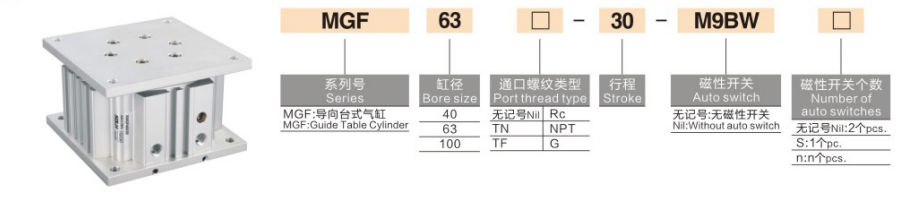

Išsamios modelio pavadinimo taisyklės

Modelių pavyzdžiai: MGF63-50-M9BW | 10-MGF40-30-Y59B

Standartinių užsakymų nuorodų pavyzdžiai

• MGF40-30: 40 mm anga, 30 mm eiga, standartinis tipas be magnetinio jungiklio

• MGF63-75-2S: 63 mm anga, 75 mm eiga, dvigubi magnetiniai jungikliai, skirti dviejų padėčių aptikimui

• 10-MGF100-100-Y59B: 100 mm anga, 100 mm eiga, švari mažai dulkių serija su Y59B magnetiniu jungikliu

Standartiniai pagrindiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, 0,5 MPa vardinis slėgis)

1. Bendrosios veikimo specifikacijos

• Veikimo režimas: Dvigubo veikimo stūmoklinis judesys

• Darbinio slėgio diapazonas: 0,1 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

• Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (aplinka be ledo)

• Stūmoklio veikimo greitis: 50 ~ 500 mm/s

• Buferinis režimas: Dviejų galų guminis buferis smūgiams ir triukšmo pašalinimui

• Tepimo režimas: Veikimas be alyvos, nereikalaujantis priežiūros, suderinamas su švariomis dirbtuvėmis

2. Teoriniai traukos duomenys (vienetas: N)

3. Leistini sukimo momento duomenys (100 mm/s, vienetas: N·m)

4. Gaminio svorio duomenys (50 mm eiga, vienetas: kg)

Tipiški taikymo scenarijai

• Kėlimo ir padėties nustatymo stotys: Idealiai tinka gamybos linijos ruošinio pakėlimui, padėklų padėties nustatymui ir strypo išmetimui. Didelio tvirtumo kreipiamoji konstrukcija užtikrina stabilų veikimą trumpo smūgio didelės apkrovos sąlygomis be padėties nukrypimų.

• Stoties posūkis ir krypties perjungimas: Tinka rodyklės pasukimui, 90° ruošinio apvertimui ir automatiniams krypties perjungimo procesams. Itin didelis anti-sukimosi tikslumas garantuoja nuoseklų apdirbimo ir surinkimo tikslumą.

• Sunkiųjų trumpųjų nuotolių vertimai: Puikiai tinka trumpo eiga sunkios apkrovos stūmimui/traukimui ir 360° savavališkos krypties ekscentrinės apkrovos važiavimui. Vienoda įvairiakryptė anti-deformacijos galimybė išsprendžia tradicinių dviejų kreipiamųjų strypų cilindrų krypties apribojimą.

• Itin švari automatizuota įranga: Be alyvos ir mažai dulkių dizainas prisitaiko prie griežtos puslaidininkių, 3C elektronikos ir medicinos įrangos darbo aplinkos, atitinka švarios dirbtuvių gamybos standartus ir mažus priežiūros reikalavimus.

MGF ir MGQ pagrindinių skirtumų palyginimas

Trijų žingsnių greito pasirinkimo vadovas

1. Skylės dydžio pasirinkimas: Pasirinkite tinkamą angą pagal faktinę darbo apkrovą. Užtikrinti, kad teorinė trauka būtų ≥ faktinė apkrova × 1,5. Pirmenybę teikite didesniems angos dydžiams ekscentrinės apkrovos darbo sąlygomis, kad padidintumėte stabilumą ir sumažintumėte deformaciją.

2. Brūkšnio pasirinkimas: Standartinės eigos parinktys yra 30 mm, 50 mm, 75 mm ir 100 mm. Pirmenybę teikite MGF serijai visoms trumpo eigoms (≤100 mm), kurioms reikalingas žemas profilis ir didelė antiekscentrinė talpa.

3. Konfigūracijos pasirinkimas

￮ Dviejų padėčių eigos aptikimas: pasirinkite 2S dvigubo magnetinio jungiklio konfigūraciją, kad galėtumėte tiksliai stebėti padėties nustatymą nuo galo iki galo.

￮ Aukštos švaros aplinka: pasirinkite 10 priešdėlių švarią mažai dulkių seriją, kad prisitaikytumėte prie puslaidininkinės, medicininės ir elektroninės tikslios įrangos scenarijų.

Vieno sakinio santrauka

     SOLH MGF serijos žemo profilio kreipiamojo stalo cilindras pasižymi itin plonu montavimo aukščiu, 360° vienoda apkrova, apsaugančia nuo deformacijos, dideliu leistinu sukimo momentu ir abipusio tvirtinimo lankstumu, todėl yra optimalus trumpo eiga didelės apkrovos pneumatinis sprendimas kompaktiškai tiksliajai automatikos įrangai.
