MGJ serijos itin kompaktiškas mini kreipiklio cilindras | Didelio tikslumo anti-sukimosi tipas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MGJ serija yra itin mažas, didelio tikslumo ir lengvas kreipiamojo strypo cilindras, specialiai sukurtas mikroautomatizacijos scenarijams. Su itin kompaktiška miniatiūrine konstrukcija, ±0,1° tikslumu, apsaugančiu nuo sukimosi, dviejų krypčių tvirtinimo ir vienos pusės centralizuoto vamzdyno bei laidų konstrukcija, ši serija apima tik φ6 ir φ10 angų dydžius ir itin trumpą eigą nuo 5 mm iki 20 mm. Jis puikiai pritaikytas mažos apkrovos, ribotos erdvės ir didelio tikslumo padėties nustatymo programoms elektroninėje įrangoje, medicinos instrumentuose ir tiksliosiose mašinose ir yra pagrindinis miniatiūrinių automatizuotų sistemų vykdomasis komponentas.

Pagrindinės padėties nustatymas ir struktūrinės savybės

1.Ekstremalus miniatiūrizmas ir itin kompaktiškas dydis

• Itin maža specifikacijų aprėptis: Galimi φ6 mm ir φ10 mm itin mažų dydžių dydžiai su suderintais trumpais 5/10/15 mm (φ6) ir 5/10/15/20 mm (φ10) eigais, specialiai sukurtais vairavimo reikalavimams.

• Plonas ir plonas kūno matmenys: Itin kompaktiškas MGJ6 modelis pasižymi itin plonu ir siauru 23+eigos (ilgis) × 29mm (plotis) × 14,5mm (aukštis) korpuso dydžiu, užimančiu minimalią montavimo vietą ir prisitaikantį prie itin integruoto kompaktiško įrangos išdėstymo.

2.Didelio tikslumo anti-sukimosi našumas

• Su įmontuotais dvigubais kreipiamaisiais strypais ir integruota kreipiamojo rėmo konstrukcija, MGJ serija pasižymi puikia antideformacine galia. Pasiekia itin mažą sukimosi toleranciją±0,1°, veiksmingai išvengiant padėties nukrypimo mikrodalelių suspaudimo, surinkimo ir tikslaus reguliavimo metu ir užtikrinamas pastovus didelio tikslumo padėties nustatymo tikslumas.

3.Lankstus montavimas ir centralizuotasVamzdžių projektavimas

• Dviejų krypčių montavimo atrama: Tiek apatinis, tiek galinis paviršiai yra skirti stacionariai montuoti, palaiko kelių kampų išdėstymą siaurose ir uždarose erdvėse, puikiai prisitaikant prie scenos.

• Vienpusis centralizuotas vamzdynas ir laidai: Oro vamzdžiai ir magnetinių jungiklių linijos yra išdėstytos vienoje pusėje tolygiai, užtikrinant tvarkingą ir standartizuotą laidų sujungimą tankaus kelių cilindrų išdėstymo metu, supaprastinant montavimą vietoje ir vėlesnę priežiūrą.

• Dvigubo jungiklio montavimas itin trumpam eigai: Netgi 5 mm minimalus eiga gali būti aprūpintas dviem magnetiniais jungikliais, leidžiančiais visapusiškai aptikti abiejų eigos galų padėtį be negyvo kampo.

4.Lengvas ir patvarus ciklinis veikimas

• Itin lengvas kūno svoris: Ypatingai mažas bendras svoris – MGJ6-5 sveria tik 27,3 g, o didžiausios specifikacijos MGJ10-20 – tik 63,2 g, o tai labai sumažina įrangos apkrovą ir tinka lengviems mikroautomatizuotiems mechanizmams.

• Nereikalaujantis priežiūros ir stabilus veikimas: Tepimas be alyvos su dviejų galų guminiais buferiais palaiko ilgalaikį aukšto dažnio lengvos apkrovos ciklinį judėjimą, pasižymi mažu triukšmu, stabiliu veikimu ir ilgu tarnavimo laiku.

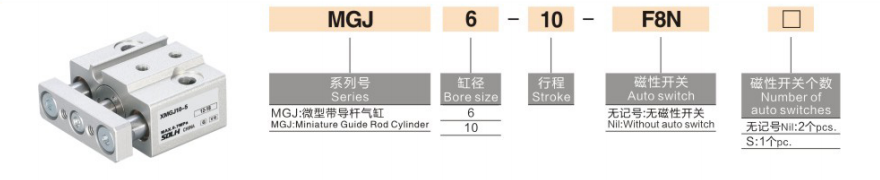

Išsami modelio kodavimo taisyklė

Modelių pavyzdžiai: MGJ6-10-F8N | MGJ10-15S

Standartinių užsakymų nuorodų pavyzdžiai

• MGJ6-5: φ6 anga, 5 mm eiga, standartinis tipas be magnetinio jungiklio

• MGJ10-15-2S: φ10 anga, 15 mm eiga, su 2 magnetiniais jungikliais dviejų galų padėties aptikimui

• MGJ6-10-F8N: φ6 anga, 10 mm eiga, suderinta su D-F8N magnetiniu jungikliu

Pagrindinės techninės specifikacijos (20 ℃, 0,5 MPa standartinė sąlyga)

1. Pagrindinės bendrosios specifikacijos

• Veikimo režimas: Dvigubo veikimo stūmoklinis judesys

• Darbinio slėgio diapazonas: 0,15 ~ 0,7 MPa; Atrodo slėgis: 1,05 MPa

• Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (darbo aplinka be ledo)

• Stūmoklio veikimo greitis: 50 ~ 500 mm/s

• Buferinis režimas: Dviejų galų guminis buferis, užtikrinantis stabilų smūgio sugėrimą

• Tepimo režimas: Veikimas be alyvos, nereikalaujantis priežiūros

2.Teorinė išvesties trauka (@0,5 MPa)

3.Produkto svorio specifikacija (g)

Tipiški pramoninio pritaikymo scenarijai

• Elektroninė tiksli įranga: Mobiliojo telefono ir fotoaparato komponentų mikrofiksavimas, mažos PCB plokštės stūmimas, gnybtų užspaudimas ir tikslus mikromodulio surinkimas.

• Medicinos instrumentai: Miniatiūrinių vožtuvų perjungimas, mėginių ėmimo adatos pakėlimas ir nuleidimas bei tikslus minimaliai invazinės medicinos įrangos valdymas, atitinkantis medicininio lygio švaraus ir stabilaus veikimo reikalavimus.

• Tikslioji technika ir optika: mikro dalių surinkimo padėties nustatymas, optinio lęšio tikslus reguliavimas, aptikimo zondo mikro poslinkio kalibravimas ir didelio tikslumo mikroreguliavimo mechanizmai.

• Puslaidininkių pramonė: mažyčių plokštelių mikrovertimas, miniatiūrinių strypų kėlimas ir padėties nustatymas bei vykdomieji veiksmai su lengvu apkrovimu švarių puslaidininkių dirbtuvėse be dulkių.

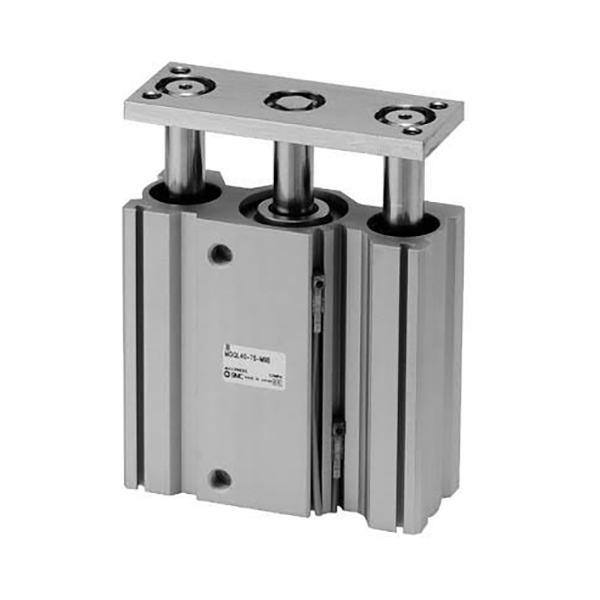

MGJ serijos ir MGP serijos pagrindinių palyginimas (mini ir standartinis)

Greito pasirinkimo vadovas

1. Skylės dydžio pasirinkimas: Pasirinkite φ6mm darbinei apkrovai ≤10N; pasirinkite φ10 mm darbinei apkrovai ≤30N, suderinkite su saugos koeficientu ≥2, kad veiktų stabiliai.

2. Eigos specifikacijų pasirinkimas: pasirinkite 5/10/15/20 mm itin trumpą eigą pagal faktinius važiavimo mikro poslinkio reikalavimus.

3. Magnetinio jungiklio konfigūracija: pasirinkite 2S dviejų galų padėties aptikimui; pasirinkti vieną S vieno galo signalo grįžtamajam ryšiui; nėra žymėjimo pagrindiniam modeliui be jungiklių.

Vieno sakinio santrauka

     SOLH MGJ serijos itin kompaktiškas mini kreipiamojo strypo cilindras pasižymi mažu dydžiu, ±0,1° aukštu tikslumu, apsaugančiu nuo sukimosi, lengvu veikimu be alyvos ir lanksčiu tvirtinimu, todėl yra optimali didelio tikslumo mikro pneumatinė pavara, skirta ribotos erdvės miniatiūrinei automatikai, medicinos ir elektroninei įrangai.
