Gamintojas: SOLH by Richge Technology

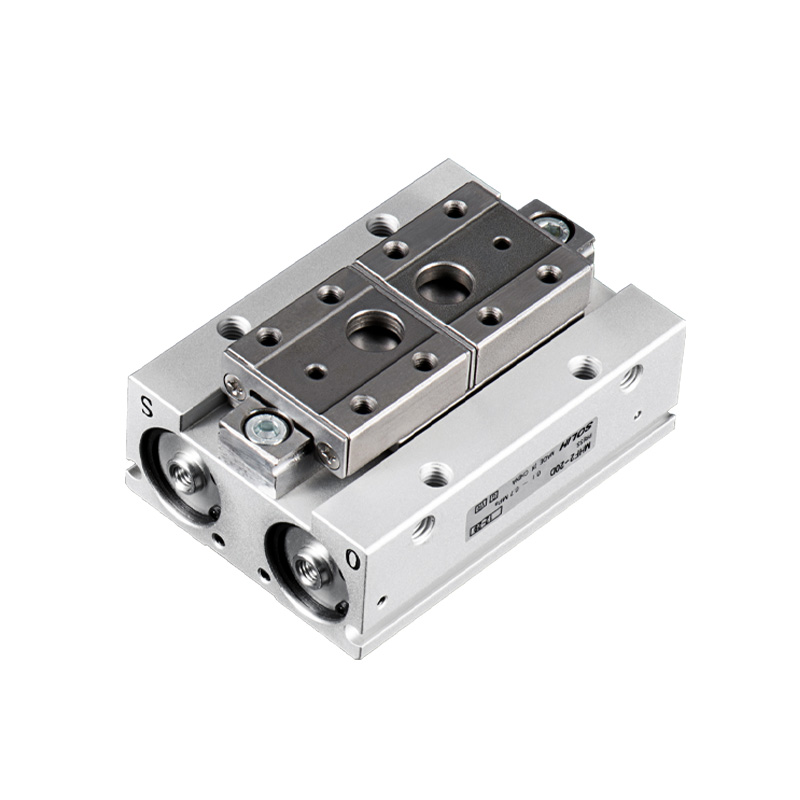

SOLH MHF2 serija yra itin plokščias dviejų stūmoklių linijinis kreipiamasis 2 žandikaulių lygiagretus griebtuvas. Pagrindinis akcentas: kėbulo aukštis tik 1/3 lygiaverčio MHZ2 griebtuvo, efektyviai sumažina galo lenkimo momentą išlaikant aukštą padėties nustatymo tikslumą. Galimi trys pasirenkami eigos diapazonai. Keturių pusių tvirtinimo konstrukcija. Specialiai sukurtas itin ribotoje erdvėje ir mažos apkrovos didelio tikslumo programoms: miniatiūriniai linijiniai moduliai, mažas robotas EOAT, puslaidininkių, elektronikos ir tikslaus surinkimo stotys.
-- Struktūra: dvigubas stūmoklis + tikslus linijinis kreipiamasis bėgelis (Φ25/Φ32 pritaikytas cirkuliaciniam rutulinio guolių kreiptuvui). Grynas lygiagretus linijinis žandikaulio judėjimas be siūbavimo, didelis standumas. Aliuminio lydinio pagrindinis korpusas, nerūdijančio plieno žandikauliai, įmontuotas magnetinis žiedas. Keturių pusių magnetinio jungiklio tvirtinimo grioveliai; montavimo parinktys: apatinė srieginė anga / šoninė srieginė anga / montavimas per angą.
-- Veiksmo tipas: tik dvigubo veikimo D (dvikryptis oro valdymas, nėra vieno veikimo varianto). Integruotas droselio vožtuvas reguliuojamas judėjimo greitis ir sklandus veikimas.
-- Itin plokščias išdėstymas: aukštis sumažintas maždaug 66 %, palyginti su MHZ2, esant vienodai suspaudimo jėgai, todėl labai sumažėja galo lenkimo momentas ir pagerėja padėties stabilumas.
-- Eigos konfigūracija: 3 eigos parinktys vienai kiaurymei: D (trumpas) / D1 (vidutinis) / D2 (ilgas), kad atitiktų skirtingus ruošinio plotius.
-- Padėties nustatymo tikslumas: kartotinis tikslumas ± 0,04 ~ ± 0,05 mm, stabilus važiuojant aukštu dažniu.

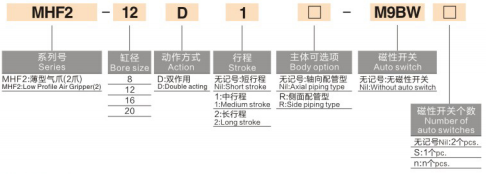

1. Modelio pavyzdys: MHF2-16D1-S-M9BW
|
Segmentas |
Kodas |
Aprašymas |
|
1 |
MHF2 |
Serija: Itin plonas lygiagretus griebtuvas |
|
2 |
16 |
Skylės dydis: 8,12,16,20,25,32mm (Φ25/32 nauja didelė specifikacija) |
|
3 |
D/D1/D2 |
Eigos laipsnis / D = trumpas eiga / D1 = vidutinis eiga / D2 = ilgas eiga |
|
4 |
-S |
Magnetinio žiedo parinktis Tuščia = nėra magneto; S = įmontuotas magnetinis žiedas magnetiniam jungikliui |
| 5 | -M9B |
Magnetinio jungiklio tipas M9B(NPN) / M9N(PNP) / M9P Laido ilgis: standartinis 0,5 m; P = 1 m P = 3 m |
|
6 |
Priesagos tvirtinimo kodas |
Tuščia = standartinė srieginė anga 2 = tvirtinimas per kiaurymę F = vieno žandikaulio fiksuotas tipas |
2. Standartinio užsakymo pavyzdys
2.1 MHF2-20D2-S-M9BW
-- Anga 20, ilgo eiga D2, įmontuotas magnetinis žiedas, M9B magnetinis jungiklis su 1m laidu.
|
Parametras elementas |
Standartinė specifikacija |
| Žandikaulio kiekis |
2 žandikauliai, grynas lygiagretus tiesinis atidarymas ir uždarymas |
| Veikimo režimas |
Tik dvigubas veikimas (vieno veikimo varianto nėra) |
| Darbinis slėgis |
8 anga: 0,15–0,7 MPa Anga 12–32: 0,1–0,7 MPa (optimalus darbinis slėgis: 0,5 MPa) |
| Slėgio įrodymas |
1,0 MPa |
| Aplinkos temperatūra |
-10 ~ 60 ℃ (nėra apledėjimo oro vamzdyne) |
| Pakartotinis padėties tikslumas |
Anga 8/12：±0,05 mm Antra 16–32：±0,04 mm |
| Maksimalus veikimo dažnis |
Trumpas eiga (D): 120 cpm Vidutinė / ilga eiga (D1 / D2): 60 cpm |
| Oro uosto siūlai |
8/12：M3×0,5 16/20/25/32：M5×0,8 |
| Tepimas |
Veikimas be alyvos; NSF-H1 maistinis tepalas neprivalomas |
| Jungiklio montavimas |
Keturių pusių slydimo grioveliai, magnetinis jungiklis gali būti montuojamas iš abiejų pusių |
| Montavimo parinktys |
Apatinis, šoninis, kiauras, kelių krypčių universalus montavimas |
|
Anga (mm) |
Pilnas modelis |
Vieno žandikaulio judėjimas (mm) |
Maksimalus bendras atidarymas (mm) |
Suspaudimo jėga (N) |
Kūno aukštis (mm) |
Grynasis svoris (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Svarbi pastaba: Suspaudimo jėga mažėja, kai žandikaulio ilgis L didėja. Pasirinkimo metu turi patikrinti leistiną lenkimo momentą, saugos koeficientas ≥1,5.
-- Montavimo vieta griežtai ribota, o aukštis ribojamas: ploni linijiniai moduliai, miniatiūrinis roboto galo efektorius
- Mažas lenkimo momentas, stabilus lygiagretus didelis tikslumas: puslaidininkis, 3C elektronika, tikslus aparatūros surinkimas
-- Lankstus eigos atitikimo reikalavimas: pasirinkite trumpą / vidutinį / ilgą eigą, kad pritaikytumėte skirtingus ruošinio plotius
-- Kompaktiškam integruotam mechanizmui reikalingas kelių kampų tvirtinimas ir dviejų pusių padėties aptikimas
-- Pasirinkite skylės dydį ir eigą pagal aukščio apribojimą ir ruošinio plotį: prioritetų seka D (trumpas) → D1 (vidutinis) → D2 (ilgas)
-- Pridėkite priesagą -S magnetinis žiedas + M9B/M9N/M9P jungiklis, jei žandikaulių atviros/uždarytos padėties grįžtamasis ryšys reikalingas PLC
-- Montavimo pasirinkimas: standartinė srieginė anga (numatytasis); priesaga -2, skirta montuoti per skylutę, tinkama plonoms platformoms ir laikikliams
-- Apkrovos patikrinimas: Valdymo žandikaulio ilgis L; vengti per didelės poslinkio apkrovos, viršijančios leistiną lenkimo momentą
-- Didelė anga Φ25/32: pritaikykite cirkuliacinį rutulinio guolio kreiptuvą, didesnį standumą vidutinio sunkesniems ruošiniams
Itin plonas dvigubo veikimo lygiagretus pneumatinis griebtuvas SOLH MHF2 turi itin žemo profilio dizainą, trijų eigos variantų laipsnius, tvirtinimą iš keturių pusių ir ±0,04–±0,05 mm didelio tikslumo, suderinamus M9 serijos magnetinius jungiklius, idealų mažo lenkimo momento kompaktišką sugriebimo sprendimą, skirtą miniatiūriniam roboto EOAT, puslaidininkių surinkimo automatizavimui ir C preciziškumui.
