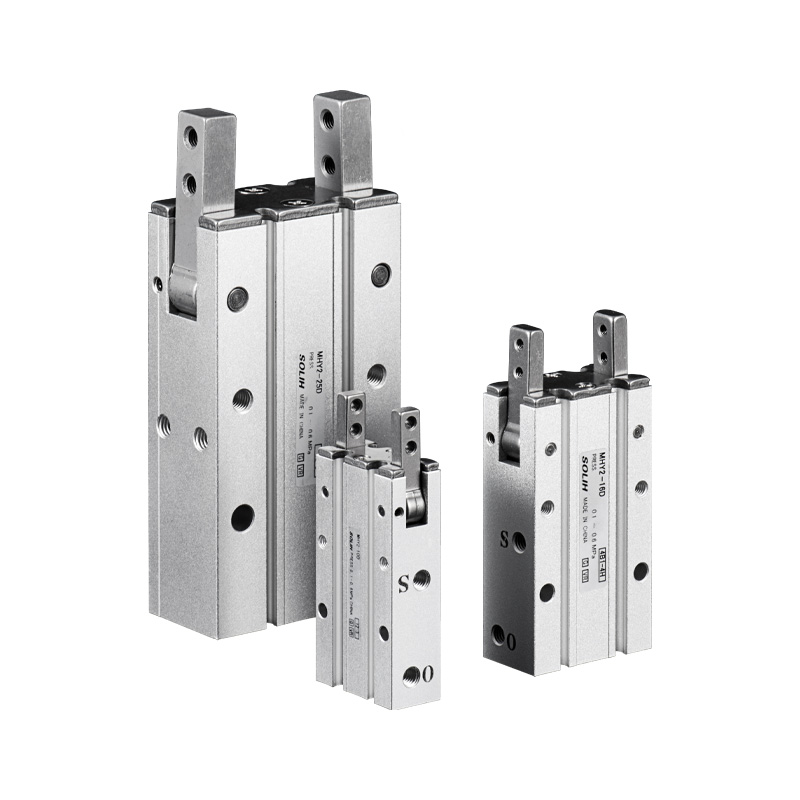

MHY2 serijos 180° kampu varomas pneumatinis griebtuvas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MHY2 serija yra standartinis 180° pločio sukamuoju kumšteliu varomas 2 žandikaulių pneumatinis griebtuvas. Pagrindiniai privalumai: itin didelis atidarymo kampas, lengva kompaktiška konstrukcija, apsauga nuo dulkių ir stabili pasikartojimo padėtis. Idealiai tinka apvaliems ir netaisyklingiems ruošinių tvarkymui, automatiniam pakrovimui/iškrovimui, apvertimui ir rūšiavimui. Paprasta judėjimo trajektorija leidžia lengvai pasiimti ir atleisti be sudėtingo mechaninio judesio.

Pagrindinė struktūra ir veikimo principas

     -- Transmisija: kumštelio mechanizmas (ne pavarų dėžė ir stovas). Dvigubi stūmokliai stumia kumštelio mazgą, kad sinchroniškai valdytų du žandikauliai. Maksimalus atidarymo kampas 180°, perdarymo padėtis -3°, kad būtų apsaugotas nuo atsipalaidavimo. Sklandus sinchroninis siūbavimas be žandikaulio deformacijos.

     -- Konstrukcija: aliuminio lydinio korpusas, standartiškai nerūdijančio plieno žandikauliai, įmontuotas magnetinis žiedas, keturių pusių magnetinio jungiklio tvirtinimo angos. Galimos tvirtinimo skylės apačioje ir šoniniuose paviršiuose. Siauros erdvės konstrukcija neleidžia dulkėms ir šiukšlėms patekti į vidinį mechanizmą.

     -- Veikimo režimas: tik dvigubo veikimo (D), nėra vieno veikimo NO/NC variantų. Dviejų krypčių oro valdymas su reguliuojamu atidarymo/uždarymo greičiu.

     -- Padėties nustatymo tikslumas: pakartokite padėties nustatymo tikslumą ± 0,02 mm, esant pastoviam posūkio kampui.

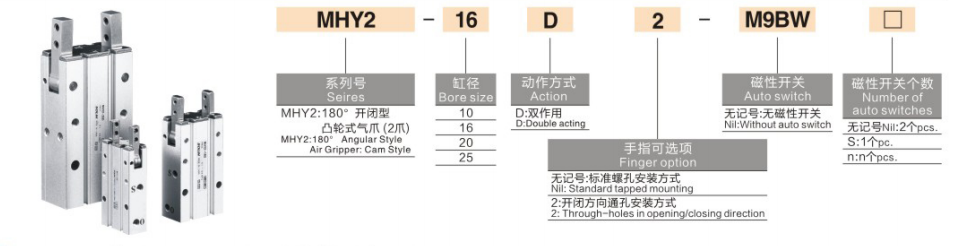

Išsami modelio kodavimo taisyklė

  1. Modelio pavyzdys: MHY2-16D-S-M9BW

  2. Standartinė užsakymo nuoroda

     MHY2-20D-S-M9BW: anga 20, dvigubo veikimo, įmontuotas magnetinis žiedas, M9B magnetinis jungiklis su 1 m laidu.

Universalios pagrindinės techninės specifikacijos

Suspaudimo momento ir jėgos duomenys (0,5 MPa, atskaitos gnybto atstumas L = 35 mm)

     Svarbi pastaba: Veiksminga suspaudimo jėga mažėja, kai ilgėja suspaudimo atstumas L. Atrankos metu būtina patikrinti apkrovos sukimo momentą.

Pageidaujami taikymo scenarijai

  ✅ Rinkitės MHY2, jei:

     -- Reikalinga itin plati 180° anga cilindriniams vamzdeliams, netaisyklingos formos dalims, pakrovimo/iškrovimo ir apvertimo stotims

     -- Lengva apkrova, kompaktiškas roboto galo efektorius, lengvo dizaino prioritetas

     -- Dirbtuvių aplinka su dulkėmis ir šiukšlėmis, reikalaujama nuo užteršimo vidinė struktūra

     -- Reikia alternatyvaus sprendimo, kai lygiagretus MHZ2 griebtuvas negali suimti didelio skersmens netaisyklingų ruošinių

  ❌ Nerekomenduojama, pasirinkite alternatyvius modelius:

     -- Reikia vienpusio veikimo normaliai atidaryto / normaliai uždaryto maitinimo išjungimo → Pasirinkite MHW2 pavarų svyravimo griebtuvą

     -- Reikalinga didesnė nei 25 mm anga ir didelė suspaudimo jėga → Pasirinkite MHW2 seriją (maks. skylė iki 40)

     -- Grynas lygiagretus tiesinis suspaudimas su maža atidarymo eiga → Pasirinkite MHZ2 lygiagretų griebtuvą

Pagrindinės atrankos gairės

     -- Pasirinkite angą pagal ruošinio skersmenį ir išorinį matmenį: 10 (mažas) → 16 → 20 → 25 (vidutinis-didelis)

     -- Pridėkite priesagą -S magnetinis žiedas ir M9 serijos magnetiniai jungikliai PLC padėties grįžtamajam ryšiui

     -- Montavimo pasirinkimas: tuščia standartinei srieginei angai; priesaga -2, skirta montavimui per angą, tinkamam platformos ir laikiklio surinkimui

     -- Apkrovos patikrinimas: Laikykitės suspaudimo atstumo L ≤35 mm; išlaikyti sukimo momento ir suspaudimo jėgos saugos koeficientą ≥1,5

Vieno sakinio santrauka

     SOLH MHY2 kumšteliu varomas 180° pločio besisukantis pneumatinis griebtuvas turi tik dvigubo veikimo, ± 0,02 mm pakartojimo tikslumą, su pasirenkamu magnetiniu jungikliu ir tvirtinimo kiaurymėmis, lengvas kompaktiškas sprendimas didelio skersmens apvaliems ir netaisyklingiems ruošiniams paimti, apversti ir rūšiuoti ant miniatiūrinės roboto.
