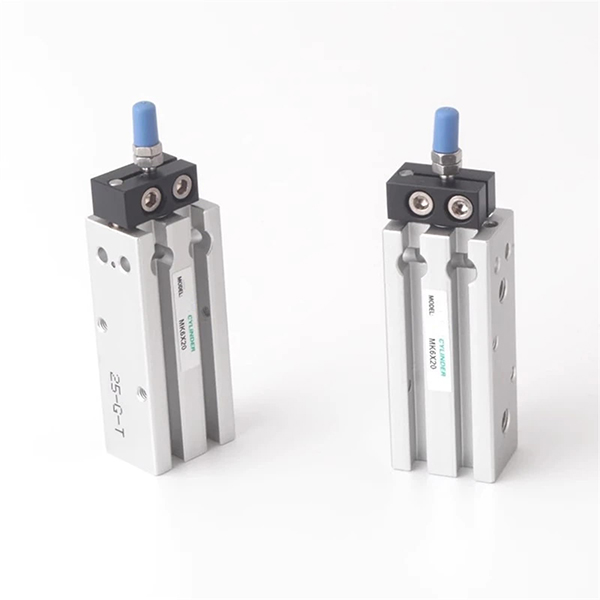

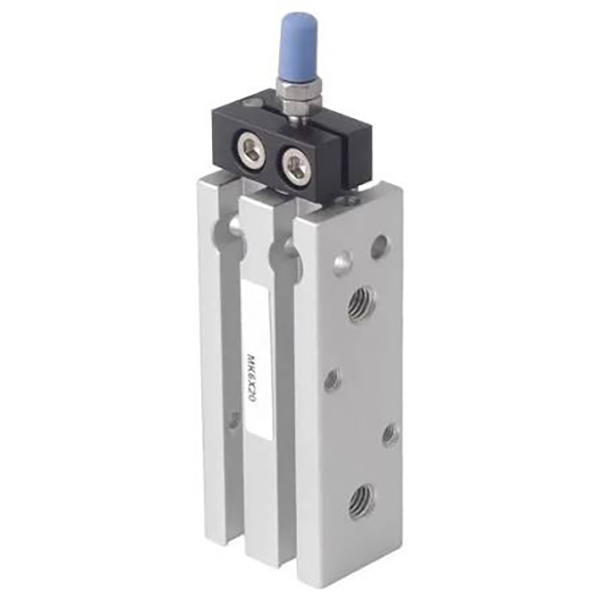

MK serijos daugiafunkcis cilindras

MK serijos daugiafunkcis kompaktiškas cilindras, apsaugantis nuo sukimosi

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MK serijos plonas daugiafunkcis cilindras yra atnaujinta MD cilindro versija su įmontuotu anti-sukimosi mechanizmu. Kvadratinis korpusas palaiko šešių paviršių montavimą be papildomų laikiklių. Nesusukanti konstrukcija riboja stūmoklio koto sukimąsi, leidžia lygiagrečiai montuoti kelis cilindrus, idealiai tinka ribotos erdvės tiksliam automatizavimui su kampinės padėties nustatymo reikalavimais. Tiesiogiai keičiamas su Airtac MD ir SMC CQS serijomis.

Struktūra ir savybės

     -- Kvadratinis plonas aliuminio korpusas, integruotas nuo sukimosi kreiptuvo anga;

     -- Kietas anoduotas cilindras, chromuotas stūmoklio strypas, patvarus ir lengvas;

     -- Pilni variantai: MK (dvigubo veikimo), MSK (spyruoklės išplėtimas), MTK (spyruoklės įtraukimas), MKD (dvigubas strypas), MKJ (dvigubo strypo reguliuojamas eiga); priesaga -S, skirta įmontuotam magnetui;

     -- Apsaugos nuo sukimosi tikslumas ≤±0,5°, venkite ruošinio kampinio nuokrypio;

     -- Montuojamas priekyje, gale, kairėje, dešinėje, viršuje, apačioje; atrama greta esančią lygiagrečią agregatą;

     -- Apimtiniai jutiklio grioveliai lanksčiam magnetiniam jungikliui montuoti.

Modelio kodavimo taisyklė

   1. Pavyzdys: MK20-50-S

     -- MK: serijos kodas; K=prieš sukimąsi; D = dvigubas strypas; J = reguliuojamas eiga

     -- 20: angos dydis: 6/10/16/20/25/32 mm

     -- 50: eigos ilgis 5 ~ 100 mm

     -- -S: įmontuotas magneto žiedas

Techninės specifikacijos

Teorinė trauka ir trauka @0,5 MPa (vienas strypas, N)

Pasirinkimo vadovas

     -- Pasirinkite kiaurymę su mažiausiai 50% darbo apkrovos saugos riba;

     -- Pridėkite 5 ~ 10 mm nuolaidą praktiniam važiavimui; maksimalus standartinis eiga: 100 mm;

     -- Pasirinkite -S modelį, jei reikia padėties nustatymo; pasirinkite MKD dvigubą strypą šoninės apkrovos sąlygoms.

Vieno sakinio santrauka

     SOLH MK šešių paviršių montuojamas kompaktiškas cilindras su įmontuotu anti-sukimosi mechanizmu, tinka tiksliam padėties nustatymui ir kompaktiškam kelių cilindrų išdėstymui ribotos erdvės automatikos įrangoje.
