MK serijos sukamasis spaustuko cilindras | 90° sukimasis ir tiesinis spaustukas 2 viename pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

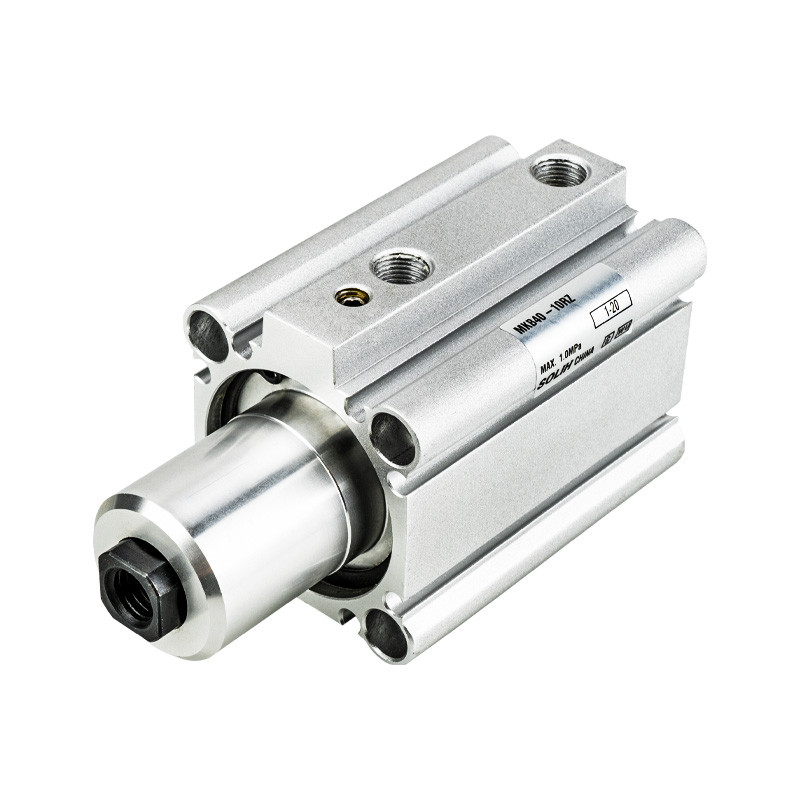

Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH MK serija yra standartinis 2 viename besisukantis spaustuko cilindras, integruojantis 90° sukimąsi ir linijinį suspaudimo judesį. Jis apima angos dydžius nuo φ12 mm iki φ63 mm su standartiniais suspaudimo žingsniais nuo 5 mm iki 50 mm. Šis cilindras, pasižymintis itin kompaktišku montavimu, 3 kartus padidintu leistinu inerciniu sukimo momentu, 4 pusių magnetinio jungiklio tvirtinimu ir pasirenkamu sukimosi į kairę/dešinę funkciją, idealiai tinka ribotos vietos automatinėms stotims ruošinio pozicionavimui, suspaudimui ir tvirtinimui, naudojamas kaip pagrindinis pneumatinis komponentas standartinėms automatizuotoms tvirtinimo sistemoms.

1. Sudėtinis sukimasis ir suspaudimo judesys

• Darbo seka: atitraukimas → 90° pasukimas į kairę/dešinę → ištraukimas užveržimui; Atvirkštinė seka: atitraukite, kad atlaisvintumėte spaustuką → apverskite 90° kampu → ištraukite, kad atkurtumėte.

• Didelio tikslumo padėties nustatymas: Fiksuotas 90° sukimosi kampas su ±5° tolerancija, užtikrinantis puikų apsisukimo veiksmingumą ir patikimą pasikartojančio padėties nustatymo tikslumą.

2. Atnaujinta didelė apkrova

• 3x didesnis inercijos sukimo momentas: Naujoji atnaujinta MK serija trigubai padidina leistiną inercinį sukimo momentą, atitinkantį tradicinės MK2 serijos našumą esant didelei apkrovai, puikiai prisitaikanti prie didelio greičio veikimo ir didelės inercijos ruošinio tvirtinimo scenarijų.

• Galinga suspaudimo jėga: Maksimalus φ63 kiaurymės modelis užtikrina stiprią iki 12,4 kN suspaudimo jėgą, esant 0,5 MPa slėgiui, užtikrinant stabilų ir tvirtą suspaudimą didelėms apkrovoms.

3. Kompaktiškas korpusas ir lankstus daugiakryptis montavimas

• Plona ir sutrumpinta struktūra: Itin plonas korpuso dizainas, kurio bendras ilgis yra 3–10 mm trumpesnis nei įprasti MK2 cilindrai, todėl labai pagerėja erdvės išnaudojimas siauros ir kompaktiškos įrangos išdėstymui.

• Daugiapusis jungiklio montavimas: palaiko 4 pusių magnetinio jungiklio įrengimą (φ20/φ25 tik 2 pusėms). Integruoto jungiklio konstrukcija leidžia išvengti išorinio poveikio ir trukdžių, todėl grandinės išdėstymas lankstus ir tvarkingas.

• Universalus montavimo būdas: Įrengtos kiaurymės ir dvigubo galo srieginės skylės, suderinamos su tiesioginiu fiksuotu montavimu ir tvirtinimu ant flanšo, kad atitiktų įvairius surinkimo reikalavimus.

4. Patikimas ir patvarus veikimas

• Stabilus buferis: Dvipusio veikimo struktūra su dvišaliais guminiais buferiais efektyviai sumažina veikimo poveikį, vibraciją ir važiavimo triukšmą, kad būtų užtikrintas ilgalaikis stabilus ciklinis veikimas.

• Veikimas be alyvos: Pritaikytas profesionalus tepimo be alyvos dizainas, tinkamas nedulkėtoms ir švarioms darbo aplinkoms.

• Standartinė magnetinė konfigūracija: Integruotas magnetinis žiedas su rezervuotais tvirtinimo grioveliais magnetiniams jungikliams, patogus eigos padėties aptikimui.

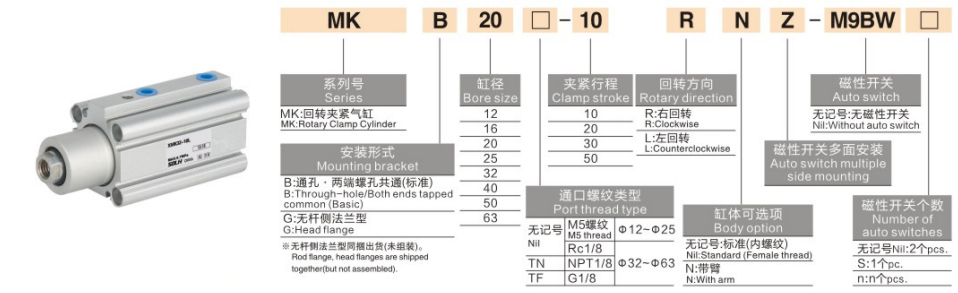

Išsamios modelio pavadinimo taisyklės ir užsakymų pavyzdžiai

1. Tipiniai modelių pavyzdžiai: MKB20-10RZ, MKB40-20LZ-M9BW

2. Standartinių užsakymų pavyzdžiai

• Standartinis sukimasis į dešinę: MKB25-15RZ (φ25 anga, 15 mm eiga, sukimasis pagal laikrodžio rodyklę, be jungiklio)

• Sukimas į kairę su dviem jungikliais: MKB32-20LZ-2S (φ32 anga, 20 mm eiga, sukimasis prieš laikrodžio rodyklę, dviejų padėčių jungikliai)

• Didelio gręžinio, didelio našumo tipas: MKB63-50RZ (φ63 kiaurymė, 50 mm maksimalus eiga, dešinė pasukimas, kad būtų galima tvirtinti didelę apkrovą)

Bendrieji techniniai parametrai (20 ℃, 0,5 MPa standartinė sąlyga)

1. Pagrindinės specifikacijos

• Veikimo režimas: Dvigubo veikimo junginio judesys (90° pasukimas + linijinis suspaudimas)

• Darbinio slėgio diapazonas: 0,1 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

• Aplinkos temperatūra: -10 ℃ ~ 70 ℃ (neužšąla); -10 ℃ ~ 60 ℃ su sumontuotais magnetiniais jungikliais

• Stūmoklio veikimo greitis: 50 ~ 200 mm/s

• Buferinis režimas: dvipusis guminis buferis

• Tepimo režimas: Veikimas be alyvos (nereikia tepti)

2. Suspaudimo jėgos duomenys (vienetas: kN @0,5 MPa)

3. Leistinas inercinis sukimo momentas (vienetas: kg·m²)

4. Produkto svoris (vienetas: kg, esant 20 mm eigai)

Tipiški taikymo scenarijai

• Ruošinio padėties nustatymas ir tvirtinimas: Plačiai naudojamas staklių tvirtinimams, suvirinimo padėties nustatymui, štampavimo tvirtinimui ir surinkimo stoties tvirtinimui. Integruota 2 viename sukimosi ir tvirtinimo konstrukcija supaprastina mechaninę konstrukciją ir taupo montavimo vietą.

• Elektroninis ir tikslus komponentų tvirtinimas: Be alyvos ir mažai dulkių charakteristikos puikiai tinka puslaidininkinio dėklo užveržimui, telefono korpuso padėties nustatymui ir labai tiksliam dalių tvirtinimui, atitinkančios aukštus švaros ir didelio tikslumo reikalavimus.

• Automatinio perdavimo apribojimas: Idealiai tinka sukamojo stalo ribojimui, apvertimo mechanizmo padėties nustatymui ir trumpo eigos sukamosioms suspaudimo stotims, užtikrinančioms stabilų ir pakartojamą sudėtinio judesio veikimą.

• Sunkiosios tvirtinimo stotys: turi didelę suspaudimo jėgą ir puikią atsparumą deformacijai, todėl tinka sunkiems ruošinio tvirtinimui, formų tvirtinimui ir didelės apkrovos tikslaus padėties nustatymo scenarijams.

3 žingsnių greito pasirinkimo vadovas

1. Skylės dydžio pasirinkimas: Pasirinkite angos dydį pagal faktinę suspaudimo apkrovą. Užtikrinti teorinę suspaudimo jėgą ≥ faktinė apkrova × 1,5 saugos koeficiento; sunkioms darbo sąlygoms teikti pirmenybę φ40 ar didesnei angai.

2. Brūkšnio pasirinkimas: Standartinis suspaudimo eiga svyruoja nuo 5 mm iki 50 mm. Pasirinkite eigą pagal faktinį ruošinio aukštį ir palikite 3–5 mm paraštę, kad išvengtumėte mechaninių trukdžių.

3. Konfigūracijos pasirinkimas

￮ Sukimosi kryptis: Pasirinkite RZ (sukimas pagal laikrodžio rodyklę į dešinę) arba LZ (sukimas prieš laikrodžio rodyklę į kairę), kad atitiktumėte stoties išdėstymą vietoje.

￮ Padėties aptikimas: pasirinkite 2S dviejų jungiklių konfigūraciją, kad gautumėte dviejų padėčių signalus užspaudimui ir atleidimo būsenai.

Vieno sakinio santrauka

     SOLH MK serijos standartinis sukamasis spaustuko cilindras integruoja 90° sukimosi ir linijinio suspaudimo funkcijas, pasižyminčias 3 kartus padidintu inerciniu sukimo momentu, itin kompaktišku korpusu, daugiakrypčiu montavimu ir tvirta tvirtinimo prie didelės apkrovos galimybe. Tai yra optimalus vietos taupymo ir didelio stabilumo centrifugavimo stoties sprendimas automatizuojant ir tvirtinant pneumatinę padėtį.
