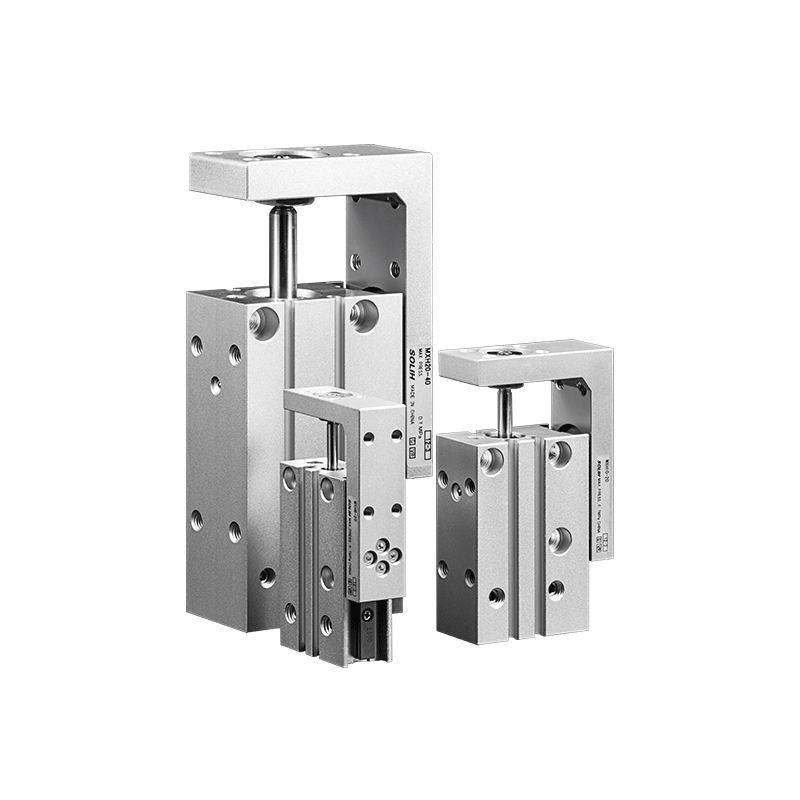

MXH serijos kompaktiškas siauras ilgo eigos pneumatinis stumdomas stalas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MXH serija yra siauro tipo kompaktiškas pneumatinis stumdomas stalas su cirkuliuojančia rutuline linijine kreipimo sistema. Integruotas lengvas dizainas, didelis tvirtumas ir prailgintas eigos efektyvumas iki 60 mm, jis pasižymi itin siauru korpuso pločiu, kuris sutaupo daug vietos montavimui. Puikiai atspari deformacijai apkrova ir vidutinio tikslumo padėties nustatymo galimybė, jis yra specialiai optimizuotas greta esančių kelių skaidrių montavimui ir tiksliam perkėlimui esant itin ribotam automatiniam scenarijui, todėl yra idealus ilgo eigos mikrolinijinio vairavimo sprendimas 3C elektronikai ir tiksliajai automatikai.

Pagrindinės struktūros ir dizaino ypatybės

     --  Dviejų stūmoklių pavaros konstrukcija: Pritaikomas dvigubo stūmoklio dvigubo veikimo važiavimo režimas, užtikrinantis stabilią išėjimo jėgą ir išskirtinį sinchroninį veikimą, užtikrinantį nuoseklų linijinį judėjimą atliekant aukšto dažnio ciklinį darbą.

     --  Begalinis cirkuliuojančio rutulio kreiptuvas: Įrengtas begalinis cirkuliuojantis rutulinis linijinis kreipiamasis bėgis, pasižymintis dideliu konstrukcijos tvirtumu ir puikiu linijinio judėjimo stabilumu. Trumpų judesių eigos lygiagretumas valdomas 0,05 mm atstumu, efektyviai išvengiant judesio virpėjimo ir nukrypimų.

     -- Itin siauras kompaktiškas korpusas: Optimizuota siauro pločio struktūra, daug plonesnė nei tradiciniai MXQ ir MXS serijų stumdomi stalai, puikiai palaiko tankų kelių čiuožyklų išdėstymą vienas šalia kito, kad maksimaliai išnaudotų įrangos erdvę.

     -- Puiki anti-offset apkrova: Leistinas sukimo momentas yra maždaug 6 kartus didesnis nei tradicinės MXU serijos, su žymiai padidintu atsparumu ekscentrinei apkrovai ir konsolinei apkrovai, prisitaikant prie sudėtingų vienašalių jėgos veikimo sąlygų.

     --  Daugiakryptis lankstus montavimas: Palaiko 4 krypčių tvirtinimą su skersinėmis kiaurymėmis / srieginėmis skylėmis ir išilginėmis srieginėmis skylėmis. Suderintas su 3 pusių vamzdynų konstrukcija, jis atitinka įvairius montavimo ir vamzdynų išdėstymo reikalavimus siauroms ir sukrautoms įrangos konstrukcijoms.

     -- Universalus jutiklio pritaikymas: Standartiškai įmontuotas magnetinis žiedas su dviejų pusių jutiklio grioveliais, suderinamais su D-M9□ ir A93 serijos magnetiniais jungikliais, užtikrinančiais tikslų eigos padėties aptikimą ir signalo grįžtamąjį ryšį.

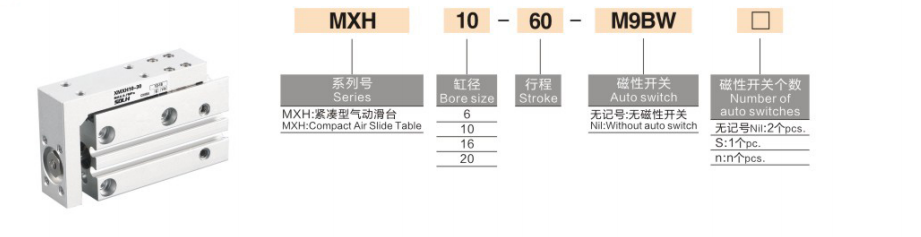

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: MXH16-50Z-M9NL

   2. Standartinio užsakymo nuorodos pavyzdys

     --  MXH10-30-M9BW: skylė 10 mm, eiga 30 mm, NPN magnetinis jungiklis su 1 m laido ilgiu

Pagrindinės techninės specifikacijos

Išvesties jėgos ir apkrovos atskaitos diagrama (@0,5 MPa)

Saugos koeficientas ≥2; Dėl vertikalios apkrovos reikia patikrinti leistiną sukimo momentą

Leidžiamo sukimo momento specifikacija (anti-offset apkrova, N·m)

Taikymo scenarijai ir produktų pasirinkimo palyginimas

   1. MXH serijos prioritetiniai taikymo scenarijai

     --  Itin ribotos erdvės įranga: Itin siauras korpuso dizainas palaiko tankų kelių stumdomų stalų montavimą vienas šalia kito, puikiai tinka miniatiūrinės automatinės įrangos interjerui.

     --  Vidutinio tikslumo ilgo eigos operacijos: Maksimalus eiga iki 60 mm su ±0,02 mm pakartojimo tikslumu, gerokai viršijantis įprastų pneumatinių cilindrų padėties stabilumą, atitinkantis vidutinio tikslumo ilgo judėjimo reikalavimus.

     --  Lengvos apkrovos aukšto dažnio perdavimas: Idealiai tinka cikliniam elektroninių komponentų, gnybtų, mažų plastikinių dalių ir tiksliųjų įrankių tvirtinimo elementų tvarkymui ir padėties nustatymui.

     --  Anti-offset apkrovos darbo sąlygos: Puikus atsparumas sukimo momentui užtikrina stabilų veikimą pagal vienašalės jėgos ir konsolės montavimo scenarijus, išsprendžiant įprastų slydimo deformacijų ir virpėjimo problemas.

MXH vs MXQ vs MXS serijų palyginimas

Profesionalios atrankos gairės

     --  Angos dydžio atitikimas: Valdykite horizontalią apkrovą 50% vardinės vertės ribose, o vertikalią apkrovą 25% vardinės vertės ribose, su garantuotu ne mažesniu kaip 2 saugos koeficientu, kad būtų užtikrintas stabilus ilgalaikis veikimas.

     -- Insulto rezervavimas: pasirinkimo metu rezervuokite 5–10 mm eigos paraštę; Maksimalus standartinis MXH serijos eiga yra 60 mm, kad būtų išvengta ribinio poveikio ir pailgėtų tarnavimo laikas.

     -- Montavimo režimo pasirinkimas: Pasirinkite skersinį tvirtinimą itin siauros erdvės išdėstymui; pritaikyti išilginį montavimą, kad būtų galima sutaupyti visos įrangos vietos.

     -- Buferio optimizavimas: Įrengti hidraulinį buferį, kai darbo greitis viršija 300 mm/s arba krovinio svoris viršija 3 kg, efektyviai sumažinant gnybtų smūgį ir vibraciją.

     -- Jutiklio konfigūracija: Dviejų pusių jutiklio grioveliai palaiko dvigubo magnetinio jungiklio montavimą, todėl tiksliai aptinkami tiek ištiesimo, tiek įtraukimo smūgiai, kad būtų galima stebėti visą eigos padėtį.

Vieno sakinio santrauka

     SOLH MXH serijos siauras kompaktiškas pneumatinis stumdomas stalas pasižymi itin siauru korpusu, dideliu atsparumu sukimo momentui, 60 mm ilgio eiga ir ±0,02 mm vidutiniu tikslumu, su 4 krypčių tvirtinimu ir be alyvos veikimu, yra optimalus ekonomiškas sprendimas tankiam įrengimui ir mažos apkrovos aukšto dažnio tikslumo perkėlimui uždaroje automatizuotoje erdvėje.
