RSQ serijos kamščio cilindras | Fiksuoto montavimo aukščio pneumatinis stabdymo cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH RSQ serija yra fiksuoto montavimo aukščio kamščio cilindras, skirtas automatizuotam konvejerio linijos pozicionavimui ir ruošinio ribojimui. Jis apima angos dydžius nuo φ12 mm iki φ50 mm, o standartiniai žingsniai svyruoja nuo 10 mm iki 30 mm. Su fiksuoto aukščio standžia konstrukcija, įmontuotu buferiu, 10 pasirenkamų strypo galų tipų ir 4 pusių magnetinio jungiklio tvirtinimo, RSQ cilindras siūlo nebrangius ir labai patikimus stabdymo sprendimus konvejerio stoties blokavimui, padėklų padėties nustatymui ir ruošinio ribojimui, tarnauja kaip standartinė pagrindinė automatizuoto transportavimo sistemų sudedamoji dalis.

  1.1 Fiksuoto aukščio standi konstrukcija

     Skirtingai nuo reguliuojamo aukščio RSG serijos, RSQ serija turi nereguliuojamo fiksuoto montavimo aukščio dizainą. Jis pasižymi paprastesne struktūra, didesniu bendru tvirtumu ir greitesniu montavimu vietoje, puikiai atitinka fiksuoto aukščio stočių išdėstymą ir pašalina aukščio kalibravimo procedūras.

  1.2 Universalus kelių strypų galų pritaikymas

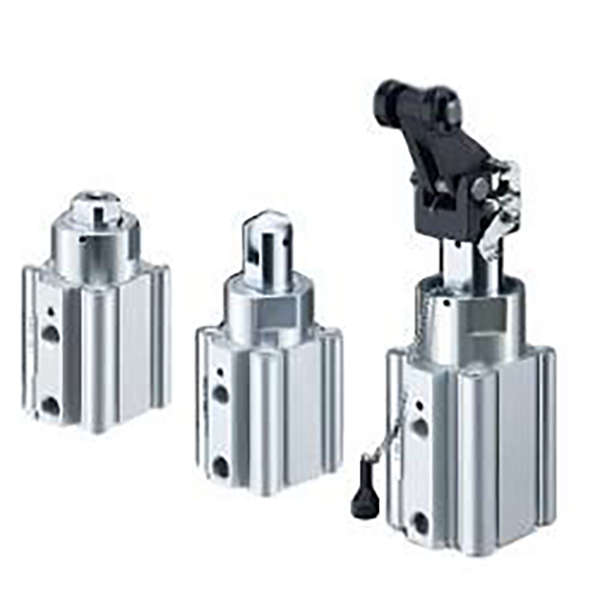

     Įrengtas 10 tipų strypų galo variantų, įskaitant apvalų strypą, nuožulnią pjūvį, ritinėlio ir svirties konstrukcijas, visiškai apimančias lengvos, vidutinės ir sunkios apkrovos stabdymo scenarijus. Svirčių tipai (L/B/C/D/E) turi įmontuotą hidraulinio buferio konstrukciją, pasižyminčią puikiu energijos sugėrimu ir dideliu atsparumu smūgiams aukšto dažnio ir didelio smūgio darbo sąlygomis.

  1.3 Lankstus montavimas ir jungiklių išdėstymas

     Cilindro korpusas palaiko 4 pusių magnetinio jungiklio montavimą (suderinamas su D-A9□/M9□/P3DWA serijos jungikliais) be papildomų tvirtinimo priedų. Galimi du standartiniai tvirtinimo būdai: B tipo tvirtinimas per kiaurymę (standartinis) ir A tipo dviejų galų srieginis tvirtinimas, pritaikomas prie įvairių įrangos rėmų ir montavimo erdvių.

  1.4 Be alyvos ir ilgas tarnavimo laikas

     Pasirenkami dvigubo veikimo, spyruoklinio grįžimo dvigubo veikimo ir vieno veikimo (spyruoklinio išplėtimo) režimai atitinka įvairius veikimo reikalavimus. Standartinis guminis buferis užtikrina stabilų veikimą. Stūmoklio strypas yra padengtas kietu chromu, o cilindro korpusas yra sunkiai anoduojamas, todėl pasiekiamas išskirtinis atsparumas dilimui ir smūgiams. Veikimo be alyvos konstrukcija prisitaiko prie švarios ir nedulkėtos darbo aplinkos su mažomis priežiūros sąnaudomis.

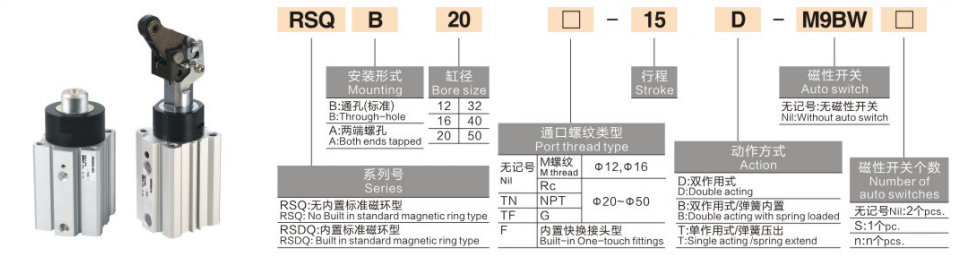

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipiniai modelių pavyzdžiai: RSQB20-15, RSDQL32-20

  2. Standartinių užsakymų pavyzdžiai

     • Nemagnetinio žiedo standartinis modelis: RSQB20-15 (be magnetinio žiedo, tvirtinimas per angą, φ20 anga, 15 mm eiga, standartinis apvalus strypo galas)

     • Magnetinio žiedo hidraulinio buferio modelis: RSDQL32-20 (įmontuotas magnetinis žiedas, tvirtinimas per angą, φ32 anga, 20 mm eiga, svirties tipo stabdymo galas)

3. Bendrieji techniniai parametrai (20 ℃, 0,5 MPa standartinė sąlyga)

  3.1 Pagrindinės specifikacijos

     • Veikimo režimas: Dvigubo veikimo, spyruoklinio grįžimo dvigubo veikimo, vienpusio veikimo (spyruoklinis pailgėjimas)

     • Darbinio slėgio diapazonas: 0,05 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

     • Aplinkos temperatūra: -10 ℃ ~ 70 ℃ (be jungiklio); -10 ℃ ~ 60 ℃ (su jungikliu)

     • Stūmoklio veikimo greitis: 50 ~ 500 mm/s

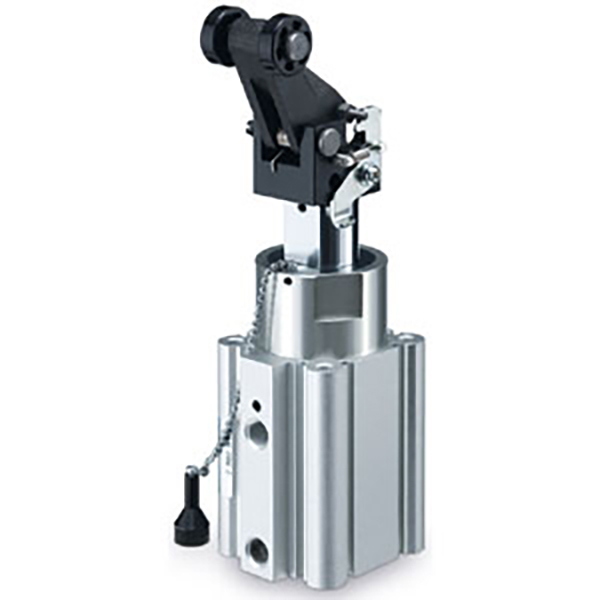

     • Buferinis režimas: Standartinis guminis buferis; Svirčių tipai su įmontuotu hidrauliniu buferiu

     • Tepimo režimas: Veikimas be alyvos

  3.2 Standartinis kiaurymės ir eigos derinys

3.3 Teorinė stabdymo jėga (vienetas: N @0,5 MPa, dvigubo veikimo)

3.4 Produkto svoris (vienetas: kg su 20 mm eiga, RSQ serija)

4. Strypo galų tipai ir taikomi scenarijai

5. Tipiniai taikymo scenarijai

     • Surinkimo linijos sustojimas: Taikoma elektroninių ir buitinės technikos surinkimo linijų padėklų stabdymui, stoties padėties nustatymui ir apsaugai nuo poslinkio. Fiksuoto aukščio konstrukcija puikiai atitinka standartinius konvejerio linijų išdėstymus.

     • Konvejerio linijos ribojimas: Tinka ruošinio stabdymui ant juostinių ir ritininių konvejerių, perkėlimo stoties padėties nustatymui ir besiskiriančių/sujungimo linijų blokavimui. Keli strypo galo variantai prisitaiko prie įvairių apkrovų.

     • Automatizuotos apdorojimo stotys: Idealiai tinka staklių pakrovimo / iškrovimo ribojimui, pakavimo mašinos padėties nustatymui ir tikrinimo stoties stabdymui, užtikrinant stabilų ir ciklinį veikimą nuo trukdžių.

     • Sunkiojo stabdymo scenarijai: Naudojamas sunkiems padėklams ir įrankių lentos stabdymui, suvirinimo stoties padėties nustatymui. Hidraulinio buferio svirties tipas efektyviai atsparus stipriam smūgiui ir aukšto dažnio vibracijai.

6. Trijų žingsnių greito pasirinkimo vadovas

  1. Skylės dydžio pasirinkimas: Pasirinkite angą pagal faktinę stabdymo apkrovą. Laikykitės taisyklės: teorinė stabdymo jėga ≥ faktinė apkrova × 2 saugos koeficientas. φ16 ~ φ20 esant lengvam apkrovimui, φ32 vidutinei apkrovai, φ40 ~ φ50 esant didelei apkrovai.

  2. Brūkšnio pasirinkimas: Standartinis eiga svyruoja nuo 10 mm iki 30 mm. Atsižvelgdami į ruošinio aukštį, rezervuokite 5–10 mm papildomą eigos ribą, kad išvengtumėte mechaninių trukdžių.

  3. Strypo galo pasirinkimas

￮ Lengva apkrova ir mažas greitis: pasirinkite apvalų strypą arba nuožulnią pjovimo tipą

￮ Didelis greitis ir lengva apkrova: pasirinkite ritinėlio tipą

￮ Didelė apkrova ir didelio dažnio smūgiai: pasirinkite hidraulinio buferio svirties tipą (B/C/D/E)

Vieno sakinio santrauka

     SOLH RSQ serijos fiksuoto aukščio kamštelių cilindrai pasižymi standžia fiksuota tvirtinimo konstrukcija, įvairiomis strypo galų galimybėmis, 4 pusių jungikliu ir ilgaamžiškumu be alyvos, užtikrinančius ekonomiškus, stabilius ir atsparius smūgiams standartinius stabdymo sprendimus įvairioms automatizuotoms konvejerio ir apdorojimo stotims.
