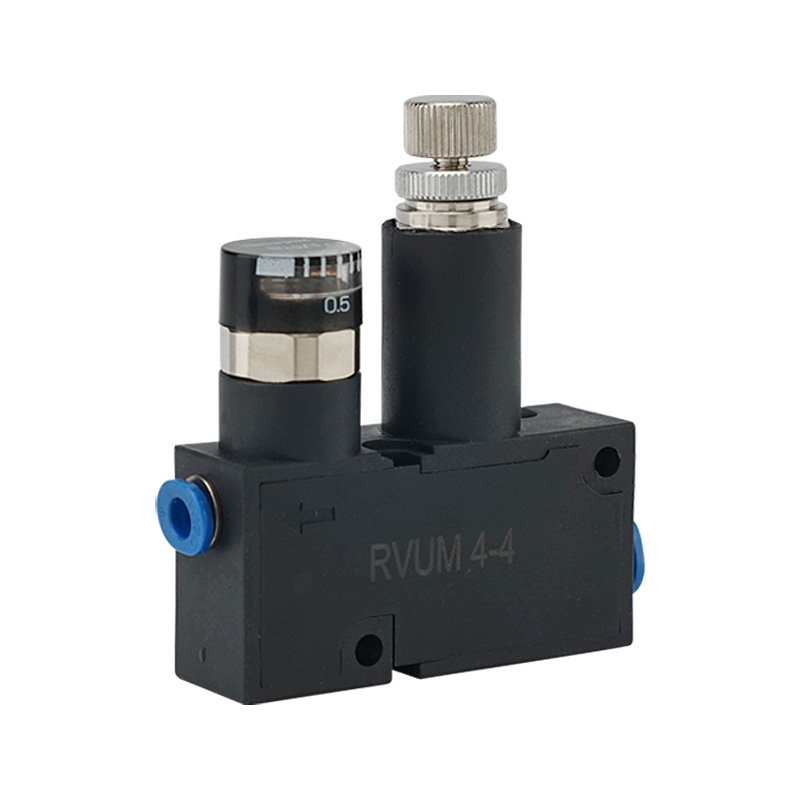

RVUM serijos mini slėgio reguliatoriaus vožtuvas | Kompaktiškas tiesioginio veikimo stūmoklinis oro slėgio mažinimo vožtuvas su vienu paspaudimu

Gamintojas: SOLH by Richge Technology | Itin kompaktiškas, tikslus pneumatinis slėgio reguliatorius

1. Produkto apžvalga

     SOLH RVUM serija yra aItin kompaktiškas tiesioginio veikimo stūmoklinis mikro slėgio reguliavimo vožtuvas, specialiai sukurtas ribotos erdvės miniatiūrinėms pneumatinėms grandinėms. Jis palaiko ir reljefinio tipo (standartines), ir nereljefinio tipo konstrukcijas, pasižyminčias lanksčiomis tiesiomis/alkūninėmis jungtimis, integruotomis vieno prisilietimo jungtimis ir 0,1–0,8 MPa tikslumu slėgio reguliavimu. Itin maža lengva konstrukcija, įvairūs montavimo metodai ir stabilus slėgio išėjimas, todėl jis plačiai taikomas tiksliuose mažo srauto scenarijuose, tokiuose kaip dozavimas, vakuuminė adsorbcija ir mikro oro pūtimas, todėl yra optimalus slėgį stabilizuojantis sprendimas miniatiūrinei automatizuotai įrangai.

2. Pagrindinis padėties nustatymo ir darbo principas

     • Struktūrinis projektavimas: Pritaikyta didelio tikslumo tiesioginio veikimo stūmoklio konstrukcija, galimos dvi versijos: standartinio reljefo tipo ir pasirenkamo nereljefo tipo, atitinkančio įvairius grandinės slėgio reguliavimo reikalavimus.

     • Tikslus slėgio stabilizavimas: Maksimalus įėjimo slėgis siekia 0,9 MPa, o stabilus reguliuojamas išėjimo slėgis svyruoja nuo 0,1 MPa iki 0,8 MPa. Reljefo tipo konstrukcija automatiškai pašalina viršslėgį orą, kad išlaikytų pastovų slėgį pasroviui.

     • Taikoma terpė: Grynas suslėgtas oras, užtikrinantis tepimo be alyvos veikimą, visiškai prisitaikantis prie švarios ir tikslios pneumatinės darbo aplinkos.

3. Išskirtinės produkto savybės

  3.1 Itin kompaktiškas ir lengvas korpusas

     Visas vožtuvo korpusas turi miniatiūrinį integruotą dizainą ir ypač mažą darbo vietą. Puikiai tinka įmontuotai įrangai, skydų montavimui ir siauro džigo erdvės išdėstymui, įgyvendinant miniatiūrinių pneumatinių sistemų nulinės erdvės užimtumo optimizavimą.

  3.2 Lankstus vieno prisilietimo sujungimo vamzdis

     Tiek IN, tiek OUT prievadai palaiko nemokamą tiesių ir alkūninių tipų perjungimą. Suderinamas su metriniais φ4/φ6 ir imperiniais 5/32"/1/4" pneumatiniais vamzdžiais. Įdiegimas be įrankių labai pagerina vamzdynų ir modifikavimo efektyvumą vietoje, o tai yra labai suderinama.

  3.3 Didelio tikslumo stabilaus slėgio reguliavimas

     Profesionalus 0–0,8 MPa slėgio matuoklis turi ±5% FS reguliavimo tikslumą. Jis užtikrina ypač stabilų slėgio išvestį mažo srauto tikslumo scenarijuose, pvz., automatiniam dozavimui, ruošinio vakuuminiam adsorbcijai, mikro oro pūtimui ir padėties reguliavimui, veiksmingai išvengiant slėgio svyravimų, turinčių įtakos gaminio tikslumui.

  3.4 Įvairūs montavimo būdai

     Palaiko nepriklausomą tiesioginį diegimą ir integruoto bloko diegimą. Jis gali lanksčiai prisitaikyti prie įvairių įrangos išdėstymo reikalavimų, realizuodamas vieno taško nepriklausomą slėgio reguliavimą ir kelių kilpų integruotą centralizuotą slėgio valdymą.

  3.5 Patvarus ir patikimas veikimas

     Vožtuvo korpusas pagamintas iš didelio stiprumo aliuminio lydinio ir dervos medžiagos, pasižyminčios puikiu atsparumu korozijai ir struktūriniu stabilumu. Darbinė temperatūra svyruoja nuo 0 ℃ iki 60 ℃ (neužšąlanti aplinka), užtikrinanti ilgalaikį stabilų veikimą pramoninės gamybos scenarijuose.

4. Bendrosios techninės specifikacijos

5. Modelių kodavimo taisyklės ir atrankos pavyzdžiai

  5.1 Visas modelio apibrėžimas

     Standartinis modelio formatas: RVUM – [vamzdžio specifikacija] – [vamzdžio specifikacija] – [priesaga]

     • RVUM: Itin kompaktiško stūmoklinio tipo mini slėgio reguliatoriaus serijos kodas

     • Vamzdžio specifikacijos kodas: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Priesaga A: Įrengtas tikslus slėgio matuoklis

 5.2 Įprasti modelio taikymo atvejai

     • RVUM6-6: Pagrindinis modelis su φ6 tiesiu įėjimu + φ6 tiesiu išėjimu, skirtas įprastoms miniatiūrinėms pneumatinėms grandinėms

     • RVUM6-6-A: φ6 tiesi įėjimo ir išleidimo anga su įmontuotu manometru, užtikrinančiu vizualinį slėgio reguliavimą

     • RVUM4-6: φ4 tiesus įėjimas + φ6 alkūninis išėjimas, mažo kalibro asimetrinis modelis siauroms erdvėms ir mikro srauto vamzdynams

6. Tipiniai taikymo scenarijai

     • Mikroautomatizacijos įranga ir įtaisai: plačiai naudojamas 3C elektroninėje įrangoje, medicinos prietaisuose, mažose robotinėse rankose ir tiksliuose įrankių įrenginiuose.

     • Tikslus mažo srauto valdymas: Profesionalus automatiniam dozavimui, vakuuminiam ruošinio adsorbcijai, mikro valymui oro pūtimu ir tiksliu padėties slėgio valdymu.

     • Kompaktiška integruota sistema: Idealiai tinka įmontuotai įrangai montuoti, montuoti į skydą ir integruotoms pneumatinėms sistemoms su kelių kilpų grupėmis.

     • Solenoidinio vožtuvo galinė grandinė: Tiesiogiai sumontuoti po solenoidiniais vožtuvais, kad sumažintų antrinį slėgį ir būtų stabilus slėgio išėjimas, pašalinant oro slėgio svyravimus.

7. Produktų serijų palyginimo ir pasirinkimo vadovas

Vieno sakinio santrauka

     SOLH RVUM serijos mini slėgio reguliatorius sujungia itin kompaktišką, lankstų vieno prisilietimo vamzdyną ir 0,1–0,8 MPa tikslumą slėgio reguliavimą, kuris yra tinkamiausias didelio stabilumo slėgio stabilizavimo sprendimas, skirtas ribotos erdvės mikro pneumatinėms grandinėms ir tiksliajai mažo srauto automatinei įrangai.
