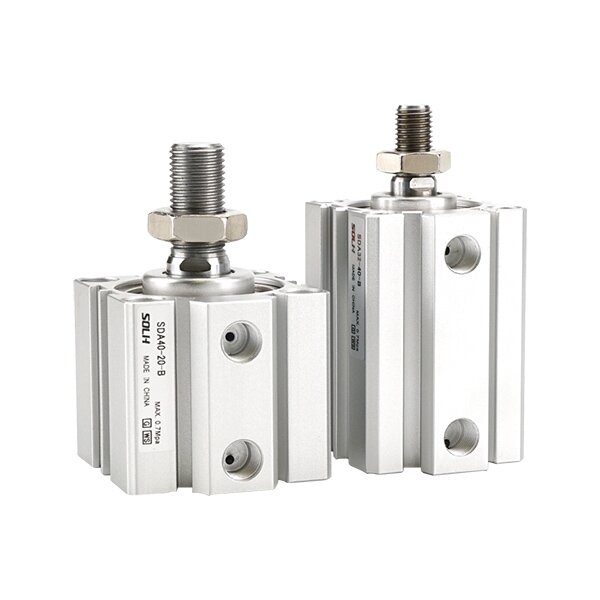

SDA serijos itin plonas kompaktiškas pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH SDA serijos kvadratinis itin plonas kompaktiškas cilindras, klasikinė ekonomiška kompaktiška pavara. Kėbulo ilgis tik 1/2–1/3 standartinio vairo trauklės cilindro. Montavimo matmenys keičiami su Airtac ACQ ir SMC CQ2 serijomis. Tinka trumpam stūmimui, suspaudimui ir pozicionavimui ribotoje montavimo vietoje, plačiai naudojamas 3C automatikoje, pakavimo mašinose ir tvirtinimo įrangoje.

Struktūra ir pagrindinės savybės

     -- Itin plonas kvadratinis aliuminio korpusas, palaiko įmontuotą montavimą, kad sutaupytumėte vietos;

     -- Kietas anoduotas cilindras, chromuotas stūmoklio strypas, atsparus nusidėvėjimui ir antikorozinis;

     -- Visi variantai: dvigubo veikimo, vienos spyruoklės grąžinimas, dvigubas strypas, reguliuojamas eiga, versija su magnetu;

     -- Abiejuose galuose įmontuoti guminiai buferiai amortizacijai ir triukšmo mažinimui;

     -- Mažos trinties dvikryptis sandariklis su riebalų kaupikliu, ilgas tarnavimo laikas be alyvos;

     -- Aplinkinių jutiklių grioveliai lanksčiam magnetiniam automatiniam jungikliui montuoti.

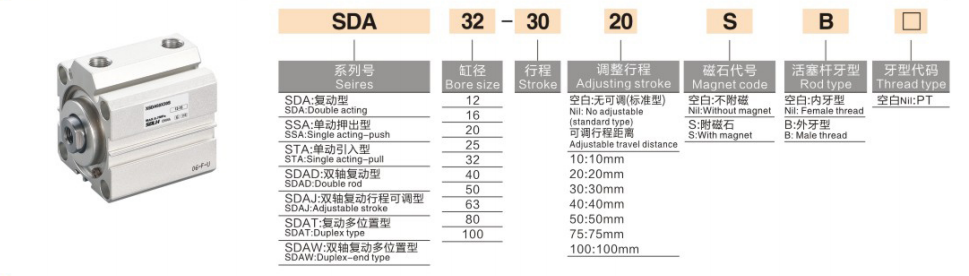

Modelio kodavimo taisyklė

   1. Pavyzdys: SDA20-50-S-B

     -- SDA: serijos pavadinimas; SSA = spyruoklinis pratęsimas; STA = spyruoklinis įtraukimas; SDAD = dvigubas strypas; SDAJ = reguliuojamas eiga

     -- 20: angos dydis: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: eigos ilgis 5 ~ 200 mm

     -- -S: įmontuotas magneto žiedas

     -- -B: stūmoklio strypas iš išorės; tuščias = vidinis sriegis

Techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vieno strypo)

Vieno sakinio santrauka

     SOLH SDA ekonomiškas itin plonas kompaktiškas pneumatinis cilindras su daugybe variantų, keičiamas su ACQ ir CQ2, ideali nebrangi trumpo eiga pavara, skirta vietos taupančiam automatiniam užspaudimui ir stūmimui.
