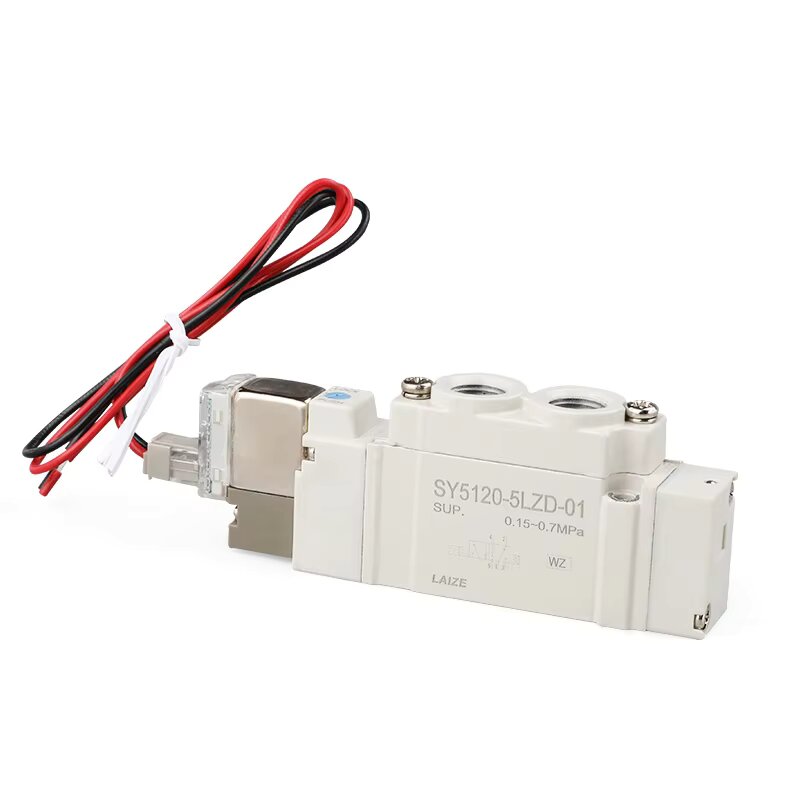

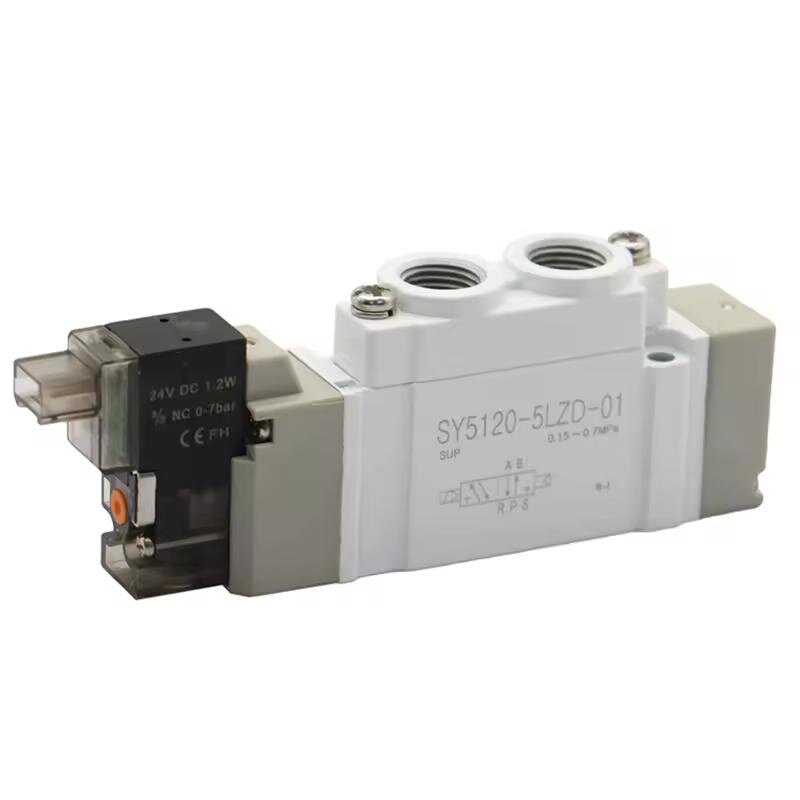

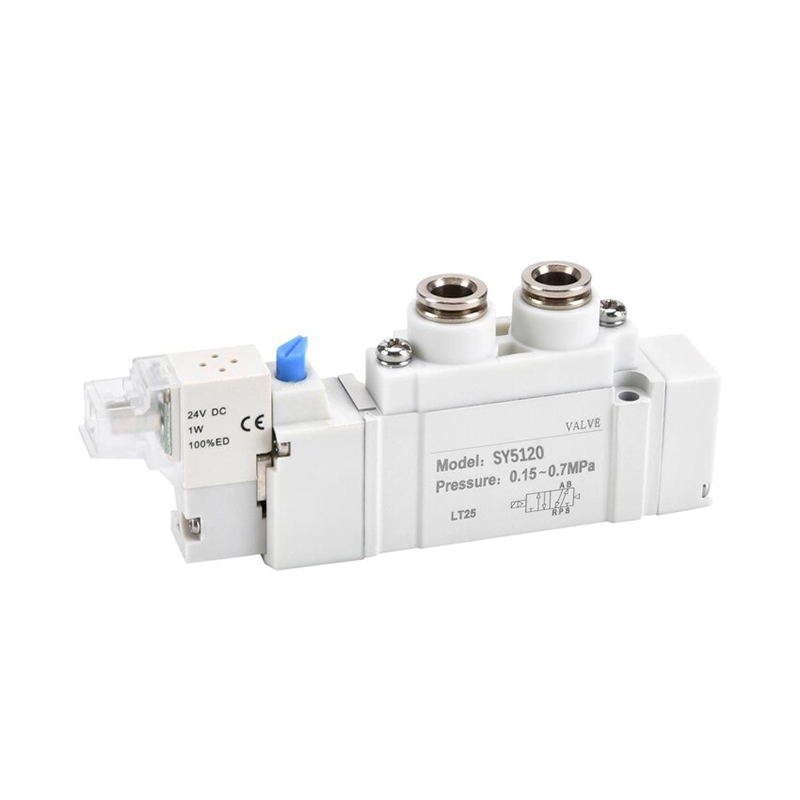

SY serijos pilotuojamas 5 jungčių solenoidinis vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     SOLH SY serija yra pagrindinis pilotuojamas 5 jungčių solenoidinis vožtuvas, pasižymintis itin kompaktišku korpusu, itin mažu energijos suvartojimu ir gerokai padidintu srauto pajėgumu. Jis naudojamas kaip pagrindinis krypties valdymo komponentas, skirtas cilindro slenksčiui ir pneumatinei grandinei įjungti visoje automatizuotoje gamybos įrangoje, visiškai pakeičiama originalia SMC SY serija.

Visos serijos dydžių klasifikacija ir atitikimo taikymo sritis

Universalios pagrindinės techninės specifikacijos

  1. Grandinių tipai:

     -- 5/2 krypčių (vienos spyruoklės grąžinimas / dviguba fiksavimo ritė);

     -- 5/3 krypčių (3 centrinės funkcijos: centre uždarytas / centrinis išmetimas / centrinio slėgio tiekimas)

  2. Darbinio slėgio diapazonas

     -- Vidinis pilotas: 0,1 ~ 0,7 MPa

     -- Išorinis pilotas (suderinamas su vakuumu): -100 kPa ~ 0,7 MPa

  3. Darbinė temperatūra: -10 ~ 50 ℃ (oro šaltinyje nėra apledėjimo)

  4. Ritės energijos suvartojimas: Standartinė ritė 0,35W; energiją taupanti mažos galios ritė tik 0,1W

  5. Apsaugos laipsnis: Kištukinė jungtis IP65; kolektoriaus tvirtinimo pagrindas IP67

  6. Tarnavimo trukmė: tarpų sandarinimo ritė iki 200 milijonų ciklų; elastingas sandariklis iki 70 milijonų ciklų

  7. Standartinės įtampos parinktys: DC12V / DC24V (masinis pagrindinis srautas); AC110V / AC220V

Struktūriniai ir pagrindiniai našumo pranašumai

  1. Greito įkišimo kolektoriaus tvirtinimo konstrukcija

     -- Tiesiogiai pritvirtinkite prie SS5Y serijos kolektoriaus pagrindo, greitas surinkimas ir išmontavimas, lengva vieno vožtuvo priežiūra neišardant visos vožtuvo salelės.

  2. Itin mažai energijos taupanti ritė

     - Pasirenkama 0,1 W mažos galios ritė, mažai generuojanti šilumą, puikiai tinka ilgalaikėms nuolatinėms darbo sąlygoms, labai sumažina gamyklos suspausto oro ir energijos sąnaudas.

  3. Puikiai optimizuotas didelio srauto bėgikas

     -- Optimizuota vidinė konstrukcija, srauto talpa padidinta maždaug 80 %, palyginti su senos kartos solenoidiniais vožtuvais, todėl cilindro išplėtimas / įtraukimas yra greitesnis be slėgio praradimo.

  4. Integruotas bandomasis filtro ekranas

     -- Integruotas nedidelis filtro tinklelis ant valdymo vožtuvo įleidimo angos, kad užblokuotų dulkes ir nešvarumus, efektyviai sumažintų ritės užstrigimo gedimų dažnį ir pailgintų tarnavimo laiką.

  5. Daugiakryptis lankstus prievado išdėstymas

     -- Oro prievadai galimi šone / viršuje / apačioje trimis kryptimis, laisvai reguliuokite vamzdelių maršrutą, kad išvengtumėte mechaninių trukdžių kompaktiškų įrangos rėmų viduje.

  6. Modulinė vožtuvų salos integracija

     -- Puikiai suderintas su SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 serijos kelių stočių kolektoriaus pagrindais, įgyvendina centralizuotą vieningą oro tiekimą ir išmetimą, tvarkingą laidų išdėstymą ir taupo spintelės įrengimo vietą.

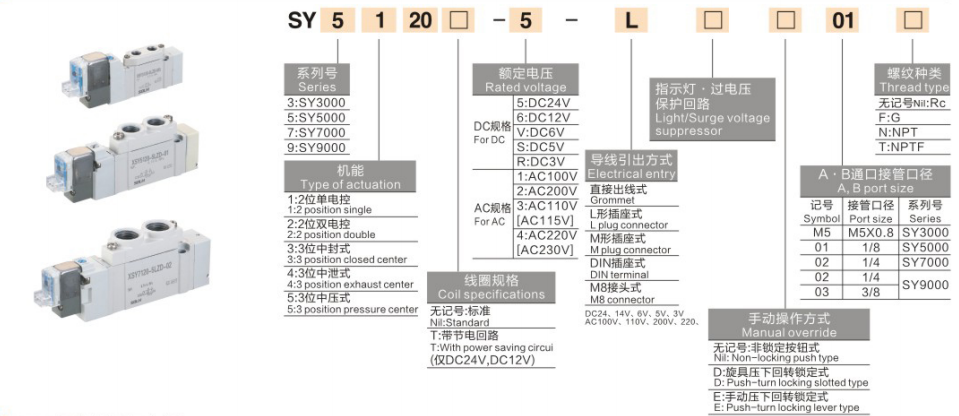

Visa modelio kodavimo taisyklė (pavyzdys: SY5120-5LZD-01)

  1. SY: pilotuojamo 5 angų solenoidinio vožtuvo serijos kodas

  2. 5: dydžio serijos numeris (5 = SY5000 vidutinė serija)

  3. 1: grandinės funkcijos kodas

     1 = 5/2 vienos ritės spyruoklės grąžinimo;

     2 = 5/2 dvigubo fiksavimo ritės;

     3 = 5/3 trijų padėčių vožtuvas

  4. 2: Vidinis struktūrinis bazinis kodas

  5. 0: Standartinis pagrindo tvirtinimo tipas

  6. 5: ritės įtampos kodas (5 = DC24V, pagrindinė)

  7. LZ: lizdo ir apsaugos konfigūracija

     L = L formos kištukinis lizdas; Z = įmontuotas LED indikatorius + apsaugos nuo viršįtampio grandinė

  8. D: neautomatinio nepaisymo kodas (užrakinimo atsuktuvo veikimas)

  9. 01: prievado sriegio dydis (01 = Rc1/8")

Tipiški pramoninio pritaikymo scenarijai

     -- Automatizuotos surinkimo gamybos linijos, puslaidininkinė tiksli įranga, pakavimo mašinos

     - Automobilių štampavimo ir suvirinimo gamybos linijos, medicininio tyrimo instrumentai

     -- Pneumatiniai robotai griebtuvai, linijiniai slydimo cilindrai, rotacinės indeksavimo pavaros

     -- Cilindro pirmyn/atgal perjungimas, pneumatinės grandinės įjungimas-išjungimas ir greičio reguliavimo valdymas

Vienas sakinys

     SantraukaSOLH SY serijos bandomasis valdomas 5 angų solenoidinis vožtuvas apima viso dydžio SY3000/SY5000/SY7000/SY9000 dydžius su 0,1 W energiją taupančia ritė, IP65/IP67 atsparumo dulkėms ir vandeniui laipsnio, 80 % didesnio srauto nei senuose modeliuose ir universalaus krypties valdymo vožtuvu SS5Y. elektronikos, automobilių, pakavimo ir medicinos įrangos.
