TN serijos dviejų strypų cilindras

TN serijos dvigubo veleno cilindras | Kompaktiškas nebrangus dvigubo strypo pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinė struktūra

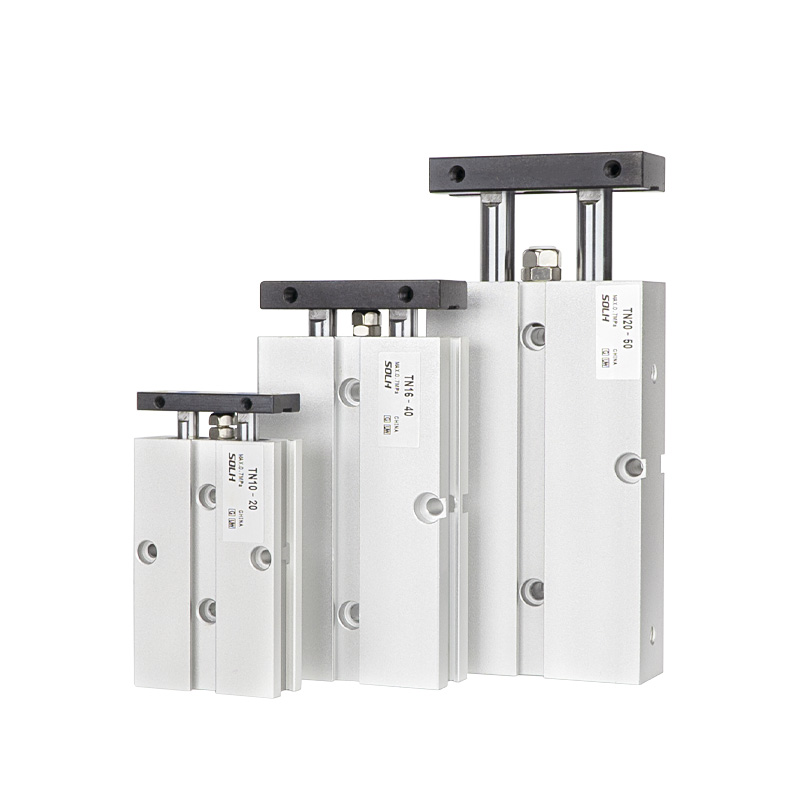

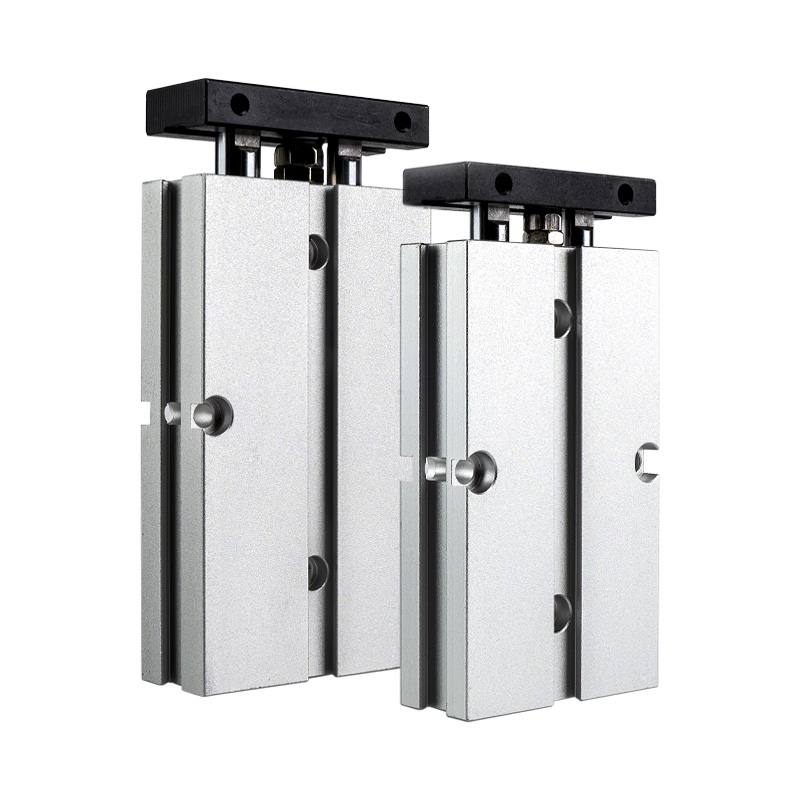

     SOLH TN serija yra ekonomiškas, kompaktiškas dviejų velenų cilindras, turintis vieno stūmoklio dvigubo strypo struktūrą ir slydimo guolio valdymą. Sukurtas taupančiam montavimui ir universaliam montavimui, komplektuojamas su standartiniais įmontuotais magnetiniais žiedais ir reguliuojamu smūgio buferiu. TN cilindras, pasižymintis ±0,2° tikslumu, apsaugančiu nuo sukimosi ir puikiomis anti-deformacinėmis savybėmis, yra plačiai taikomas lengvos apkrovos automatizavimo scenarijuose, įskaitant tikslią padėties nustatymą, ruošinio presavimą, medžiagų blokavimą ir linijinį perkėlimą, todėl standartinėms automatizuotoms stotims užtikrinamas išskirtinis universalumas ir sąnaudų pranašumai.

1. Pagrindiniai struktūriniai pranašumai

• Stabilus sinchroninis dviejų strypų veikimas: Pritaikoma vieno stūmoklio ir dviejų lygiagrečių kieto chromo strypo konfigūracija su pailginta slankiojančia įvore. Dviejų strypų sinchroninė konstrukcija veiksmingai atspari sukimui ir siūbavimui, todėl užtikrinamas patikimas atsparumas deformacijai su ±0,2° sukimosi tolerancija atliekant lengvas apkrovos valdymo užduotis.

• Reguliuojamas buferis ir tikslaus smūgio derinimas: Priekyje yra reguliuojamas guminis anti-susidūrimo padas, skirtas tiksliam smūgio koregavimui ir minkštam buferiui; suderintas su fiksuotu galiniu buferiu, kad sumažintų veikimo poveikį ir triukšmą, užtikrinant stabilų grįžtamąjį judesį.

• Vietą taupantis tvirtinimas iš trijų pusių: Įterptas korpuso dizainas palaiko lankstų montavimą iš apačios, viršaus ir šonų. Rezervuoti šoniniai grioveliai leidžia tiesiogiai montuoti magnetinį jungiklį be papildomų laikiklių, maksimaliai išnaudojant įrangą.

• Standartinė magnetinė konfigūracija: Integruotas magnetinis žiedas (S priesaga) yra standartiškai įrengtas visuose TN serijos modeliuose be nemagnetinės versijos, todėl galima patogiai aptikti eigos padėtį universaliose automatinėse programose.

2. Pagrindinis produktų diferencijavimas (rakto pasirinkimo nuoroda)

• TN prieš TR seriją: TN taiko įmonės standartą su kompaktiškesniu dydžiu, mažesnėmis sąnaudomis ir be φ6 kiaurymės parinkties; TR atitinka JIS pramoninį standartą, pasižymi didesniu tvirtumu, atsparumu didelei apkrovai ir visiškais kiaurymės dydžiais, įskaitant φ6.

• TN vs CXS / CXSJ serija: TN yra vieno stūmoklio konstrukcija su standartine vienos traukos galia, pigesnė ir taupanti erdvę; CXS ir CXSJ turi dviejų stūmoklių konstrukciją su dviguba traukos galia ir puikiu didelio greičio našumu, tinkami didelės apkrovos ir didelio tikslumo scenarijams.

Pagrindinės poserijos klasifikacija (stiebo tipas)

TN serija apima du pagrindinius strypų tipus, kad atitiktų vieno galo veikimo ir dvišalio judesio poreikius įvairiose lengvos apkrovos automatizavimo stotyse.

Išsamios modelio pavadinimo taisyklės

Modelio pavyzdys: TN20×50S

1. Pavadinimo kodo apibrėžimas

1. Serijos kodas: TN (vieno galo strypas) / TNW (dvigubas strypas)

2. Angos dydis: 10 / 16 / 20 / 25 / 32 mm (φ6 kiaurymės nėra, skiriasi nuo TR serijos)

3. Standartinis insultas: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (maksimalus eiga: 200 mm)

4. Magnetinio žiedo konfigūracija: S (standartinis įmontuotas magnetinis žiedas, privaloma konfigūracija, nėra nemagnetinės versijos)

5. Siūlo tipas: numatytasis PT (Rc) sriegis; pasirenkamas G sriegis (priesaga G) / NPT sriegis (priesaga T)

6. Magnetinis jungiklis: pasirenkami CS1-J, CS1-G, D-M9B ir kiti modeliai, montuojami tiesiai ant šoninių rezervuotų griovelių

Bendrieji standartiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, sausas oras)

• Veikimo režimas: Dvigubo veikimo vieno stūmoklio varymas

• Darbinio slėgio diapazonas: 0,15 ~ 1,0 MPa

• Slėgio įrodymas: 1,5 MPa

• Aplinkos temperatūra: -20 ℃ ~ 70 ℃ (aplinka be ledo)

• Veikimo greitis: 30 ~ 500 mm/s

• Anti-sukimosi tikslumas: ±0,2° (stabilus lengvos apkrovos nukreipimo tikslumas)

• Buferinis režimas: Priekyje reguliuojamas guminis anti-susidūrimo padas + galinis fiksuotas guminis buferis (nėra oro buferio parinkties)

• Vamzdyno prievado dydis

￮ φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montavimo būdas: Įdėtas korpuso montavimas + 3 pusių tvirtinimas (apačioje / viršuje / šone), ypač erdvę taupantis dizainas

Teoriniai traukos ir įtampos duomenys (@0,5 MPa, vienetas: N)

Vieno stūmoklio konstrukcija su standartine vienos traukos galia, ekonomiška naudojant įprastus lengvos apkrovos scenarijus

Greito pasirinkimo vadovas

1. Biudžeto ir erdvės pasirinkimas: rinkitės TN seriją, kad patenkintumėte itin kompaktišką erdvę ir nebrangius, mažos apkrovos poreikius; pasirinkite TR seriją JIS standarto, didelės apkrovos darbui ir φ6 kiaurymės reikalavimams.

2. Traukos ir našumo pasirinkimas: pritaikyti CXS/CXSJ dviejų stūmoklių cilindrus, kad būtų užtikrinta dviguba trauka ir didelės spartos paėmimo ir padėti scenarijus; pasirinkite TN/TR vieno stūmoklio cilindrus, jei standartinė vieno trauka atitinka darbo reikalavimus.

3. Strypo tipo pasirinkimas: Pasirinkite standartinį TN vieno galo strypą įprastiniam vienos krypties darbui; dvipusiam tvirtinimui ir dvikrypčiai sinchroniniam judėjimui pasirinkite TNW dvigubą strypą.

4. Magnetinės konfigūracijos pastaba: Visi TN serijos cilindrai standartiškai aprūpinti S magnetiniu žiedu (privaloma konfigūracija), papildomo pasirinkimo nereikia.
