TR serijos dviejų velenų cilindras | JIS standartinis didelio tvirtumo dvigubo strypo cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinė struktūra

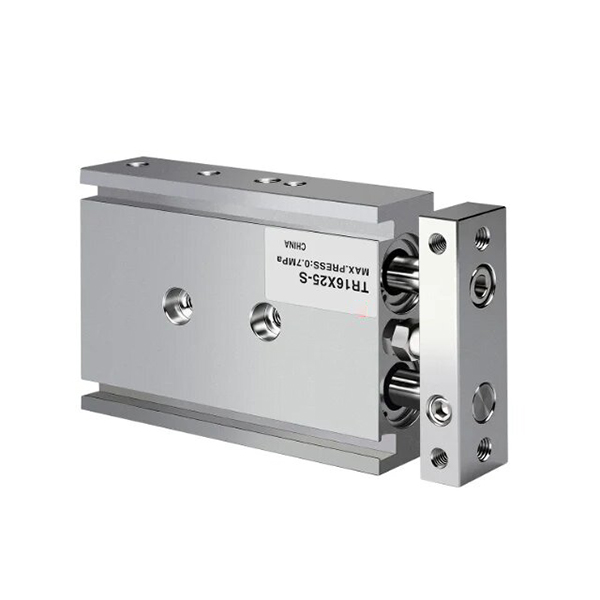

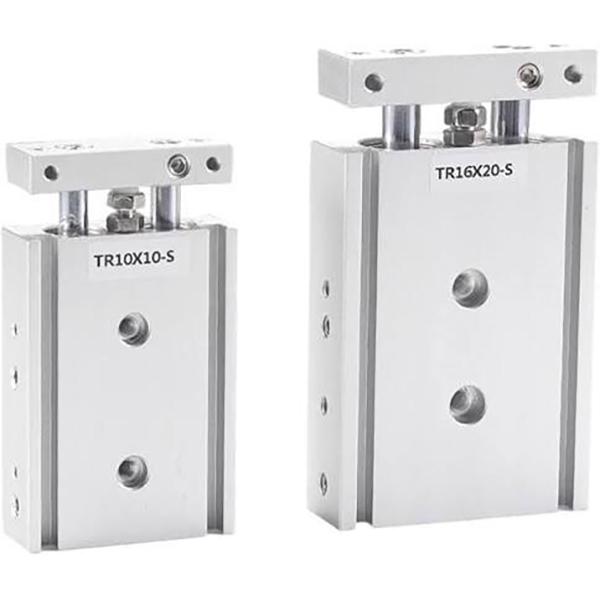

     SOLH TR serija yra JIS standartinis dviejų velenų cilindras, turintis vieno stūmoklio dvigubo strypo ir slydimo guolio kreipiančiąją struktūrą (dviejų stūmoklių cilindras be dviejų stūmoklių). Pasižymi ypač dideliu tvirtumu, puikiu atsparumu sukimui ir stipriu šoninės apkrovos atsparumu, jis palaiko lankstų tvirtinimą iš trijų pusių ir tikslų eigos reguliavimą. Sukurtas didelio tikslumo valdymo reikalavimams, šis cilindras yra plačiai naudojamas automatizuotuose procesuose, tokiuose kaip tikslus padėties nustatymas, ruošinio presavimas, medžiagų perkėlimas ir ruošinio blokavimas, tarnauja kaip patikimas didelės apkrovos nukreipimo sprendimas standartinėse automatikos stotyse.

1. Pagrindiniai struktūriniai pranašumai

• Didelio tvirtumo sinchroninė dvigubo strypo konstrukcija: Su vienu stūmokliu ir dviem lygiagrečiais standžiais stūmoklio strypais, suderintais su pailgintomis slydimo guolių įvorėmis. Dviejų strypų sinchroninio važiavimo konstrukcija užtikrina nulinį nuokrypį ir ± 0,1° ~ ± 0,2° tikslumą, efektyviai pašalindama strypo siūbavimą ir užtikrindama stabilų tiesinį judėjimą.

• Reguliuojamas buferis ir eigos tikslus derinimas: Integruotas priekyje reguliuojamas guminis anti-susidūrimo padas palaiko tikslų eigos koregavimą ir minkštą buferį, bendradarbiauja su fiksuotu galiniu buferiu, kad sumažintų veikimo poveikį, vibraciją ir triukšmą, prisitaiko prie dažnų darbo sąlygų.

• Lankstus montavimas ir vamzdžių dizainas: Rezervuotos tvirtinimo angos apatiniuose, viršutiniuose ir šoniniuose paviršiuose užtikrina lankstų 3 krypčių montavimą. Pasirenkamas dviejų pusių vamzdynų išdėstymas optimizuoja oro grandinės išdėstymą įvairioms įrangos struktūroms. Standartiniai šoninių jungiklių grioveliai leidžia montuoti tiesioginį magnetinį jungiklį be papildomų laikiklių.

• Standartinė magnetinė konfigūracija: Galimas įmontuotas magnetinis žiedas (S priesaga) eigos padėties aptikimui; Nemagnetinė versija yra neprivaloma specialiuose trikdžiams jautriuose scenarijuose, kad atitiktų įvairius funkcinius poreikius.

2. Pagrindiniai skirtumai, palyginti su CXS / CXSJ serijomis

• TR serija: Vieno stūmoklio dvigubo strypo konstrukcija su standartine vieno cilindro traukos galia, didesniu bendru standumu ir puikiomis didelės apkrovos atsparumu deformacijai, idealiai tinka didelio tvirtumo nukreipimui ir ilgo eiga didelės apkrovos scenarijams.

• CXS / CXSJ serija: Dviejų stūmoklių dvigubo strypo konstrukcija su dviguba traukos galia, pasižyminti mažesne trintimi ir sklandžiau veikiant dideliu greičiu, labiau tinka didelės traukos ir trumpo eigos darbo sąlygoms.

Pagrindinės poserijos klasifikacija (stiebo tipas ir montavimo stilius)

TR serija apima tris pagrindinius antrinius modelius, visiškai apimančius standartinius universalius, dvišalius sinchroninius ir itin kompaktiškus diegimo scenarijus, kad atitiktų įvairius automatizavimo išdėstymo poreikius.

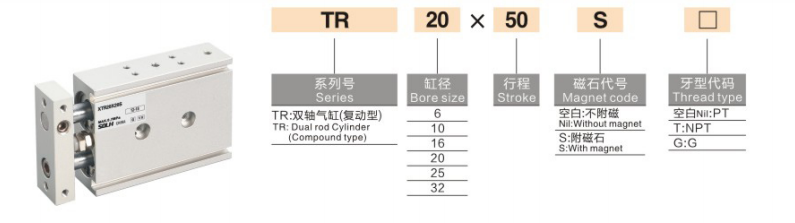

Išsamios modelio pavadinimo taisyklės

Modelio pavyzdys: TR20×50S

1. Pavadinimo kodo apibrėžimas

1. Serijos kodas: TR (standartinis viengubas strypas) / TRW (dvigubas strypas) / TRJ (kompaktiškas)

2. Angos dydis: 6/10/16/20/25/32 mm (visas standartinis JIS angų diapazonas)

3. Standartinis insultas: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (maksimalus eiga: 200 mm)

4. Magnetinio žiedo konfigūracija: S = įmontuotas magnetinis žiedas (montuojamas magnetiniu jungikliu, numatytasis standartas); No S = nemagnetinis tipas (specialiai pritaikytas, retai naudojamas)

5. Prievado gijos tipas: numatytasis PT (Rc) sriegis; pasirenkamas G sriegis (priesaga G) / NPT sriegis (priesaga T)

6. Magnetinis jungiklis: Pasirenkami D-M9B, D-A93, CS1-J, CS1-G ir kiti universalūs modeliai, montuojami tiesiai ant šoninių rezervuotų griovelių be laikiklių

Bendrieji standartiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, sausas oras)

• Veikimo režimas: Dvigubo veikimo vieno stūmoklio varymas

• Darbinio slėgio diapazonas: 0,15–1,0 MPa (φ6 kiaurymė: 0,2–1,0 MPa)

• Slėgio įrodymas: 1,5 MPa

• Aplinkos temperatūra: -20 ℃ ~ 70 ℃ (darbo aplinka be ledo)

• Veikimo greitis: 30 ~ 500 mm/s

• Anti-sukimosi tikslumas: ±0,1° (skyla ≥16mm, didelis tikslumas); ±0,2° (φ6 / φ10 mažų skylių)

• Buferinis režimas: Priekyje reguliuojamas guminis anti-susidūrimo padas + galinis fiksuotas guminis buferis (nėra oro buferio parinkties)

• Vamzdyno prievado dydis

￮ φ6 / φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montavimas ir vamzdynas: 3 pusių tvirtinimas (apačioje / viršuje / šone), pasirenkamas dviejų pusių vamzdžių išdėstymas, kad būtų galima lanksčiai pritaikyti išdėstymą

Teoriniai traukos ir įtampos duomenys (@0,5 MPa, vienetas: N)

Vieno stūmoklio konstrukcija su standartine vieno cilindro traukos galia, stabili ir patikima sunkiems valdymo scenarijams

Greito pasirinkimo vadovas

1. Traukos ir standumo paklausa: pasirinkite CXS/CXSJ dvigubos traukos išvesties ir didelės spartos paėmimo ir padėti užduotims atlikti; pasirinkite TR seriją, skirtą didelio tvirtumo kreipimui, atsparumui didelei apkrovai ir stabiliam ilgo eigos veikimui.

2. Įrengimas Erdvės pritaikymas: Pirmenybę teikite CXSJ, jei norite naudoti itin kompaktišką siaurą erdvę, CXS – įprastą kompaktišką erdvę, o TR – standartinei erdvei ir ilgo judesio didelės apkrovos scenarijus.

3. Strypo tipo pasirinkimas: naudoti standartinį TR vieno galo strypą, skirtą vienakrypčiai linijiniam judėjimui; dvipusiam tvirtinimui ir dvikrypčiui sinchroniniam veikimui rinkitės TRW dvigubą strypą.

4. Padėties nustatymo aptikimo konfigūracija: pasirinkite S priesagą su įmontuotu magnetiniu žiedu (TRxx×xxS), jei reikia aptikti eigos padėtį.

Vieno sakinio santrauka

     SOLH TR serijos JIS standartinis dviejų velenų cilindras pasižymi dideliu tvirtumu, tiksliai apsaugo nuo sukimosi ir pasižymi dideliu atsparumu šoninei apkrovai. Galimi įvairūs strypų tipai ir kompaktiškos versijos, todėl tai yra tinkamiausias sprendimas didelio tikslumo nukreipimo, ilgo eigos ir didelės apkrovos automatizuotoms padėties nustatymo ir perdavimo stotims.
