TWQ serijos fiksuoto aukščio kamščio cilindras | Kompaktiškas lengvo ir vidutinio sunkumo stabdymo cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH TWQ serija yra fiksuoto montavimo aukščio kamščio cilindras, optimizuotas lengvoms ir vidutinio našumo automatizuotoms konvejerio linijoms. Jame yra kompaktiška kėbulo konstrukcija, keturi pasirenkami strypo galų tipai, prieinamas hidraulinis buferis ir pasirenkama mechaninio savaiminio užsifiksavimo funkcija. TWQ cilindras, tinkamas 10–150 kg padėklų ir įrankių stabdymui, stoties ribojimui ir perkėlimo padėties nustatymui, yra nebrangus standartinis sprendimas lengvos ir vidutinės apkrovos automatizavimo scenarijams.

 1.1 Fiksuoto montavimo aukščio dizainas

     Integruotas fiksuoto aukščio korpusas užtikrina greitą ir nesudėtingą montavimą su dideliu pasikartojančio padėties nustatymo tikslumu. Jis puikiai atitinka standartizuotus konvejerių stoties išdėstymus, pašalindamas aukščio reguliavimo procedūras ir pagerindamas diegimo vietoje efektyvumą.

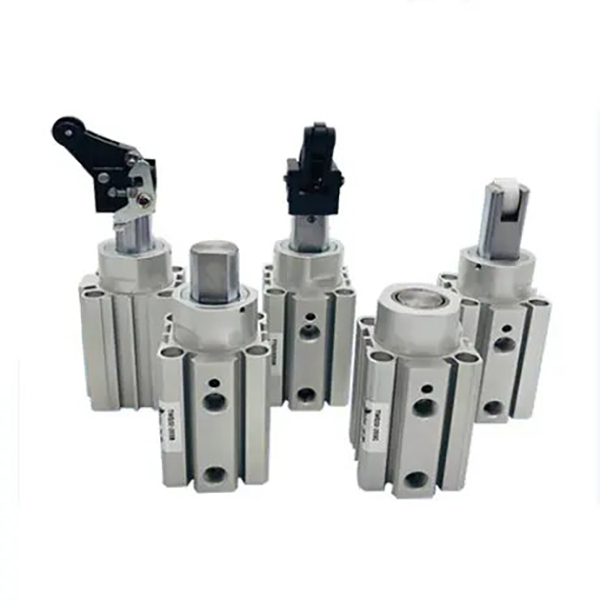

 1.2 Keturi universalūs strypo galų tipai (pagrindinis pranašumas)

     • B plokščio strypo tipas: Nesisukanti plokščio stūmoklio strypo konstrukcija užtikrina stabilų stabdymą ir didelį atsparumą ekscentrinei apkrovai, išlaikant tikslią padėtį šoninės jėgos sąlygomis.

     • C Apvalaus strypo tipas: Sustorintas tvirtas apvalus stūmoklio strypas su padidintu atsparumu smūgiams, specialiai sukurtas darbo sąlygoms, kai yra didelė šoninė jėga ir tikslūs įrankių padėties reikalavimai.

     • R ritinėlio svirties tipas: Svirtis + riedėjimo kontaktinė struktūra sumažina stabdymo poveikį ir sklandžiai rieda, idealiai tinka didelės spartos nuolatiniam konvejerio linijos darbui.

     • K Reguliuojamo buferio svirties tipas: Integruotas reguliuojamas hidraulinis buferis leidžia laisvai reguliuoti amortizavimo pasipriešinimą, kad būtų galima prisitaikyti prie skirtingo svorio ir transportavimo greičio ruošinių, todėl pasiekiamas optimalus minkšto stabdymo efektas esant įvairioms darbo sąlygoms.

  1.3 Pasirenkama savaiminio užsirakinimo funkcija (R/K versija)

     Volo ir buferio svirties versijos palaiko pasirenkamą mechaninę savaime užsifiksuojančią konstrukciją. Sustabdžius ruošinio smūgį, cilindras automatiškai užfiksuoja svirties svirtį, kad būtų išvengta atšokimo ir stūmimo atgal, veiksmingai pašalinant ruošinio poslinkį ir žymiai pagerinant konvejerio stoties stabilumą ir nuoseklumą.

 1.4 Kompaktiškas dydis ir patvari konstrukcija

     Cilindro korpusas yra apdorotas kietu anodavimu, o stūmoklio kotas yra padengtas kietu chromu, užtikrinančiu puikų atsparumą dilimui ir smūgiams. Standartinis veikimas be alyvos prisitaiko prie švarios gamybos aplinkos ir suvirinimo apsaugos nuo purslų scenarijų. Rezervuoti jutiklių grioveliai keturiose pusėse leidžia montuoti magnetinį jungiklį be struktūrinių trukdžių, kad būtų galima lanksčiai išdėstyti.

  1.5 Įvairūs veikimo režimai

     Pasirenkamas dvigubo veikimo standartinis režimas ir vieno veikimo (spyruoklinio išplėtimo / spyruoklės įtraukimo) režimai apima automatinį važiavimą dviračiu, maitinimo išjungimo saugos ir laikino stabdymo poreikius, atitinkančius įvairias pramonės valdymo logikas.

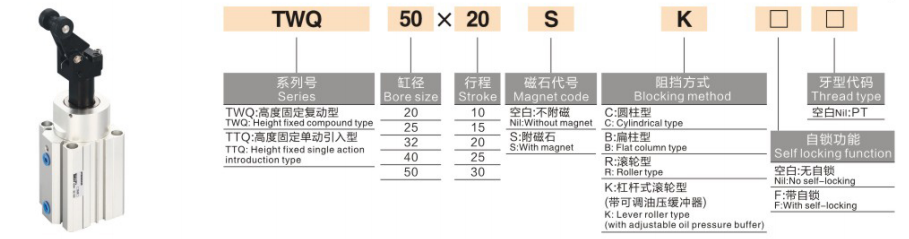

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipiniai modelių pavyzdžiai: TWQ32-20SB, TWQ50-30RK-F

 2. Standartinių užsakymų pavyzdžiai

     • Standartinis plokščio strypo modelis: TWQ32-20SB (φ32 anga, 20 mm eiga, plokščias kolonėlės strypo galas, guminis buferis)

     • Savaime užsifiksuojantis reguliuojamas buferio modelis: TWQ50-30RK-F (φ50 anga, 30 mm eiga, reguliuojama hidraulinio buferio svirtis, su savaiminio užsifiksavimo funkcija)

3. Bendrieji techniniai parametrai (20 ℃, 0,5 MPa standartinė sąlyga)

  3.1 Pagrindinės specifikacijos

     • Veikimo režimas: Dvigubo veikimo, vienpusio veikimo (spyruoklinis išplėtimas / spyruoklės įtraukimas)

     • Darbinio slėgio diapazonas: 0,05 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

     • Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (aplinka be ledo)

     • Buferio konfigūracija: S = dviejų galų guminis buferis; K = reguliuojamas hidraulinis buferis + dviejų galų guminis buferis

     • Tepimo režimas: Veikimas be alyvos

     • Diegimo būdas: Standartinis fiksuoto aukščio flanšo tvirtinimas

 3.2 Standartinis kiaurymės ir eigos derinys

  3.3 Teorinė stabdymo jėga (vienetas: N @0,5 MPa)

  3.4 Produkto svoris (vienetas: kg, standartinis eiga)

4. Pagrindinės konfigūracijos ir pasirinkimo gairės

  4.1 Strypo galo tipo pasirinkimas

     • B plokščio stulpelio tipas (rekomenduojama): Apsaugos nuo sukimosi ir didelio stabilumo konstrukcija, tinka mažoms apkrovoms (10–80 kg) ir mažam greičiui (≤0,3 m/s) be akivaizdaus šoninio smūgio.

     • C Apvalios stulpelio tipas: Sustorėjusi strypo konstrukcija, pasižyminti dideliu atsparumu smūgiams, idealiai tinka įrankiams padėties nustatymo scenarijus su didele šonine jėga.

     • R ritinėlio svirties tipas: Mažas smūgis ir sklandus riedėjimas, puikiai tinka didelio greičio (≤0,5 m/s) ir lengvos ir vidutinės apkrovos (30–100 kg) konvejerio linijoms.

     • K Reguliuojamo buferio svirties tipas: Pritaikomas slopinimas ir puikus atsparumas smūgiams, skirtas vidutinėms apkrovoms (50–150 kg), aukšto dažnio paleidimui-sustabdymui ir nestabilaus greičio darbo sąlygoms.

  4.2 Savaiminio užrakinimo funkcijos pasirinkimas

     • F savaime užsifiksuojančio tipo (rekomenduojama automatinėms linijoms): Galima tik R/K svirties versijoms. Apsaugo ruošinio atšokimą ir stoties poslinkį, labai pagerindamas automatinių linijų nuolatinio veikimo stabilumą.

     • Neužrakinamas tipas: Ekonomiškai efektyvus sprendimas scenarijuose su nedideliu atvirkštiniu poveikiu ir rankiniu atstatymu, nerekomenduojamas visiškai automatinėms gamybos linijoms.

  4.3 Veikimo režimo pasirinkimas

     • Dvigubo veikimo: Didžiausia stabdymo jėga su dvikrypčiais valdomais veiksmais, tinka aukšto dažnio ir visiškai automatinio valdymo scenarijus.

     • Vieno veikimo (pavasario pratęsimas): automatiškai išsiplečia, kad sustabdytų ruošinius nutrūkus elektrai, pirmenybę teikiant saugai pavojingose ​​stotyse ir apsaugos nuo maitinimo išjungimo programose.

     • Vieno veikimo (spyruoklinis įtraukimas): Sustoja tiekiant orą ir automatiškai atleidžiamas, kai išjungiamas maitinimas, pritaikytas įprastai atidarytoms konvejerio linijoms ir laikinai sustabdyti.

5. Tipiniai taikymo scenarijai

     • Lengvos ir vidutinės apkrovos konvejerių linijos: Taikoma 10–150 kg padėklų ir įrankių plokščių sustabdymui, ribojimui ir perkėlimui elektronikos, buitinės technikos ir maisto pramonėje.

     • Didelės spartos medžiagų krovos linijos: R/K svirties konstrukcija užtikrina sklandų nulinio smūgio stabdymą lengvos apkrovos didelės spartos (≤0,5 m/s) ruošiniams ant ritininių ir juostinių konvejerių.

     • Automatizuotos įrangos stotys: Kompaktiškas korpusas, skirtas lengvam montavimui, plačiai naudojamas staklių pakrovimo / iškrovimo ribojimui, surinkimo stoties padėties nustatymui ir tikrinimo stoties sustabdymui.

     • Pakavimo ir logistikos linijos: Idealiai tinka kartoninėms ir medžiagų dėžėms stabdyti, skirtingoms stotims blokuoti ir sukrauti, pasižymi didelėmis sąnaudomis ir mažai priežiūros reikalaujančia veikla.

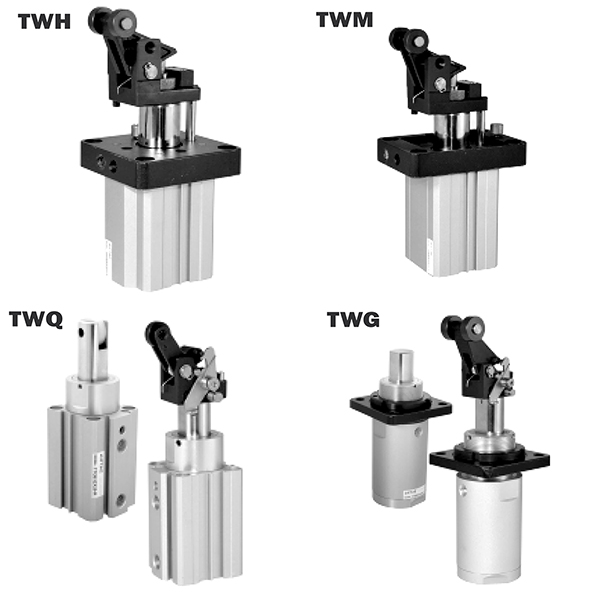

6. Greitas TWQ ir TWH/TWM serijos palyginimas

7. Trijų žingsnių greito pasirinkimo vadovas

     1. Skylės dydžio pasirinkimas: Pasirinkite kiaurymę pagal ruošinio svorį su 200 % saugos koeficientu (teorinė stabdymo jėga ≥ faktinė apkrova × 2). Pasirinkite φ25/φ32, jei apkrova mažesnė nei 80 kg; 80–150 kg apkrovai pasirinkite φ40/φ50.

     2. Strypo galo ir buferio pasirinkimas: Pritaikykite B plokščią strypą + S guminį buferį, skirtą mažos apkrovos mažo greičio scenarijams; greitaeigėms mažos apkrovos linijoms pasirinkite R ritinėlio tipą; pasirinkite K reguliuojamo buferio tipą vidutinės apkrovos ir aukšto dažnio darbo sąlygoms.

     3. Funkcinės konfigūracijos pasirinkimas: Įrengti F savaiminio užsirakinimo automatinėms gamybos linijoms; pasirinkti dvigubo veikimo režimą aukšto dažnio cikliniam valdymui; priimti vienpusio veikimo spyruoklinio išplėtimo režimą saugos prioriteto ir maitinimo išjungimo apsaugos stotims.

Vieno sakinio santrauka

     SOLH TWQ serijos fiksuoto aukščio kamščio cilindras pasižymi kompaktiška konstrukcija, suderinamumu su keliais strypais ir pasirenkamomis savaime užsifiksuojančiomis bei reguliuojamomis buferio funkcijomis, užtikrinančiomis nebrangius, stabilius ir lanksčius stabdymo sprendimus 10–150 kg lengvoms ir vidutinio sunkumo automatizuotoms konvejerių sistemoms.
