VCC serijos pneumatinio skysčio valdymo vožtuvas | 2/3 krypčių pilotuojamas vožtuvas vandens pagrindu ir tirpiklių skysčiams

Gamintojas: SOLH by Richge Technology | Korozijai atsparus mažai likučių skysčių perjungimo vožtuvas

1. Produkto apžvalga

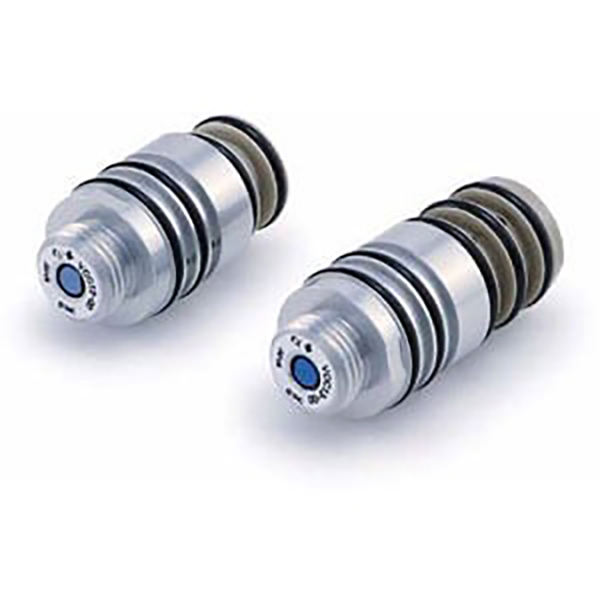

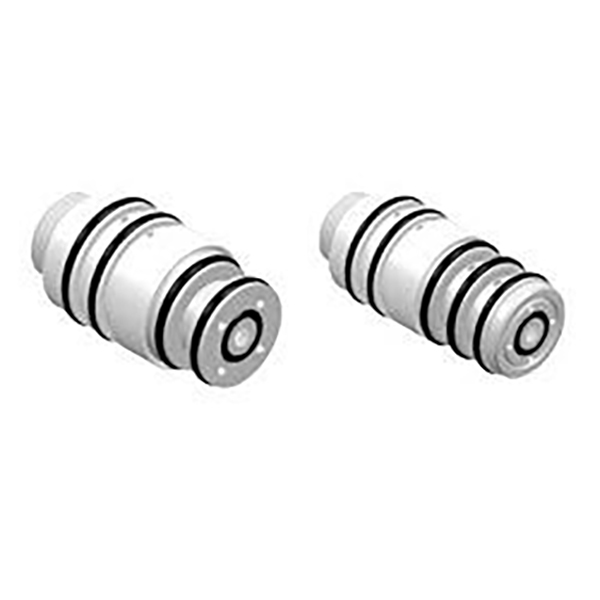

     SOLH VCC serija yra aprofesionalus pilotuojamas skysčių perjungimo vožtuvas, specialiai sukurtas skysčiams vandens ir tirpiklių pagrindu. Jis siūlo du konstrukcinius tipus: 2 krypčių (VCC12 / VCC12D) ir 3 krypčių (VCC13), skirtus dažų, rašalo ir valymo skysčio perjungimui ir valdymui purškimo linijose ir skysčių tiekimo sistemose. Naudojant visą PTFE diafragmos struktūrą su nuline slydimo trinties konstrukcija, ji veiksmingai sumažina skysčių likučius ir dažų kietėjimo užsikimšimą. Puikus atsparumas korozijai, itin mažas likutinis veikimas ir savaime saugi pneumatinė pavara yra idealus švarus valdymo komponentas automatiniam purškimui, kelių spalvų perjungimui, laboratorinių skysčių paskirstymui ir įvairioms cheminių skysčių darbo sąlygoms.

2. Pagrindiniai modeliai ir taikymo funkcijos

3. Pagrindinės produkto savybės

  3.1 Puikus daugiasluoksnis atsparumas korozijai

     Visos su skysčiais besiliečiančios dalys yra pagamintos iš aukštos kokybės PTFE (teflono), PEEK ir nerūdijančio plieno sandarinimo medžiagų. Bendra struktūra yra atspari vandens pagrindo dažams, organiniams tirpikliams (pvz., butilo acetatui), valymo priemonėms ir įvairioms cheminėms terpėms be patinimo, senėjimo ar vidutinio užteršimo. Jis visiškai atitinka griežtus automobilių dangos, elektronikos, maisto ir medicinos pramonės švaros standartus.

  3.2 PTFE diafragma, be slydimo trinties, itin mažai likučių ir lengvas valymas

     Naujoviška diafragmos struktūra pašalina tradicinius slankiojančio vožtuvo pagrindinius komponentus. Skystis liečiasi tik su lygiu PTFE diafragmos paviršiumi, visiškai išvengdamas vožtuvo šerdies užstrigimo ir dažų kietėjimo likučių. Jis užtikrina kruopštų valymą keičiant skystį / spalvą, labai sumažindamas medžiagų švaistymą ir įrangos prastovą bei pagerindamas nuolatinį gamybos efektyvumą.

  3.3 Gryna pneumatinė pavara, saugus ir stabilus veikimas

     Priima bandomąjį pneumatinį valdymo režimą su stabiliu valdymo slėgio diapazonu 0,4–0,7 MPa. Darbo procese nedalyvauja jokie elektriniai komponentai, nulinė elektros kibirkšties rizika, savaime saugus degioje ir sprogioje aplinkoje, pavyzdžiui, dengimo dirbtuvėse ir cheminių medžiagų gamybos linijose. Jis pasižymi greitu ir sklandžiu atsaku bei ilgalaikiu stabiliu ciklo veikimu.

  3.4 Kompaktiškas ir lengvas, lankstus integruotas montavimas

     Miniatiūrinis lengvas korpuso dizainas prisitaiko prie roboto rankos tvirtinimo ir siauros įrangos erdvės išdėstymo. Jis palaiko 30 mm žingsnio kolektoriaus montavimo konstrukciją su iki 2 vožtuvų, sumontuotų ant vieno pagrindo. Galimas mišrus dviejų ir trijų krypčių vožtuvų montavimas, efektyviai taupantis montavimo vietą ir supaprastinantis vamzdynų išdėstymą vietoje.

  3.6 Itin ilgas tarnavimo laikas ir didelis patvarumas

     Optimizuota diafragma ir sandarinimo struktūra pagerina atsparumą dilimui ir senėjimą. Tarnavimo laikas pasiekiadaugiau nei 5 milijonai ciklų dažymo sąlygomis ir10 milijonų ciklų vandens/oro darbo sąlygomis, visiškai prisitaikant prie ilgalaikės nenutrūkstamos pramoninės gamybos ir sumažinant įrangos priežiūros dažnumą bei sąnaudas.

  3.7 Universalus ryšys ir tvirtas suderinamumas

     Įrengtos standartinės SUS316L nerūdijančio plieno VCK serijos jungtys, suderinamos su φ6–φ12 mm vamzdeliais. Pasirenkamos tiesios, 45° ir 90° sukamosios jungtys palaiko lankstų vamzdyno krypties reguliavimą, puikiai prisitaikant prie sudėtingų vamzdynų išdėstymo vietoje reikalavimų.

4. Išsamios techninės specifikacijos

5. Tipiniai taikymo scenarijai

     • Automatikos purškimo pramonė: automobilių, buitinės technikos ir techninės įrangos purškimo linijos, palaikančios greitą kelių spalvų spalvų perjungimą ir dviejų komponentų proporcingą dažų valdymą.

     • Laboratorijos ir farmacijos pramonė: Tikslus skysčių paskirstymas, terpės maišymas ir gradiento perjungimas, skirtas aukštos kokybės skysčių chromatografijai ir eksperimentinei bandymų įrangai.

     • Švarios pramonės gamyba: Elektronikos, maisto ir medicinos įrangos skysčių kontrolė be likučių, išvengiant vidutinės taršos ir užtikrinanti gamybos švarą.

     • Cheminė ir valymo įranga: Organinių tirpiklių, valymo priemonių ir pramoninių darbo terpių ciklinis įjungimas ir įjungimas.

Vieno sakinio santrauka

     SOLH VCC serijos vandens/tirpiklio skysčio valdymo vožtuvas pasižymi visišku atsparumu korozijai, neslystančia mažai likučių turinčia diafragmos struktūra, savaime saugia pneumatine pavara ir itin ilga eksploatavimo trukme, todėl yra efektyvus ir patikimas skysčių perjungimo sprendimas automatizuotam purškimui, laboratoriniam tikslumo paskirstymui ir švarių cheminių skysčių valdymo scenarijams.
