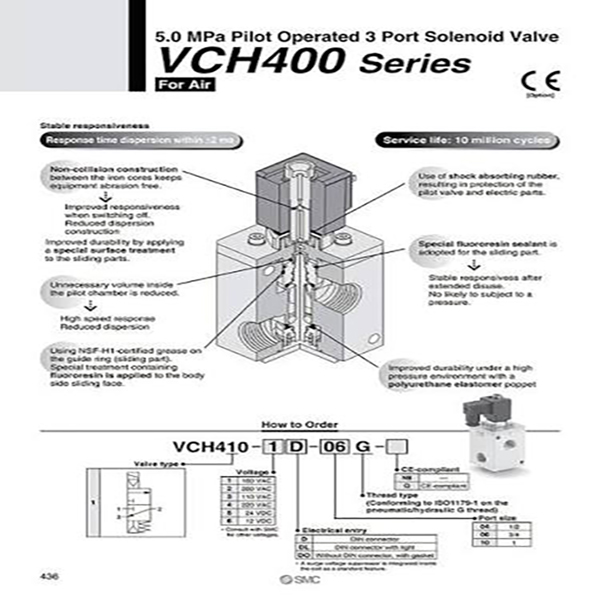

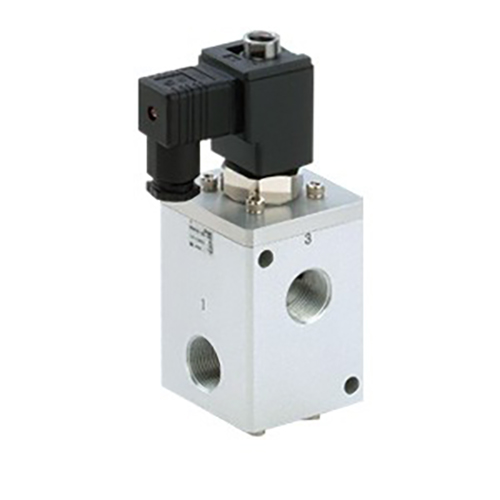

VCH400 (VCH410) serijos aukšto slėgio pilotinis 3 jungčių elektromagnetinis vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     Sukurta ir pagaminta SOLH pagal Richge technologiją, VCH400 serija (dažniausiai vadinama VCH410) yra aukšto slėgio pilotuojamas 3 angų solenoidinis vožtuvas. Specialiai sukurtas vidutinio ir aukšto slėgio suspausto oro ir inertinių dujų vamzdynams, jo maksimalus vardinis darbinis slėgis iki 5,0 MPa, išskirtinė srauto talpa ir stabilus aukšto slėgio perjungimo veikimas, tarnaujantis kaip pagrindinis valdymo komponentas aukšto slėgio įkrovimui, oro išleidimui ir slėgio perjungimui pramoninei įrangai.

Pagrindinių techninių specifikacijų lentelė

Modelio kodavimas ir funkcinis apibrėžimas

Modelio kodo pavyzdys: VCH410-06-5D

     --VCH410: serijos bazinis kodas

     --06: prievado dydžio kodas (G3/4)

     --5D: DC24V maitinimo šaltinis + DIN elektros jungtis Sufiksų kodai apima prievado dydį, ritės įtampą ir laidų gnybtų tipus, kad būtų galima visiškai atskirti konfigūraciją.

Funkcinė klasifikacija

     --VCH410 (normaliai uždaras NC): išvesties prievadas automatiškai išsiskleidžia, kai maitinimas išjungiamas, idealiai tinka pagrindiniam oro tiekimo įjungimui ir išjungimui.

     --Naudojamas kaip pasirinkimo vožtuvai ir įkrovimo bei išleidimo kilpos valdymas; Prieš projektuojant vamzdyną turi būti patvirtintas priešslėgis ir perjungimo slėgio diapazonas.

Pagrindinės atrankos gairės

     - Pirmenybė teikiama pagrindinių parametrų patvirtinimui: darbinis slėgis, prievado sriegio dydis, NC/NO funkcija, ritės įtampa ir elektros laidų sąsaja.

     -- Jei norite perjungti aukštą slėgį arba perjungti dvigubą aukšto / žemo slėgio keitimo sąlygas, suderinkite su SOLH VCHR serijos aukšto slėgio reguliatoriais, kad stabilizuotumėte tarpinės grandinės slėgį.

     --Reikalingas švaraus sauso oro tiekimas, kurio filtravimo tikslumas ≤5 μm; alyvos dulksna ir kietųjų dalelių priemaišos pagreitins sandariklio susidėvėjimą ir drastiškai sutrumpins tarnavimo laiką.

Montavimo ir priežiūros instrukcijos Montavimo taisyklės

     -- Draudžiama montavimo kryptis: ritė niekada neturi būti nukreipta žemyn, kad dulkės, vanduo ir pašalinės dalelės nepatektų į armatūros bloką ir nesukeltų strigimo.

     -- Standartinis sriegio priveržimo momentas:

         *G1/2, G3/4 sriegio prievadai: 28–30 N·m

         *G1 sriegio prievadas: 36–38 N·m

Įprastos priežiūros reikalavimai

     -- Periodiškai tikrinkite sandarumą ir elektros laidų sandarumą.

     - Suaktyvinkite visą perjungimo ciklą kartą per 30 dienų, kad išvengtumėte ritės sukibimo ir užsikimšimo dėl ilgalaikės statinės būsenos.

Vieno sakinio santrauka

     SOLH VCH410 aukšto slėgio bandomasis 3 jungčių solenoidinis vožtuvas palaiko iki 5,0 MPa darbinį slėgį, turi elastingą poliuretano sandariklį, didelio srauto G standartines prievadas ir 10 milijonų ciklų tarnavimo laiką, patikimą specialų perjungimo vožtuvą vidutinio ir aukšto slėgio oro ir inertinių dujų įkrovimo ir išleidimo pramoninėms valdymo grandinėms.
