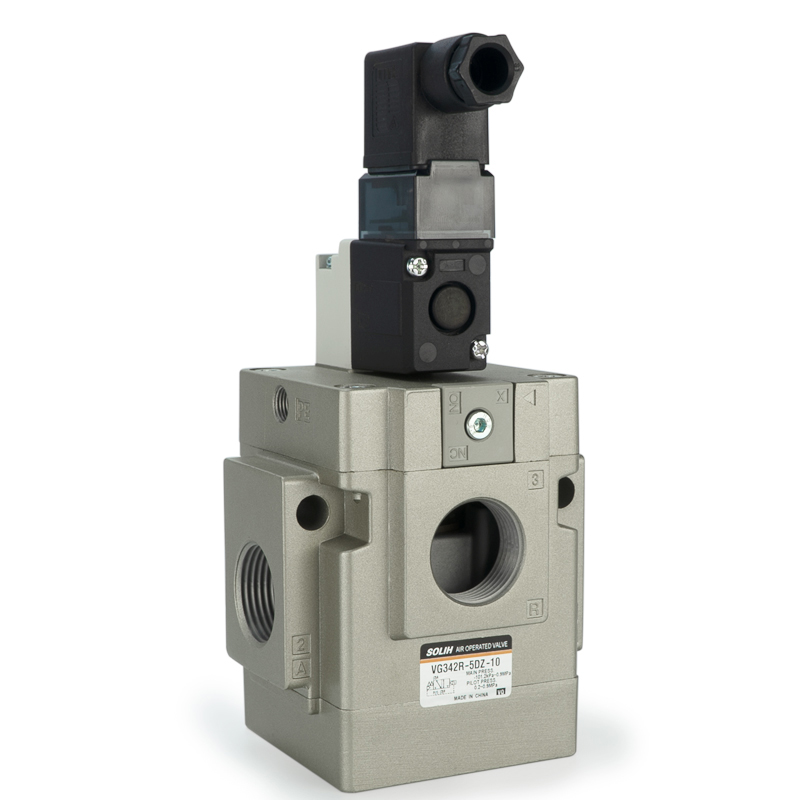

VG342 serijos 3 krypčių pilotuojamas cilindrinis solenoidinis vožtuvas | Didelio srauto vakuuminis ir pneumatinis valdymo vožtuvas

Gamintojas: SOLH by Richge Technology | Didelio srauto mažos galios 3 jungčių pneumatinis solenoidinis vožtuvas

1. Produkto apžvalga

     SOLH VG342 serija yra adidelio srauto 3 krypčių pilotuojamo vožtuvo tipo solenoidinis vožtuvas, profesionaliai sukurtas oro, vakuumo ir žemo slėgio skysčių valdymui standartinėse pneumatinėse sistemose. Pasižymi elastomeriniu sandarinimu, veikimu be tepimo, ypač mažomis energijos sąnaudomis ir plačiu slėgio pritaikymu, jis palaiko lankstų perjungimą tarp normaliai uždaro (NC), normaliai atidaryto (NO) ir išorinio valdymo režimų, nes paprastas dangtelio keitimas. Didelis srauto pajėgumas, greitas atsakas ir aukšto dažnio ciklo veikimas yra universalus ir efektyvus šerdies valdymo vožtuvas vakuuminėms sistemoms, didelio vamzdžio pneumatinėms pavaroms ir kelių grandinių kolektoriaus pneumatinei įrangai.

2. Pagrindinės produkto savybės

     • Profesionali atramų konstrukcija ir patikimas sandarinimas: Pritaikytas 3 jungčių pilotuojamo angos dizainas su labai elastinga elastomero sandarinimo struktūra, užtikrinančia nulinį nuotėkį, sandarų atjungimą ir stabilų ilgalaikį ciklinį veikimą.

     • Platus prisitaikymas prie terpės ir slėgio: Tinka suslėgto oro ir vakuuminei aplinkai. Vidinis bandomasis režimas palaiko 0,2–0,9 MPa, o išorinis bandomasis režimas apimapilnas vakuumas -101,2 kPa iki 0,9 MPa, prisitaikantis prie įvairių žemo slėgio ir vakuumo darbo sąlygų.

     • Be tepimo ir mažai priežiūros reikalaujantis: Optimizuotas vidinis konstrukcinis dizainas pašalina alyvos tepimo poreikį, sumažina kasdienės priežiūros išlaidas ir išvengia vidutinės taršos, tinka švarios pramonės scenarijams.

     • Dvigubi energijos vartojimo režimai ir energijos taupymas: Standartinė nuolatinės srovės galia tik 4W; Pasiekia mažos galios ir ilgalaikio maitinimo tipai1,8 W itin mažas energijos suvartojimas, efektyviai sumažinant įrangos, veikiančios energijos sąnaudas.

     • Puikus didelio srauto našumas: Maksimali efektyvaus srauto C vertė siekia 38 dm³/(s·bar), o Cv vertė iki 9,8. Jis palaiko kelių kalibrų specifikacijas, kurių efektyvus skerspjūvio plotas yra iki 210 mm², atitinkantis didelio srauto greito vėdinimo reikalavimus dideliems pneumatiniams komponentams.

     • Lankstus funkcinis perjungimas: Vožtuvo funkciją galima laisvai konvertuoti į NC (paprastai uždarytas), NO (normaliai atidarytas) ir išorinius pilotinius režimus tik pakeitus viršutinį dangtį, įgyvendinant vieno vožtuvo universalumą ir sumažinant modelio atsargų išlaidas.

     • Daugiafunkcinis pritaikymas: Gali būti naudojamas kaip įprastas įjungimo ir išjungimo valdymo vožtuvas, taip pat kaip pasirinkimo vožtuvas ir paskirstymo vožtuvas pagal išorinę piloto konfigūraciją, ypač gerai suderinamas su scena.

3. Išsamios techninės specifikacijos

4. Elektros specifikacijos

 4.1 Nominali įtampa

     • AC įtampa: 100 V, 110 V, 200 V, 220 V, 240 V (50/60 Hz)

     • DC įtampa: 12V, 24V

  4.2 Energijos suvartojimas

     • Standartinė DC: 4W

     • Mažos galios (Y tipas): 1,8W

     • Ilgai maitinamas (E tipas): 1,8W

     • AC: Inrush 12.7VA / Holding 7.6VA

  4.3 Laidų sujungimo būdas

     • G tipas: Tiesioginio išėjimo laidai

     • D tipas: DIN lizdo tipas (pasirinktinai su indikatoriaus lempute / apsauga nuo viršįtampio)

5. Modelių kodavimo taisyklės ir aiškinimas

  Tipiško modelio pavyzdys: VG342-04G-1A

     • VG342: 3 krypčių didelio srauto pilotuojamo magnetinio vožtuvo vožtuvo serijos kodas

     • Prievado dydžio kodas: 04=1/2", 06=3/4", 10=1"

     • Laidų tipas: G = tiesioginis išėjimas, D = DIN lizdas

     • Įtampos kodas: 1=AC100V, 4=AC220V, 6=DC24V

     • Grandinės režimas: A = normaliai uždarytas (NC), B = normaliai atidarytas (NO), R = išorinis pilotas

6. Tipiniai taikymo scenarijai

     • Vakuuminės sistemos valdymas: Puikiai tinka vakuuminiams siurbimo puodeliams, vakuumo generatoriams ir automatinėms vakuumo laikymo ir atleidimo grandinėms.

     • Didelio srauto pneumatinės pavaros: Suderintas su didelės skylės cilindrais ir pneumatiniais griebtuvais, kad būtų galima greitai ir galingai veikti pneumatinius veiksmus.

     • Žemo ir mikroslėgio skysčių grandinės: Stabilus žemo slėgio pneumatinių ir mikroslėgių skysčių transportavimo sistemų valdymas.

     • Kolektoriaus vožtuvų sistema: Naudojamas kaip pagrindinis valdymo vožtuvas ir pasirinkimo / paskirstymo vožtuvas kelių grandinių integruotoms pneumatinėms sistemoms.

     • Aukšto dažnio energiją taupanti įranga: Tinka automatizuotai įrangai, kuriai reikalingas dažnas įjungimas ir išjungimas bei ilgalaikis energiją taupantis veikimas.

Vieno sakinio santrauka

     Integruotas SOLH VG342 serijos 3 krypčių pilotuojamas solenoidinis vožtuvasdidelis srautas, suderinamumas su vakuumu, mažas energijos suvartojimas ir kelių režimų perjungiamos funkcijos, yra didelio našumo, energiją taupantis ir universalus šerdies valdymo vožtuvas, skirtas vakuuminėms sistemoms, didelio srauto pneumatinėms grandinėms ir aukšto dažnio automatizuotai įrangai.
