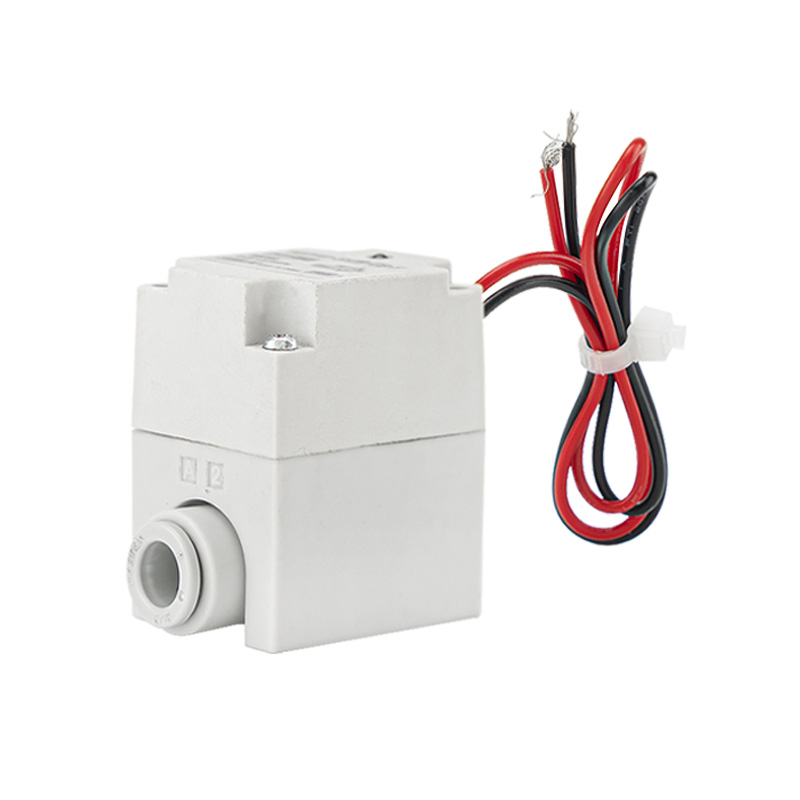

VQ21A serijos 2 prievado valdomas solenoidinis vožtuvas – skirtas sausam orui

Prekinis ženklas:SOLH pagal Richge Technology

1. Produkto padėties nustatymas

     SOLH VQ21A serija yra pilotuojamas 2 angų solenoidinis vožtuvas, sukurtas išskirtinai sauso suspausto oro grandinėms, kad būtų galima valdyti oro grandinės įjungimą ir išjungimą. Jame integruotas itin greitas atsakas, didelis srauto pajėgumas, ilgesnis tarnavimo laikas ir mini lengvas kontūras. Šis specialus valdymo komponentas idealiai tinka sauso oro sistemoms, oro pūtimui, išsekimui ir valymui pramoninėmis darbo sąlygomis.

2. Pagrindinės pagrindinės savybės

– Optimizuotas sauso švaraus oro ir be alyvos grandinėms

     Vidinė konstrukcija ir sandarinimo medžiagos yra specialiai pritaikytos sausam suslėgtam orui. Jis suderinamas su švaraus oro tiekimo sistemomis be alyvos, kad būtų užtikrintas stabilus ir pastovus veikimas ir labai pailgėtų tarnavimo laikas.

- Pilotinės pavaros dizainas su stabiliu žemo slėgio paleidimu

     Sklandžiai veikia esant žemam įleidimo slėgiui ir išlieka funkcionalus net esant svyruojančiam oro šaltinio slėgiui. Pasižymi dideliu reagavimo greičiu, mažu ritės energijos suvartojimu ir sklandžiu perjungimu.

-- Kompaktiškas lengvas korpusas su dideliu srauto pajėgumu

     Mažas dydis ir lengvas svoris užima minimalią montavimo vietą. Optimizuoti vidiniai srauto kanalai užtikrina išskirtinį srauto pajėgumą, kad patenkintų didelio kiekio išmetimo ir oro pūtimo poreikius.

– Itin greitas atsakas ir nuolatinis aukšto dažnio veikimas

     Itin trumpas atsako laikas palaiko ilgalaikį didelio ciklo perjungimą, puikiai tinka didelio greičio valymui, skysčių purškimui ir nutrūkstamam impulsų valdymui.

-- Integruotos vienu paspaudimu įstumiamos jungiamosios detalės supaprastintam vamzdynui

     Tiekiamas su gamykloje įdiegtomis integruotomis greito prijungimo detalėmis. Vamzdžius galima prijungti tiesiai be papildomų adapterių, drastiškai sutrumpinant surinkimo ir priežiūros laiką vietoje.

-- Ilgas tarnavimo laikas ir veikimas be tepimo

     Aukščiausios kokybės elastinga sandarinimo konstrukcija pašalina tepalinės alyvos poreikį, palaiko švarų ir ekologišką oro kilpą, stabilų ilgalaikį veikimą ir mažą gedimų skaičių.

- IP65 aukštas apsaugos laipsnis ir geras prisitaikymas prie aplinkos

     Dulkėms ir lašeliams atspari konstrukcija atspari alyvos užteršimui ir mechaninei vibracijai, patikima bendrajai automatikos įrangai ir atšiaurioms pramoninių dirbtuvių aplinkoms.

-- Įrankio užrakintas pasirenkamas rankinis nepaisymas

     Įrankiu užrakintas rankinis mygtukas galimas įrangos derinimui, įprastiniam patikrinimui ir avariniam rankiniam perjungimui, taip pagerinant veikimo saugą ir patogumą.

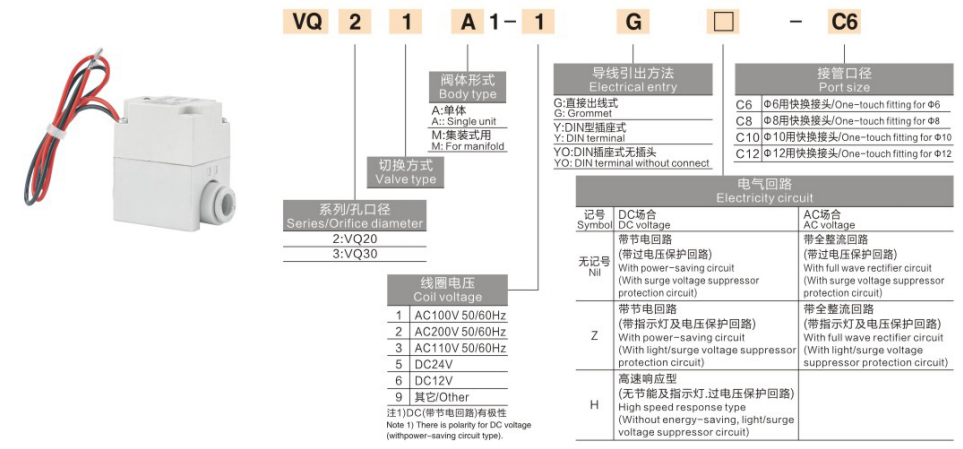

3. Visos techninės specifikacijos

     -- Prievado išdėstymas: 2 prievadų, 2 padėčių vienas solenoidas

     -- Veikimo tipas: valdomas pilotu

     --Taikoma terpė: sausas suslėgtas oras

     – Darbinio slėgio diapazonas: 0,01–0,6 MPa

     - Aplinkos ir vidutinė temperatūra: -10 ℃ ~ +50 ℃

     --Reakcijos laikas: ≤7 ms

     --Quick Connect Dydžiai: φ6 / φ8 įstumiami jungiamosios detalės (C6 / C8)

     -- Sandarinimo tipas: elastingas guminis sandariklis

     --Tepimo reikalavimas: be tepalo

     -- Rankinis valdymas: pasirenkamas įrankiu užrakinamas rankinis nepaisymas

     - Galimos ritės įtampos: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     -- Apsaugos įvertinimas: IP65 atsparus dulkėms ir lašams

     -- Montavimo parinktys: atskiras vieno tvirtinimo / kolektoriaus rietuvės tvirtinimas

4. Tipiniai taikymo scenarijai

     -- Sauso oro vamzdynų ir švaraus be alyvos oro tiekimo sistemų įjungimo-išjungimo valdymas

     --Ruošinio valymo, dulkių šalinimo, oro aušinimo ir išmetimo valdymo grandinės

     --Automatizuotos pakavimo, elektronikos, spausdinimo ir maisto perdirbimo mašinos

     -- Pneumatinės kilpos reikalauja itin greito atsako, didelio srauto, ilgo tarnavimo laiko ir kompaktiško įrengimo ploto

Vieno sakinio santrauka

     SOLH VQ21A pilotuojamas 2 angų solenoidinis vožtuvas, skirtas sausam orui, užtikrina itin greitą ≤7 ms atsaką, didelį srautą, kompaktišką lengvą konstrukciją, integruotas įstumiamas jungtis ir nereikalaujantį techninės priežiūros, todėl yra efektyvus įjungimo ir išjungimo valdymo sprendimas visoms sauso švaraus oro grandinėms.
