    VS1 (Zn63a) -12 Modelis Aukštos įtampos vidaus įtampos epoksidinės dervos vakuuminio pertraukiklio poliai taikomi 12 kV vardinės įtampos elektros sistemai kaip apsauginis ir valdymo bloko valdymo blokas, skirtas elektros tinklo įrangai ir pramoninei energijos įrangai, kurią ji gali aprūpinti KYN28 (GZS1), XGN, GG-1A ir kitomis skirstomojo pluošto rūšimis. Susiję produktai: izoliuotas rankinisvedis, saugiklio rankinisvedis ir įtampos transformatoriaus rankinisvedis

    VS1 (Zn63a) -12serijas-vidaus vakuuminis pertraukiklis su įprastu izoliuotu cilindru yra trijų frazių A.C. 50 Hz vidaus galios paskirstymo įranga su vardine 12 kV įtampa. Jis naudojamas apsaugoti elektros įrangos valdymą pramonės ir kasybos įmonių, elektrinių ir pastotės srityse. Šis tipo vakuuminių grandinių pertraukiklis atitinka nacionalinius standartus ir IEC standarto nustatymą, galimybė pasiekia M2-E2-C2 laipsnį.

    Produktas priima sudėtinį izoliacijos kelią, pavasario įkrautą veikimą ir strypo stūmimo mechanizmą, su mažo tūrio, kompaktiško dizaino ir patikimo veikimo savybėmis. Tai gali lengvai atitikti skirstomuosius įrenginius ir patenkinti „penkių prevencijų“ reikalavimus.

    Tokį vakuuminio grandinės pertraukiklį galima naudoti daugeliui skirstomųjų įrenginių, tokių kaip „Kyn28“ (GZS1). Šiose produktų serijoje yra: VCB sunkvežimių izoliacijos sunkvežimis ir saugiklių sunkvežimis ir kt.

Struktūrinės savybės

1. Ši VCB serija naudojama integruotas veikimo mechanizmo ir VCB korpuso dizainas su pagrįstu, gražiu ir kompaktiška išdėstymu.

2. Ši VCB pritaikyto vertikalios izoliacijos namo serija nuo poveikio dėl skirtingų orų gali veiksmingai užkirsti kelią išorinių veiksnių pažeidimams.

3. Du skirtingi fiksuoto tipo ir išėmimo tipo montavimo vienetas gali atitikti skirtingus skirtingų skirstomųjų įrenginių reikalavimus.

4. Lanko gesinimo kamera ir grandinės pertraukiklio eksploatavimo mechanizmas yra išdėstytos iš priekio iki galo ir sujungta kaip visuma per transmisijos mechanizmą.

5. Izoliacinis cilindras susidaro naudojant APG (automatinio slėgio geliacijos) naują procesą.

6.Nini sijonai ir armatūriniai šonkauliai pridedami prie izoliacinio cilindro, o tai padidina izoliacijos lygį ir galimybę atlaikyti dinamikines sroves.

7. VAKUMO ARC GELIMINIMO KAMERA Įrengta izoliacinio cilindro viduje, efektyviai užkirsti kelią pažeidimams ir paviršiaus užterštumui, kurį sukelia svetimi objektai, tuo pačiu sumažinant bendrą grandinės pertraukiklio dydį.

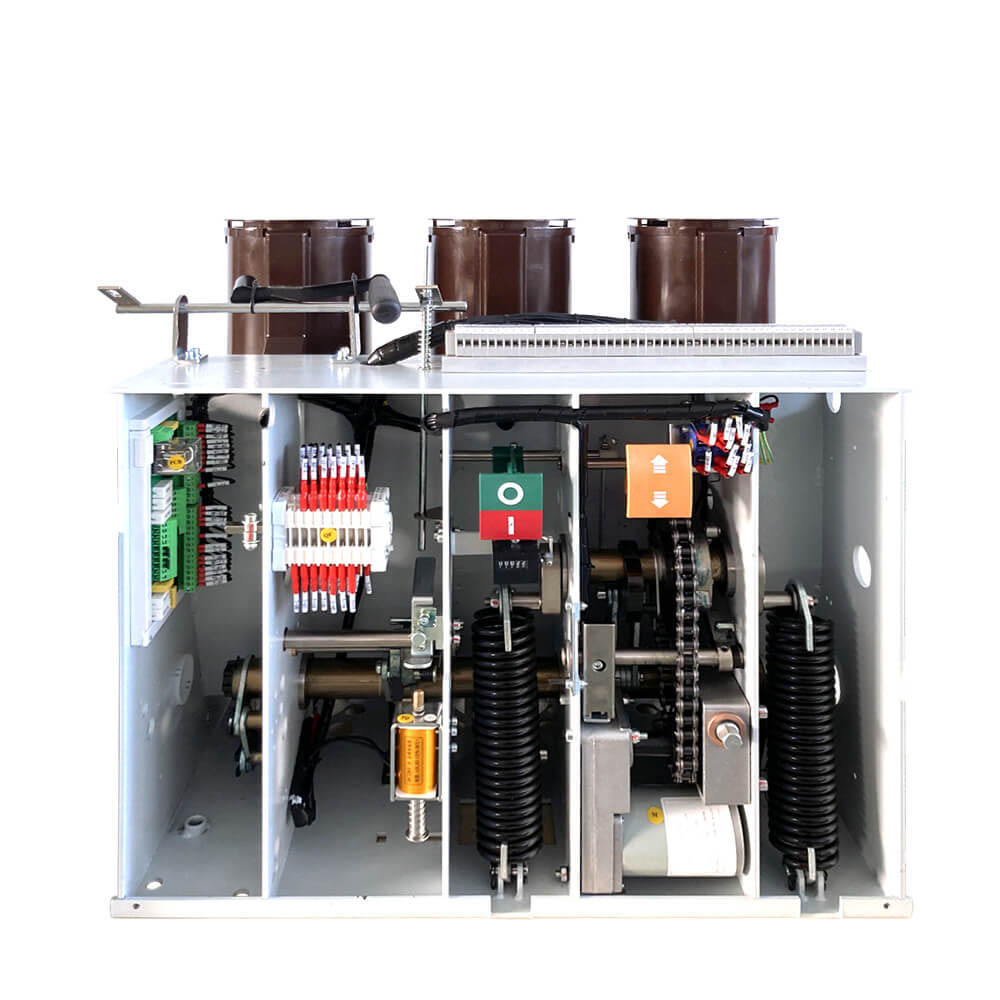

8. Veiklos mechanizmas priima pavasarį saugomą energijos dizainą, užtikrinantį tiek elektrinių, tiek rankinių energijos kaupimo funkcijas.

9. Pažengęs ir racionalus buferio įtaisas užtikrina, kad atjungimo metu nėra atgarsio, sumažinant atjungimo poveikį ir vibraciją.

10NO REIKALINGA REIKALINGA IR REIKALAVIMAS, KURIAS VEIKIMAS MINTINIAI PRIEŽIŪRA arba NUSTATYMAS.

11. Mechaninė gyvenimo trukmė gali pasiekti iki 20 000 operacijų

Pagrindinė informacija.

Techniniai parametrai

Techniniai brėžiniai

Aplinkos sąlygų taikymas:

1. Aplinkos temperatūra: -10 ℃ -+40 ℃

2. Aplinkos drėgmė: vidutinė dienos drėgmė turėtų būti ne didesnė kaip 95%; Vidutinė mėnesio drėgmė turėtų būti ne didesnė kaip 90%;

3. Žemės drebėjimo intensyvumas: neviršija 8 laipsnių

4. Sočiųjų garų slėgis: Vidutinis dienos slėgis turėtų būti ne didesnis nei2. 2kPa, vidutinis mėnesio slėgis turėtų būti ne didesnis kaip 1,8 kPa;

5. Aukštis virš jūros lygio: mažiau nei 1000 m; (neįskaitant specialių reikalavimų)

6.1t turėtų būti įrengtas tose vietose be ugnies, sprogimo, rimto nešvarumų, cheminės korozijos ir smurtinio VS1 raciono.
