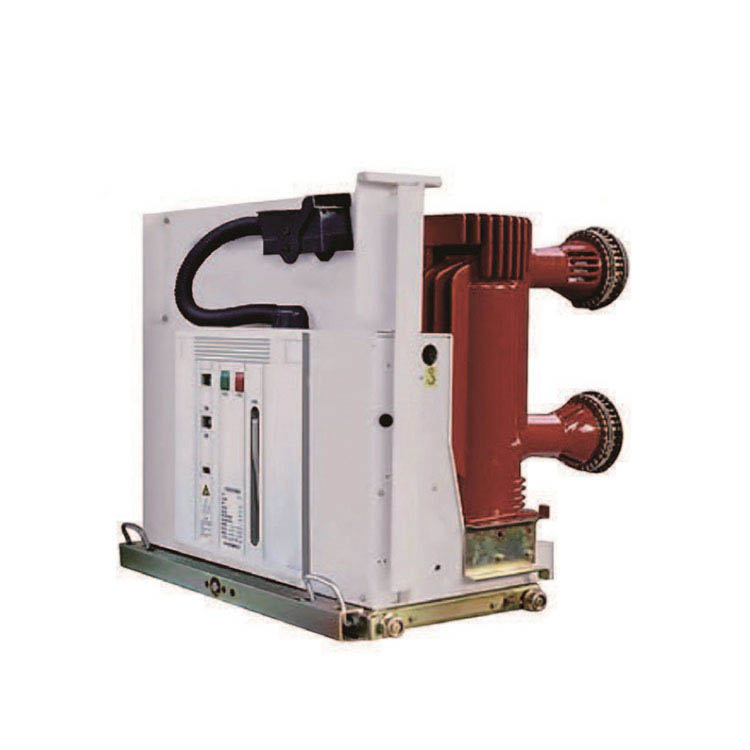

VSG-24 įterptas polių tipo VCB pertraukiklio vidaus grandinės pertraukiklis 24KV
Šie principai šiandien labiau nei bet kada yra mūsų, kaip tarptautiniu mastu aktyvaus vidutinio dydžio verslo, skirto transformatorių pastotės paskirstymo spintelės, sėkmės, žemos įtampos spintelės skirstomojo įrenginio, trijų fazių ransformerio. Profesinį atsakymą gausite per 8 valandas. Patikėk mumis, niekada neprarasite širdies. Mes tarnaujame visuomenei ir vartotojams, kuriuose idėja plėtoti industrializaciją. Nuo mūsų įsteigimo mes užmezgėme ilgalaikius bendradarbiavimo ryšius su daugeliu įmonių, turinčių aukštos kokybės produktus, pagrįstas kainas ir puikias paslaugas.
VSG-24 serijos Aukštos įtampos vidaus įtampos vakuuminės grandinės pertraukiklio su įterptais poliais yra trijų fazių A.C 50Hz vidaus galios paskirstymo įranga, kurios vardine įtampa yra 24 kV. Jis naudojamas apsaugoti ir valdyti elektros įrangą pramonės ir „Ming Enterprise“, elektrinių ir pastotės srityse.
Pagrindinėje šio tipo vakuuminės grandinės pertraukiklio laidžioje grandinėje naudojamas įterptas stulpas, suderintas su moduline organizavimu ir integruota energijos kaupimo rankena. Bendras išdėstymas yra pagrįstas, tobulai su trumpumu ir iš tikrųjų suvokia laisvą prižiūrėjimą ir ilgesnį mechaninį bei elektrinį gyvenimą.

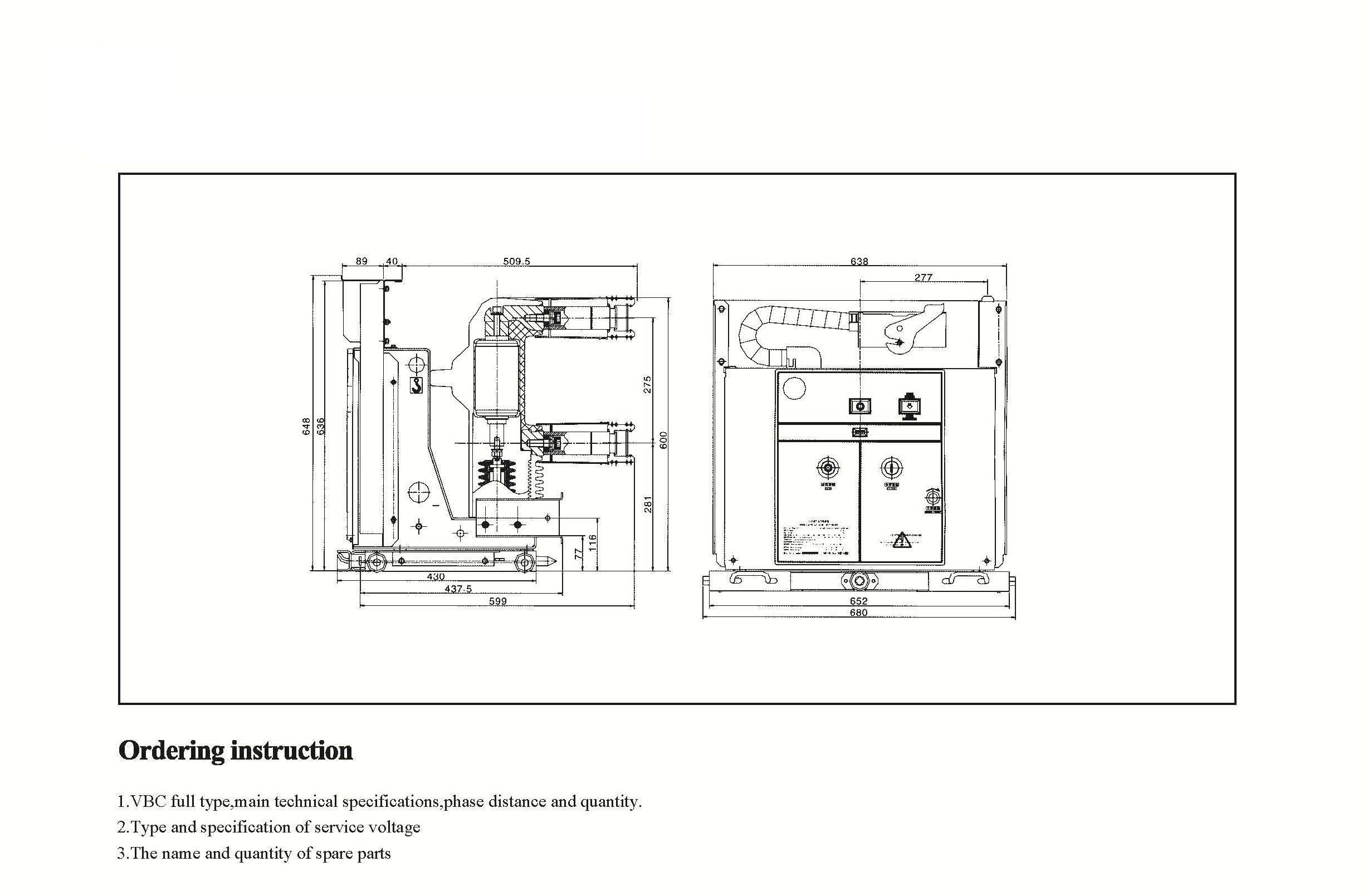

Išimamas vidaus nutraukiamas vakuuminis grandinės pertraukiklis
Vidaus nuėmimo vakuuminės grandinės pertraukikliai yra tinkami trifazėms kintamos srovės energijos sistemoms, kurių įtampa yra iki 12 ~ 24 kV, o dažnis-50/60Hz. Jie plačiai naudojami elektrinėse, pastotėse, naftos chemijos medžiagose, metalurgijoje, gamybos ir kitose pramonės šakose, oro uostuose, gyvenamosiose vietose ir kt. Valdykite ir apsaugokite elektros įrangą, ypač tais atvejais, kai reikia eksploatuoti nedažnai esant reitinguojamoms dabartinėms ar daugialypėms grandinėms trumposios grandinės srovei. Jis gali būti įdiegtas į vidaus oro izoliacinius skirstomuosius įrenginius, tokius kaip „Kyn28“ arba „AMS“ tipas.
Grandinės pertraukiklis yra pagamintas iš subrendusios APG technologijos. VD4 terminalo buferio taikymas užtikrina, kad vidaus gnybtas būtų patikimesnis bet kurioje darbo aplinkoje. VD4 gali visiškai atitikti GB, DL, IEC, DIN, VDE ir kitų pažengusių pramonės šalių standartus reikalavimus.
Vakuuminės grandinės pertraukiklį daugiausia sudaro trys dalys: vakuuminės lanko gesinimo kamera, veikimo mechanizmas, laikiklis ir kiti komponentai.
1. Vakuuminis lanko gesinimo kamera
Remiantis skirtingų tipų jungikliais, yra keraminių vakuuminių lankų, gesinančių kameras su išoriniais ekranais, mažomis vakuuminiuose lanko gesinančiose kameras su tarpinėmis uždarytomis taurės formos išilginiais magnetiniais laukais ir vidiniu uždarytu stiklo burbuliukų lanku. Pagrindinė struktūra yra tokia:
1.) Norint užtikrinti hermetiškumą, be griežtų sandarinimo tipo veikimo procedūrų, pati medžiaga taip pat reikalauja, kad būtų nedidelis kvėpavimas ir vidinis dujų išsiskyrimas.
2) Laidžioji sistema ： Jį sudaro fiksuotas laidus strypas, fiksuotas bėgimo lanko paviršius, fiksuotas kontaktas, judantis kontaktas, judantis lanko paviršius ir judantis laidus strypas. Kontaktinę struktūrą galima apytiksliai suskirstyti į tris tipus: cilindrinį kontaktą, skersinį magnetinio lauko kontakto griovelio išlenktą paviršių su spiraline forma ir išilginiu magnetinio lauko kontaktu. Šiuo metu tokio tipo lanko gesinimo kameros tipo gesinimo kamera naudojasi išilgine magnetinio lauko technologija, kuri turi stiprią ir stabilią lanko gesinimo galimybes.
3) Ekranavimo sistema ： Ekranavimo dangtis yra nepakeičiamas vakuuminio lanko gesinimo kameros komponentas, ir yra įvairių tipų ekrano dangtis, pavyzdžiui, pagrindinis ekrano dangtis, supantis kontaktinį tašką, gofruotas vamzdžių ekrano dangtis ir įtampos išlyginimo ekranas. Pagrindinio ekrano dangtelio funkcija yra tokia: ①, kad būtų išvengta gaminių purslų ant vidinės izoliacijos apvalkalo sienos lanko proceso metu, taip sumažinant apvalkalo izoliacijos stiprumą. ② Gerinti elektrinio lauko pasiskirstymo vienodumą lanko gesinimo kameroje yra naudinga norint sumažinti vietinį lauko stiprumą ir skatinti vakuuminio lanko miniatiūrizavimą gesinančių kamerų kondensacinių lanko produktų ir absorbuojant tam tikrą lanko energiją, naudinga norint atkurti ARC tarpo dielektrinį stiprumą.
2. Veiklos mechanizmas
Pagal skirtingų tipų grandinių pertraukiklius naudojami skirtingi veikimo mechanizmai. Įprasti veikimo mechanizmai yra pavasario veikimo mechanizmas (VS1), nuolatinis magneto veikimo mechanizmas ir derinio veikimo mechanizmas (VBD).
Kitos dalys: važiuoklės transporto priemonės, izoliacijos laikikliai, izoliatoriai ir kt.
Kokios yra vakuuminės grandinės pertraukiklių savybės
(1) stiprus lūžio pajėgumas, iki 50ka; Po lūžio terpė tarp įtrūkimų greitai atsigauna ir nereikia pakeisti terpės.
(2) Kontaktinis atidarymo atstumas yra mažas. 10 kV vakuuminės grandinės pertraukiklio kontaktinis lūžio atstumas yra tik apie 10 mm. Reikalinga veikimo galia yra maža, veiksmas greitas, veikimo mechanizmas gali būti supaprastintas, o aptarnavimo tarnavimo laikas gali būti pratęstas. Paprastai techninė priežiūra nereikalinga maždaug 20 metų.
(3) Trumpas lanko gesinimo laikas, žemos lanko įtampos, mažos lanko energijos, mažo kontaktinių nuostolių ir daugybės pertraukimų.
(4) Mobiliojo kreipiamojo strypo strypas turi nedidelę inerciją ir yra tinkamas dažnai veikti.
(5) Vykdant jungiklį, veiksmo triukšmas yra mažas, todėl jis tinka naudoti miestus.
(6) Gynimo ar izoliacijos terpės arkoje nenaudoja naftos, o pavojaus gaisrui ar sprogimui nėra.
(7) Kontaktinė galva yra visiškai uždaryta struktūra, kuri nesumažins jo našumo dėl drėgmės, dulkių ir kenksmingų dujų įtakos. Patikimas veikimas ir stabilus įjungimo našumas. Kaip nepriklausomą komponentą, lanko gesinimo kamerą lengva įdiegti ir derinti.
(8) Vakuuminės grandinės pertraukiklio aptarnavimo metu kontaktinė dalis nereikalauja priežiūros ir patikrinimo. Net jei vykdoma techninė priežiūra ir patikrinimas, reikalingas laikas yra labai trumpas.
(9) Lankas užgesintas uždarame inde, o lanko ir karštos dujos nėra veikiamos.
(10) Su keliomis pakartotinėmis funkcijomis, tinkančiomis paskirstymo tinklų taikymo poreikiams
Pranašumas:
 |
a) oro temperatūra: aukščiausia temperatūra: +40ºC; Žemiausia temperatūra: -25ºC
b) drėgmė: Vidutinė mėnesinė drėgmė yra 95%; Dienos vidutinė drėgmė yra 90%.
c) Aukštis: Maksimalus montavimo aukštis: 2500m
D) Akivaizdu, kad aplinkos oras nėra užterštas dėl korozinių ir degių dujų, garų ir kt.
Kl.: Ar galėčiau turėti jūsų produktų kainas?
A: Sveiki. Nedvejodami atsiųskite mums užklausą čia. Mes jums atsakysime per 24 valandas.
Kl.: Ar galiu gauti pavyzdį prieš tūrinį užsakymą?
A: Taip, mes laukiame užsakymo pavyzdžių, kad patikrintume ir patikrintume kokybę. MILILIAI MAINTAI yra priimtini.
Kl.: Ar galime atspausdinti savo logotipą/ įmonės pavadinimą ant produktų?
A: Taip, žinoma, mes priimame OEM, tada jums reikia, kad suteiktumėte mums leidimą prekės ženklui
Kl.: Ar priimate produkto pritaikymą?
A: Taip, žinoma, pateikite konkrečius brėžinius ar parametrus, mes pacituosime jus po įvertinimo
Kl.: Koks yra pagrindinis laikas?
A: Pagrindinis laikas priklauso nuo užsakytų kiekių, paprastai per 7–20 dienų nuo mokėjimo gavimo.
Kl.: Kokios yra jūsų prekybos sąlygos?
A: Mes sutinkame su EXW, FOB, CIF, FCA ir kt.
Kl.: Koks yra jūsų mokėjimo būdas?
A: Mes priimame t/t, „Western Union“, „PayPal“, neatšaukiamą L/C žvilgsnį ir kt.
Kl.: Ar apžiūrite gatavus produktus?
A: Taip, kiekvienas gamybos žingsnis ir gatavų produktų prieš pristatymą QC skyrius patikrins. Ir mes pateiksime jūsų nuorodų prekių tikrinimo ataskaitas prieš siunčiant
Kl.: Kaip išspręsti kokybės problemas po pardavimo?
A: Nufotografuokite kokybės problemas ir atsiųskite mums, kad patikrintume ir patvirtintume, mes jums pateiksime patenkintą sprendimą per 3 dienas.
