3V serijos 3/2 krypčių pneumatinis solenoidinis vožtuvas | Tiesiogiai ir pilotiškai valdomas NC/NO valdymo vožtuvas

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir struktūrinė sąsaja

     SOLH 3V serija yra standartinė3/2 krypčių elektra valdomas kryptinis solenoidinis vožtuvas prieinamatiesioginio veikimo irpilotuojamas struktūros. Sukurtas specialiai vieno veikimo cilindro valdymui, pneumatinių grandinių perjungimui ir vakuuminės sistemos reguliavimui, jis turi dvi pagrindines konfigūracijas: normaliai uždarą (NC) ir normaliai atvirą (NO). Dėl patvaraus aliuminio lydinio korpuso, kompaktiškos konstrukcijos, greito atsako ir pasirenkamo nulinio slėgio paleidimo jis yra standartinis universalus valdymo vožtuvas miniatiūrinėms pneumatinėms automatikos sistemoms.

  1.1 Standartinis 3/2 krypčių prievado apibrėžimas

     • P prievadas: Pagrindinė oro įleidimo anga

     • Uostas: Darbinė anga, prijungta prie vieno veikimo pneumatinių cilindrų arba vakuuminių purkštukų

     • R prievadas: Oro išmetimo anga, sumontuokite duslintuvą, kad sumažintumėte triukšmą

  1.2 Pavara ir konstrukcijų klasifikacija

     • Vairavimo režimas: Elektromagnetinis tiesioginio veikimo / pilotuojamas pasirenkamas

     • Serijos tipas: Tiesioginio veikimo (3V1/3V2); Pilotinis valdomas (3V100 / 3V200 / 3V300)

     • Korpuso Medžiaga: Didelio stiprumo aliuminio lydinys, lengvas ir patvarus

2. 3/2 krypčių vožtuvo veikimo principas

     3V serija naudoja vienos ritės valdymo dizainą, suskirstytą į NC ir NO tipus su visiškai nepriklausoma darbo logika, plačiai naudojama automatiniam cilindrų atstatymui ir vakuumo grandinės valdymui.

  2.1 Paprastai uždarytas (NC) – labiausiai paplitęs tipas

  Taikomi modeliai: 3V110, 3V210, 3V310

     • Išjungimo būsena iš naujo: spyruoklinis atstatymas užsandarina P įleidimo angą; Prievadas A susisiekia su prievadu R išmetimui, nėra išėjimo slėgio.

     • Įjungimo darbo būsena: Elektromagnetinė jėga traukia vožtuvo šerdį į perjungimą; P įėjimo anga jungiasi su A darbo prievadu oro tiekimui; R išmetimo anga yra visiškai uždaryta.

  2.2 Paprastai atidarytas (NO) tipas

  Taikomi modeliai: 3V120, 3V220, 3V320

     • Išjungimo būsena iš naujo: P įėjimo anga susisiekia su A darbiniu prievadu nuolatiniam oro tiekimui; R išmetimo anga uždaryta.

     • Įjungimo darbo būsena: P įleidimo anga yra sandari; Darbinis prievadas susisiekia su R prievadu, kad būtų sumažintas slėgis ir išmetimas.

3. Serijos klasifikavimo ir specifikacijos parametrai

  3.1 Tiesioginio veikimo serija (3V1 / 3V2) – paleidimas be slėgio

  Pagrindinis pranašumas: Palaiko 0MPa nulinio slėgio paleidimą, itin greitą atsako greitį (＜0,05 s), stabilus veikimas esant žemo slėgio ir vakuumo darbo sąlygoms.

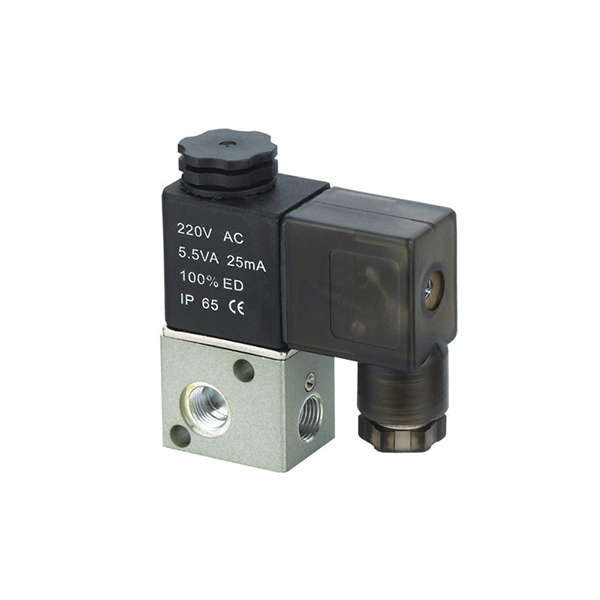

  • 3V1 mikro serija

￮ Prievado dydis: M5, G1/8 (06)

￮ Srauto plotas: 10,2 mm² (CV = 0,6)

￮ Tipiškas modelis: 3V1-06, 3V1-M5

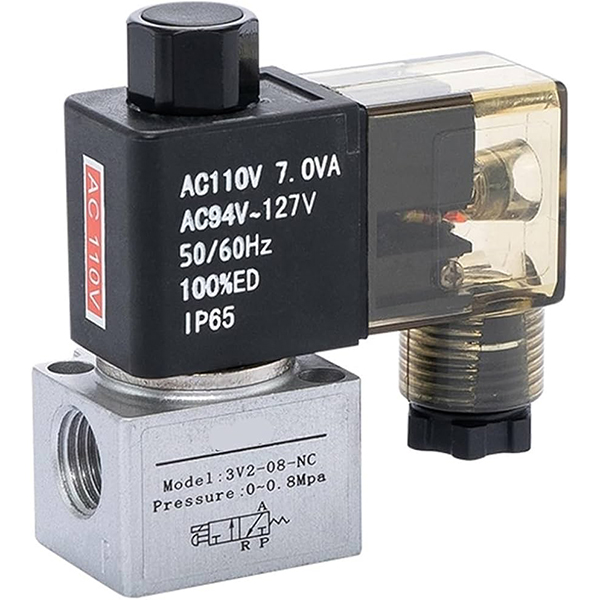

  • 3V2 mini serija

￮ Prievado dydis: G1/8 (06), G1/4 (08)

￮ Srauto plotas: 17,0 mm² (CV = 1,0)

  3.2 Pilotinė serija (3V100 / 3V200 / 3V300) – didelis srautas

  Pagrindinis pranašumas: Didelis srautas ir mažas energijos suvartojimas; reikalingas minimalus paleidimo slėgis stabiliam perjungimui, tinka standartinio slėgio pneumatinėms grandinėms.

  • 3V100 serija: prievado dydis M5, G1/8 (06)

  • 3V200 universalioji serija

￮ Prievado dydis: G1/4 (08)

￮ Srauto plotas: 17,0 mm² (CV = 1,0)

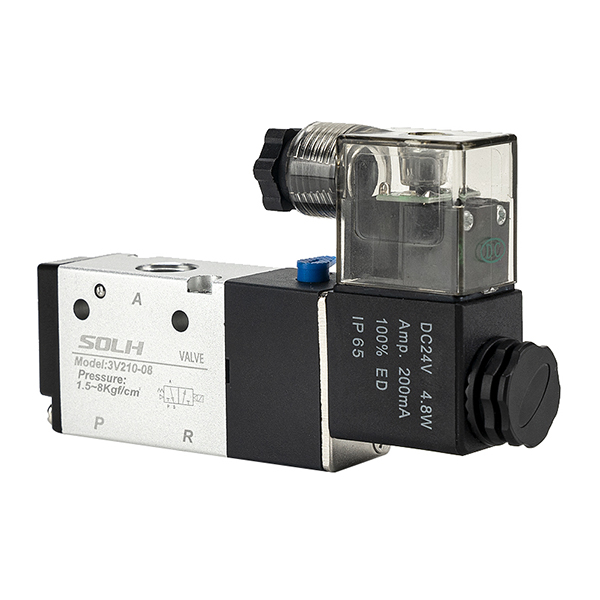

￮ Įprastas modelis: 3V210-08

  • 3V300 didelio srauto serija

￮ Prievado dydis: G3/8 (10)

￮ Srauto plotas: 28,0 mm² (CV = 1,65)

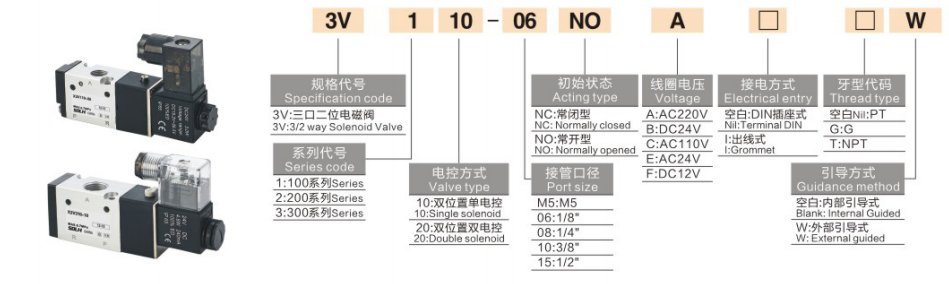

4. Užpildykite modelio kodavimo taisykles ir užsakymų pavyzdžius

  1. Kodavimo logika: 3V [Serija kodas] [Funkcijos kodas] - [Prievado dydis] [Įtampos kodas] [Laido kodas]

 2. Standartinių užsakymų pavyzdžiai

     • 3V210-08-B: 3/2 krypčių, NC tipas, G1/4 prievadas, DC24V, DIN lizdo jungtis

     • 3V1-06-A: 3/2 krypčių, NC tipo, G1/8 prievadas, AC220V

5. Pagrindiniai techniniai parametrai

6. Pagrindiniai produkto pranašumai

     • Specialus 3/2 krypčių dizainas: Puikiai suderinta su spyruoklinio grąžinimo vieno veikimo cilindrais, išskirtiniais prispaudimui, kėlimui ir atstatymui pneumatiniam vykdymui.

     • Dvigubi darbo režimai: pasirenkami Normally Closed (maitinimo išjungimo iš naujo) ir Normally Open (išjungimo veikimo) tipai, kad būtų galima prisitaikyti prie įvairios proceso logikos.

     • Dvigubo disko parinktys: Tiesioginio veikimo tipas palaiko nulinio slėgio paleidimą vakuumo / žemo slėgio scenarijuose; pilotuojamas tipas užtikrina didelį srautą ir mažos galios stabilų veikimą.

     • Kompaktiškas ir patvarus: Mini integruota konstrukcija, puikus sandarinimo efektyvumas, ilgas tarnavimo laikas ir dizainas be tepimo.

     • Lanksti elektros konfigūracija: Kelios įtampos specifikacijos (AC220V/110V/24V, DC24V/12V) ir dviejų laidų režimai atitinka pasaulinius suderinimo reikalavimus.

     • Aukštas suderinamumas: Toks pat montavimo dydis kaip 3A pneumatiniai valdymo vožtuvai ir 3L rankiniai traukimo vožtuvai, kurie palaiko tiesioginį pakeitimą ir atnaujinimą.

7. Tipiniai taikymo scenarijai

     • Automatinis vieno veikimo cilindrų valdymas (užspaudimas, pakėlimas, spyruoklinio atstatymo mechanizmas)

     • Vakuuminio generatoriaus ir vakuuminio siurbimo antgalio sistemos perjungimas (tiesioginio veikimo tipas palaiko neigiamo slėgio valdymą)

     • Pneumatinės grandinės įjungimo-išjungimo valdymas, įrangos saugos blokavimas, mažos pavaros judesio veikimas

     • Tiesioginis 3A oro valdomų vožtuvų ir 3L rankinių vožtuvų pakeitimas standartinėse pneumatinėse sistemose

Vieno sakinio santrauka

     SOLH 3V serija yra standartinis 3/2 krypčių elektromagnetinis krypties vožtuvas su NC/NO dvigubu režimu ir tiesiogine/pilotine dvigubos pavaros struktūromis, profesionaliai pritaikytas vieno veikimo cilindro pavarai ir vakuuminės grandinės valdymui, tarnaujantis kaip pagrindinis valdymo komponentas miniatiūrinėse pneumatinės automatikos sistemose.
