4 mln serijos NAMUR standartinis 5/2 krypčių solenoidinis vožtuvas | Pavara montuojamas plokštelės tipo vožtuvas

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga

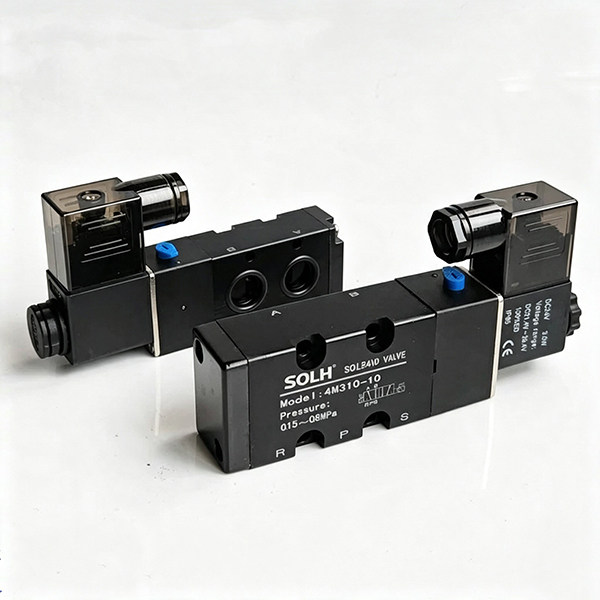

     SOLH 4M serija yra profesionaliNAMUR standartinis 5/2 krypčių plokštelinis solenoidinis vožtuvas specialiai sukurta pneumatinės pavaros automatiniam valdymui. Jis griežtai atitinka tarptautinius NAMUR šoninio montavimo standartus su standartinėmis tvirtinimo angomis vožtuvo apačioje. Vožtuvas gali būti tiesiogiai laminuojamas ir montuojamas pneumatinių rutulinių vožtuvų ir peteliškųjų vožtuvų pavarų šone be tarpinių adapterių oro vamzdžių. Išskirtinai naudojamas vožtuvų automatinio valdymo grandinėms, jis visiškai atitinka Airtac 4M serijos standartus ir struktūriškai skiriasi nuo įprastų 4V vamzdinio tipo solenoidinių vožtuvų.

  1.1 Pagrindinės gaminio specifikacijos

     • Funkcinis režimas: 5/2 krypčių (5 prievadų 2 padėčių)

     • Pavaros struktūra: Vidinis piloto ritės tipas, veikia be tepimo

     • Montavimo standartas: NAMUR standartinis šoninis tvirtinimas (pagrindas integruotas su P/A/B/R1/R2 oro grandinėmis)

     • Pagrindiniai modeliai: 4M210-08, 4M210-06, 4M110-06

2. Užpildykite modelio kodavimo taisykles ir visą serijų sąrašą

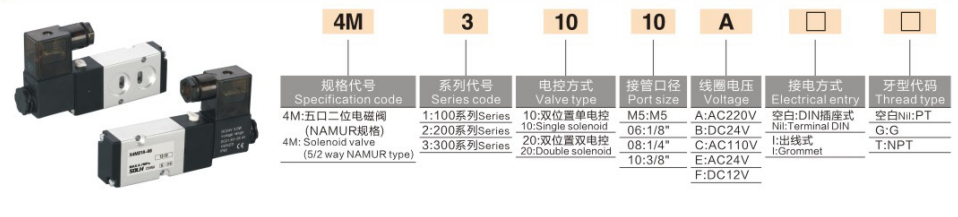

 1. Kodavimo logika: 4M [dydžio kodas] [valdymo kodas] [funkcijos kodas] – [prievado sriegis]

  2. Modelio pavyzdys

     4M210-08: 200 dydžio, vienas elektrinis valdymas su spyruokliniu atstatymu, PT1/4 išorinio sriegio prievadas

 3. Visos serijos pagrindinių modelių specifikacijų sąrašas

3. Pagrindiniai techniniai parametrai

4. NAMUR tvirtinimo šerdies privalumai ir pagrindiniai pasirinkimo taškai

     • Integruotas NAMUR bazės oro uostas: Vožtuvo apačioje yra A/B oro angos. Sumontavus pavarą, ji automatiškai susijungia su dviem pavaros oro įleidimo angomis. A/B prievadams nereikia išorinių oro vamzdžių; tik P oro įleidimo ir R1/R2 išmetimo angoms reikia išorinio oro šaltinio prijungimo, supaprastinant vamzdyno struktūrą ir sumažinant nuotėkio vietas.

     • Integruotas rankinis testavimo strypas: Įrengtas rankinio derinimo mygtukas vožtuvo pusėje, palaikantis rankinio vožtuvo atidarymo ir uždarymo testą po maitinimo išjungimo, patogus montuoti vietoje, derinti ir prižiūrėti įrangą.

     • Dvigubo valdymo režimo charakteristikos: 4M × 20 dvigubo elektrinio valdymo modeliai naudoja išjungimo savaiminio užrakinimo atminties struktūrą, kad išlaikytų esamą vožtuvo padėtį; 4M × 10 vieno elektrinio valdymo modeliai automatiškai atkuriami iš naujo veikiant spyruoklės jėgai, kai išjungiamas maitinimas, atitinkantis saugos nustatymo iš naujo ir padėties laikymo reikalavimus.

     • Suderinamas kolektoriaus montavimas: turi tą pačią bazinę specifikaciją kaip ir 4V serija (4M100M/200M/300M kolektoriaus bazė). Jis palaiko centralizuotą oro tiekimą keliems vožtuvams per kolektorių, taip pat gali būti montuojamas tiesiogiai ant vienos pavaros, kad veiktų nepriklausomai.

5. 4M NAMUR vožtuvas prieš 4V įprastinį vamzdžių vožtuvą | Apsaugos nuo klaidų pasirinkimo vadovas

6. Tipinės atitikimo programos

     • Vožtuvų automatinė valdymo sistema: 4M210-08 suderintas su DA / SR pneumatine pavara + rutuliniu / drugelio vožtuvu, plačiai naudojamas naftos chemijos, vandens valymo ir vamzdynų skysčių perjungimo įrangoje.

     • Valve Island integruota sistema: Naudokite 4M200M kelių grandžių kolektoriaus pagrindą, kad būtų galima centralizuoti oro tiekimą ir integruotą kelių 4M serijos solenoidinių vožtuvų, skirtų automatizuotiems vamzdynų klasteriams, įrengimą.

     • Vamzdynų vamzdynų derinimas: Prijunkite išorinių sriegių prievadus su KQ2 greito jungimo išorinio sriegio tiesiomis jungtimis, kad greitai prijungtumėte prie pagrindinio oro šaltinio vamzdyno ir užtikrintumėte stabilų ir nesandarią jungtį.

Vieno sakinio santrauka

     SOLH 4M serija yra specialus NAMUR standartinis plokštelinis 5/2 krypčių solenoidinis vožtuvas pneumatinėms pavaroms, turintis tiesioginį bevamzdį montavimą, veikimą be tepimo ir IP65 apsaugą, kuris yra optimalus pagalbinis valdymo komponentas automatiniam pneumatinių rutulinių vožtuvų ir peteliškųjų vožtuvų perjungimui.
