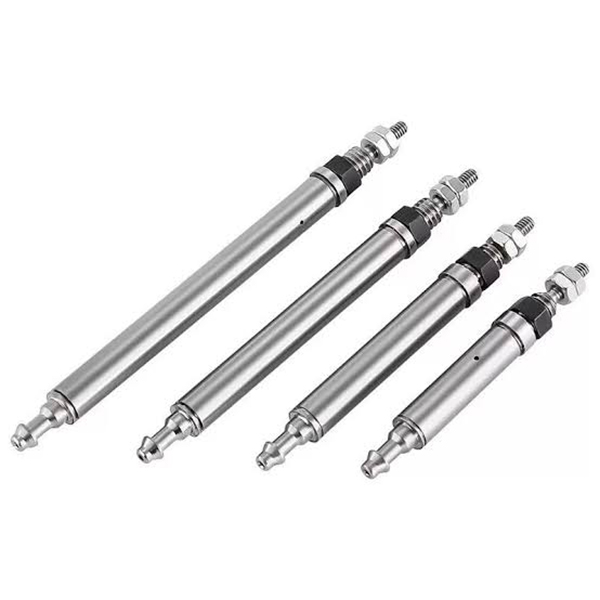

CJ1 serijos miniatiūrinis kaiščio cilindras (ypač mažas mikro oro cilindras, φ2,5 / φ4 mm)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH CJ1 serija yra itin miniatiūriniai vieno / dvigubo veikimo kaiščio tipo cilindrai. Pagrindiniai privalumai: itin kompaktiškas mažas kontūras, lengva konstrukcija, maža išėjimo trauka ir greitas atsakas. Sukurta tiksliam vairavimui uždaroje erdvėje, mikro apkrovos stūmimo ir traukimo užduotims, miniatiūrinėms elektronikos ir 3C automatizavimo stotims. Tai pagrindinė mikroautomatizacijos programų pavara.

Pagrindinės struktūros ir dizaino ypatybės

     -- Pavarų tipai: vieno veikimo (pavasario grąžinimas) ir dvigubo veikimo. Angos parinktys: φ2,5 (išskirtinis vienpusis veikimas); φ4 (yra vieno / dvigubo veikimo).

     -- Konstrukcinė charakteristika: apvalus korpusas, plonas kaiščio stūmoklio strypas, be įmontuotos pagalvėlės, pagrindinis tvirtinimas ant sriegio. φ4 modelio išorinis korpuso skersmuo tik 4 mm, grynasis svoris vos keli gramai.

     -- Dinaminis našumas: konstrukcija be pagalvėlės leidžia greitai reaguoti stūmoklį. Veikimo greitis: 50–500 mm/s, tinka aukšto dažnio trumpo eigos judesiams.

     -- Medžiaga ir sandarinimas: kieto anoduoto aliuminio korpusas, NBR sandariklio komponentai, be alyvos dizainas, suderinamas su švaria arba šiek tiek alyvuota dirbtuvių aplinka.

     -- Lankstus montavimas: pagrindinė versija su sriegiais abiejuose galuose ašiniam tvirtinimui. Prievado orientaciją ant strypo šoninės galvutės galima reguliuoti ±90°, patogiai tiesiant vamzdelius ankštose vietose.

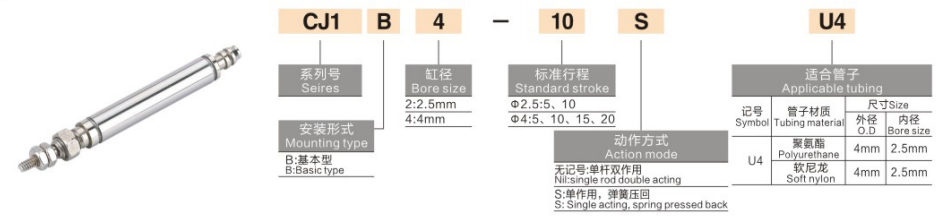

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: CJ1B4-10SU4

   2. Standartinių užsakymų nuorodų pavyzdžiai

     -- CJ1B2-10SU4: anga 2,5, eiga 10, vieno veikimo spyruoklinis grąžinimas

     -- CJ1B4-15U4: 4 anga, 15 eiga, dvigubo veikimo

     -- CJ1B4-5SU4: 4 anga, 5 eiga, vieno veikimo spyruoklinis grąžinimas

Universalios pagrindinės techninės specifikacijos (0,5 MPa tiekimo slėgis)

Pagrindiniai konkurenciniai pranašumai

   1. Itin miniatiūrinis plotas, skirtas ankštai montavimo vietai

     -- Minimali anga φ2,5, išorinis korpuso skersmuo φ4, svoris tik 2–3,5 g, lengvai integruojamas į itin kompaktišką įrangos išdėstymą.

   2. Mažos traukos tikslumo linijinis važiavimas

     -- Išėjimo traukos diapazonas yra 0,64–6,3 N @ 0,5 MPa, idealiai tinka mažoms apkrovoms ≤ 100 g, išvengiama gležnų mažų ruošinių pažeidimų.

   3. Aukšto dažnio greitas atsakas

     -- Konstrukcija be pagalvėlės užtikrina greitą paleidimą, palaiko ≥ 300 ciklų per minutę trumpą eigą, kad padidintų gamybos efektyvumą.

   4. Veikimas be alyvos ir ilgas tarnavimo laikas

     -- NBR sandarinimo sistema palaiko suslėgtą orą be alyvos švarioje gamybos aplinkoje; mechaninis tarnavimo laikas ≥3 milijonai ciklų.

   5. Reguliuojama prievado kryptis ir paprastas surinkimas

     -- Strypo pusės oro anga pasukama ±90°. Dviejų galų išoriniai sriegiai leidžia tiesioginį ašinį fiksavimą be papildomų tvirtinimo kronšteinų, o tai supaprastina paleidimą vietoje.

Montavimo parinktys ir tipinės pramoninės paskirties vietos

   1. Montavimo formos

     -- Tvirtinimas ašiniu sriegiu: tiesiogiai prisukite abu galus ant įrangos, kad judesys būtų tiesus

     -- Šoninio kronšteino tvirtinimas: pasirenkamas miniatiūrinis laikiklis, skirtas montuoti į šoną, tinkamas sūpynės arba šoniniam važiavimui

   2. Tipiniai taikymo scenarijai

     -- 3C ir elektronika: mobiliojo mygtuko patvarumo bandymas, mikroplastiko dalių tvirtinimas, lustų išstūmimas ir padėties nustatymas

     - Tiksli įranga: mini vožtuvų perjungimas, šviesolaidinis padėties nustatymas, tikslūs reguliavimo mechanizmai

     -- Bendroji automatika: mikrokomponentų įkėlimas/iškrovimas, lengvas etikečių nulupimas, miniatiūrinis sujungimas

     -- Medicininė įranga: mažų instrumentų teleskopinis judesys, mikro skysčio varomoji jėga, tikslūs padėties nustatymo mazgai

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas pagal naudingąją apkrovą

     -- φ2,5, kai apkrova ≤50g,；φ4, kai apkrova 50-100g. Dėl mažų traukos charakteristikų rezervuokite mažiausiai 50 % saugos ribą.

   2. Insulto patvirtinimas

     -- Pasirinkite eigą pagal reikiamą važiavimo atstumą; pirmenybę teikite trumpesniems smūgiams, kad būtų užtikrintas stabilus aukšto dažnio veikimas.

   3. Veiksmo režimo pasirinkimas

     -- Vieno veikimo (su priesaga S): vienakryptis stūmimas/traukimas su spyruokliniu atstatymu, skirtas saugos nuo elektros energijos tiekimo sutrikimo projektavimui

     -- Dvigubo veikimo: dvikryptis tikslus linijinis važiavimas be grįžtamosios spyruoklės

Vieno sakinio santrauka

     SOLH CJ1 itin miniatiūrinio kaiščio pneumatinis cilindras yra vieno spyruoklinio grąžinimo ir dvigubo veikimo variantai su φ2,5 / φ4 anga, itin lengvas kompaktiškas dizainas ir reguliuojama oro angos kryptis, užtikrinanti mažos traukos tikslumą mikro linijinį judesį, plačiai pritaikytą 3C bandymams, tiksliams instrumentams ir medicinos miniatiūrinei automatikos įrangai.
