CXS serijos dviejų strypų cilindras

CXS serijos dviejų strypų cilindras | Didelio tvirtumo nulinio sukimosi kompaktiškas pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinė struktūra

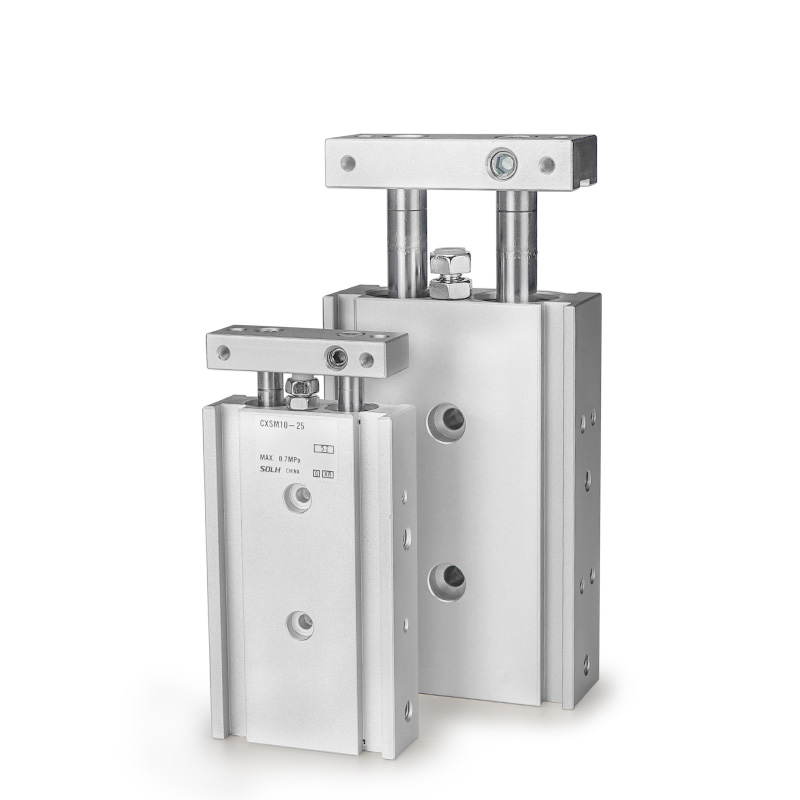

     SOLH CXS serija yra didelio tvirtumo plono tipo dvigubas cilindras, turintis integruotą dvigubo stūmoklio ir dvigubo kreipiamojo strypo struktūrą. Su bendraašiais dvigubais strypais ir sinchroniniu dviejų stūmoklių varikliu, jis užtikrina beveik dvigubą trauką, palyginti su vienu cilindru, kartu su itin tiksliu ±0,1° nulinio sukimosi našumu. Dėl puikaus standumo ir didelio atsparumo šoninei apkrovai, šiam cilindrui nereikia papildomų kreipiamųjų priedų, puikiai tinka itin tiksliam linijiniam judėjimui, pavyzdžiui, paėmimui ir padėjimui, medžiagų perkėlimui, padėties nustatymui ir lengvam presavimui kompaktiškose automatizuotose erdvėse.

Pagrindiniai struktūriniai pranašumai

• Dviejų stūmoklių ir dvigubo kreipiklio integracija: Pasirenkamos slydimo (M) ir rutulinių guolių (L) konfigūracijos su visiškai universaliais gabaritais, suderinamos su įvairiomis darbo sąlygomis ir sąnaudų biudžetu.

• Standartinis magnetinis ir buferinis dizainas: Integruotas magnetinis žiedas (standartinis Z priesaga) rezervuoja pozicijas tiesioginiam magnetinio jungiklio montavimui be papildomų laikiklių. Dviejų galų guminis buferis yra standartinis; oro buferis yra neprivalomas didelės angos modeliuose, kad būtų išvengta didelio greičio smūgio.

• Įmontuotas didelis tvirtumas: Integruota dvigubo strypo konstrukcija labai padidina bendrą konstrukcijos stabilumą, efektyviai atsispirdama šoninėms ir ekscentrinėms apkrovoms, užtikrindama stabilų ir pakartojamą linijinio judėjimo tikslumą.

Pagrindinės poserijos klasifikacija (guolio ir strypo tipas)

CXS serija apima keturis pagrindinius modelius, visiškai atitinkančius mažo greičio, didelės apkrovos, didelio greičio tikslumo ir dvišalio perėjimo strypų darbo scenarijus kompaktiškajai automatikos įrangai.

Išsamios modelio pavadinimo taisyklės

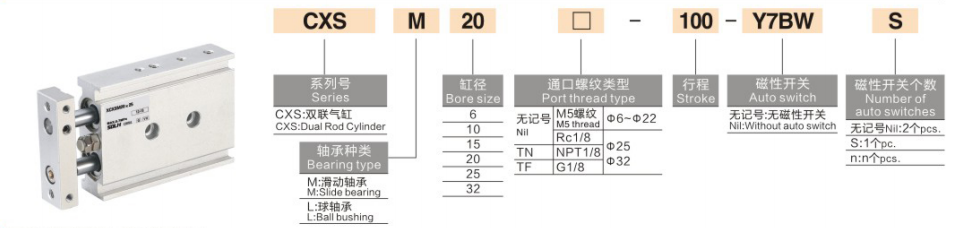

Modelio pavyzdys: CXSM20-50Z-M9B

1. Pavadinimo kodo apibrėžimas

1. Serijos kodas: CXS + guolio ir strypo tipas (M / L / WM / WL)

2. Angos dydis: 6 / 10 / 15 / 20 / 25 / 32 mm (visas standartinių angų diapazonas)

3. Standartinis insultas: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (maksimalus eiga: 100 mm)

4. Buferio ir magnetinio žiedo konfigūracija

￮ Z: Standartinė konfigūracija (įmontuotas magnetinis žiedas + dviejų galų guminis buferis, suderinamas su magnetinio jungiklio įrengimu)

￮ AZ: Oro buferis (tik φ20/25/32 didelėms angoms, didelės spartos ir didelės apkrovos apsaugos nuo smūgių scenarijams)

￮ Nėra Z galūnės: Nemagnetinio tipo (magnetinio jungiklio įrengimas negalimas)

5. Magnetinis jungiklis: pasirenkamas D-M9B, D-A93, D-M9N ir kiti modeliai; montuojamas tiesiai ant kreipiamojo strypo šoninių griovelių be tvirtinimo kronšteinų

6. Užrakinti įrenginį (pasirenkama): R (įtraukimo galo užraktas), P (ištraukimo galo užraktas)

Bendrieji standartiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, sausas oras)

• Veikimo režimas: Dvigubo veikimo dviejų stūmoklių sinchroninis važiavimas (dviguba trauka)

• Darbinio slėgio diapazonas: 0,1–0,7 MPa (minimalus darbinis slėgis: 0,1 MPa)

• Slėgio įrodymas: 1,05 MPa

• Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (įprasta aplinka be ledo)

• Veikimo greitis: 30–300 mm/s (didelio greičio CXSL tipas iki 400 mm/s)

• Anti-sukimosi tikslumas: ±0,1° (itin didelis tikslumas, beveik nulinis sukimas)

• Buferinis režimas: Standartiškai dviejų galų guminis buferis; oro buferis (AZ) pasirenkamas φ20/25/32 angoms

• Vamzdyno prievado dydis

￮ φ6/10/15: M5 × 0,8

￮ φ20/25/32: Rc1/8

• Montavimo būdas: 3 pusių tvirtinimas (apačioje / viršuje / šone), lankstus montavimas, prisitaikantis prie įvairių kompaktiškų įrangos išdėstymų

Teoriniai traukos ir įtampos duomenys (@0,5 MPa, vienetas: N)

Dvigubo stūmoklio konstrukcija suteikiadviguba išėjimo jėga palyginti su vienodo angos dydžio vieno stūmoklio cilindrais

Greito pasirinkimo vadovas

1. Guolio ir strypo tipo pasirinkimas: Pasirinkite CXSM, jei norite dirbti atsparioms dilimui ir didelėms apkrovoms; pasirinkite CXSL greitam ir itin sklandžiam veikimui; pritaikyti CXSWM/CXSWL dvišalio perėjimo strypo išvesties ir dviejų pusių veikimo poreikiams.

2. Magnetinės konfigūracijos pasirinkimas: pasirinkite Z galūnę su įmontuotu magnetiniu žiedu eigos padėties aptikimui; praleisti Z priesagą nemagnetinio taikymo scenarijuose.

3. Buferio konfigūracijos pasirinkimas: Įrengti AZ oro buferį didelio greičio, ilgo eigos ir didelio smūgio darbo sąlygoms; pritaikyti standartinį guminį buferį įprastiems bendriesiems scenarijams.

4. Angos ir eigos pasirinkimas: Patvirtinkite angos dydį pagal faktinius traukos ir apkrovos reikalavimus; standartinis eigos diapazonas yra 5–100 mm, o didžiausia eigos riba yra 100 mm.

Vieno sakinio santrauka

     SOLH CXS serijos dviejų strypų cilindras pasižymi dvigubo stūmoklio dvigubos traukos galia, ±0,1° nulinio sukimosi tikslumu, dideliu atsparumu šoninei apkrovai ir pasirenkamu oro buferiu, kuris yra ekonomiškas didelio tikslumo vairavimo sprendimas kompaktiškoms automatizuotoms padėties nustatymo, presavimo ir perkėlimo stotims.
