HFP serijos mechaninis lygiagretus stilius

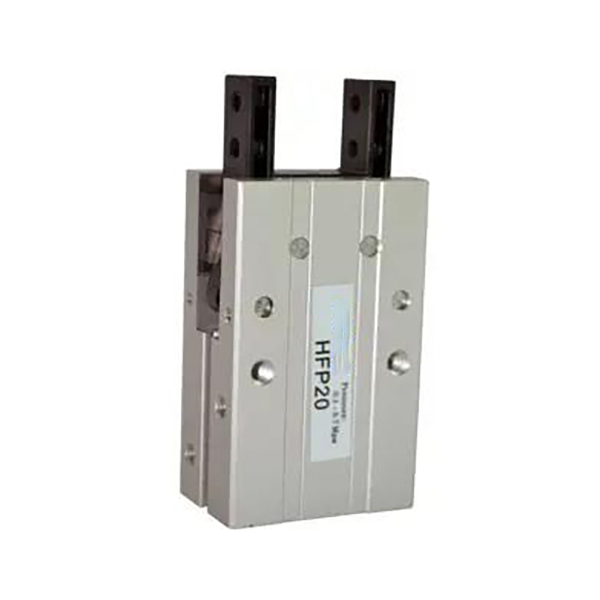

HFP serijos svirties tipo ekonomiškas lygiagretus pneumatinis griebtuvas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH HFP serija naudoja mechaninę svirties transmisiją, skirtą 2 žandikaulių lygiagrečiam atidarymui ir uždarymui. Pagrindiniai privalumai: paprastas svirties mechanizmas su konkurencinga kaina, stabilus užspaudimas, trijų pusių universalus tvirtinimas, gamykloje sumontuotas magnetas ir ilgas tarnavimo laikas. Tai pagrindinis ekonomiškas lygiagretaus griebtuvo sprendimas, skirtas lengvos apkrovos aukšto dažnio pakrovimui / iškrovimui ir ekonomiškoms automatizuotoms stotims.

Pagrindinė struktūra ir veikimo ypatybės

     -- Veikimo principas: stūmoklis stumia svirties bloką, kad varytų du žandikaulius lygiagrečiam judėjimui. Gryna mechaninė svirties pavara, mažiau komponentų, mažos priežiūros išlaidos.

     -- Jėgos charakteristika: žandikauliai užsifiksuoja, kai stūmoklis išsitiesia, ir atsipalaiduoja, kai atsitraukia. Suspaudimo jėga yra 20% ~ 30% didesnė nei atidarymo jėga, kad ruošinys būtų saugesnis.

     -- Stabilumas ir tikslumas: didelis kontaktinis paviršius tarp žandikaulių ir pagrindinio korpuso sumažina drebėjimą ir pagerina suspaudimo tikslumą. Metalinės separatoriaus plokštės izoliuoja trinties paviršius, kad sumažintų dilimą ir pailgintų tarnavimo laiką.

     -- Lankstus tvirtinimas: trys tvirtinimo paviršiai (šonas / apačia / galas). Integruoti jutiklio grioveliai palaiko tiesioginį magnetinio jungiklio montavimą be papildomų laikiklių.

     -- Medžiaga ir ilgaamžiškumas: kieto anoduoto aliuminio korpusas, dilimui atsparios svirties dalys ir nerūdijančio plieno žandikauliai. Mechaninio ciklo trukmė ≥5 milijonai kartų, tinka nuolatiniam aukšto dažnio automatikos darbui.

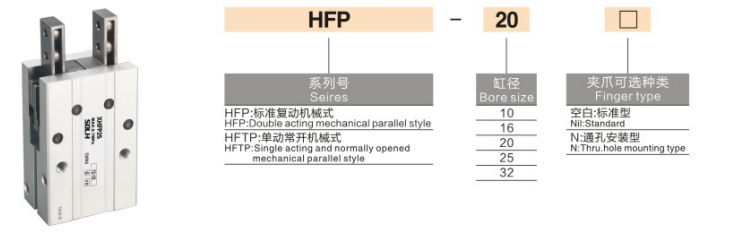

Išsami modelio kodavimo taisyklė

  1. Modelio pavyzdys: HFP20+2CS1-G

 2. Standartinių užsakymų nuorodų pavyzdžiai

     -- HFP16: 16 angos, dvigubo veikimo pagrindinis modelis be jungiklio

     -- HFP25N: skylė 25, montavimo per skylutę versija

     -- HFP32+2CS1-G: anga 32, su dviem CS1-G magnetiniais jungikliais

Universalios pagrindinės techninės specifikacijos (dvigubo veikimo @0,5 MPa)

Pagrindiniai konkurenciniai pranašumai

   1. Puiki sąnaudų ir našumo svirties struktūra

     - Paprasta mechaninė transmisija sumažina dalių skaičių. Veikimas panašus į aukščiausios klasės lygiagrečius griebtuvus, o kaina siekia tik 1/2–2/3 kreipiamųjų bėgelių tipo modelių.

   2. Didesnė suspaudimo jėga padidina saugumą

     -- Suspaudimo jėga ištempimo metu yra 20–30 % didesnė už atleidimo jėgą, todėl sumažėja ruošinio slydimo rizika esant nedidelėms apkrovoms.

   3. Trijų krypčių universalus tvirtinimas

     -- Yra tvirtinimo angos šone, apačioje ir galinėje pusėje, palaiko horizontalų, vertikalų ir šoninį surinkimą, kad būtų lengva pradėti eksploatuoti vietoje.

   4. Integruotas magnetas, paruoštas jutiklio montavimui

     -- Standartiškai integruotas nuolatinis magnetas. Korpuso rezervuoti slydimo grioveliai CS1-G jungikliams; nereikia papildomų tvirtinimo laikiklių.

   5. Dėvėjimui atspari konstrukcija, skirta didelio ciklo veikimui

     -- Metaliniai antifrikciniai separatoriai sumažina komponentų dilimą ir užtikrina ilgą nuolatinių automatizuotų gamybos linijų tarnavimo laiką.

Montavimo formos ir tipiniai pramoniniai pritaikymai

   1. Montavimo parinktys

     -- Šoninis tvirtinimas: horizontalus tvirtinimas surinkimo linijos pakrovimui / iškrovimui

     -- Montavimas apačioje: vertikalus kėlimas liejimui ir staklių paėmimui ir paėmimui

     -- Galinis tvirtinimas: šoninis sukibimas siauroms stotims

   3. Tipiniai taikymo scenarijai

     -- 3C ir elektronika: sugriebiami miniatiūriniai plastikiniai komponentai, techninės įrangos dalys ir akumuliatoriaus korpusai

     -- Automobilių komponentai: mažų štampavimo dalių, guminių elementų ir vidaus apdailos perkėlimas

     -- Pakuotė ir logistika: mažų dėžučių, plastikinių maišelių ir miniatiūrinių padėklų paėmimas

     -- Bendroji automatika: stoties padėties fiksavimas ir aukšto dažnio stūmoklio valdymas

Pasirinkimo palyginimas: HFP svirtis VS HFY Pivot VS MHZ2 linijinis kreipiamasis griebtuvas

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas pagal ruošinio masę

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Rezervas ≥30% saugos marža.

   2. Smūgio patikrinimas

     -- Užtikrinkite, kad žandikaulio eiga būtų ≥ ruošinio išorinis matmuo ir mažiausiai 2 mm tarpas, kad išvengtumėte mechaninių trukdžių.

   3. Konfigūracijos suderinimas

     -- Automatinis signalo blokavimas: sumontuokite du CS1-G magnetinius jungiklius, kad aptiktumėte atvirą ir uždarą būseną.

     -- Apribotas įrangos išdėstymas: HFP trijų pusių montavimas suteikia lanksčius montavimo sprendimus.

Vieno sakinio santrauka

     SOLH HFP ekonomiškas svirties tipo lygiagretus pneumatinis griebtuvas turi mechaninę svirties pavarą su didesne suspaudimo jėga, universalų tvirtinimą iš trijų pusių ir įmontuotą magnetinį žiedą, idealų nebrangų lengvos ir vidutinės apkrovos sugriebimo sprendimą aukšto dažnio 3C, pakavimo ir bendroms sąnaudoms jautrioms automatizuotoms tvarkymo stotims.
