HFR serijos 180° sukimo tipo plačiai atsidarantis pneumatinis griebtuvas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

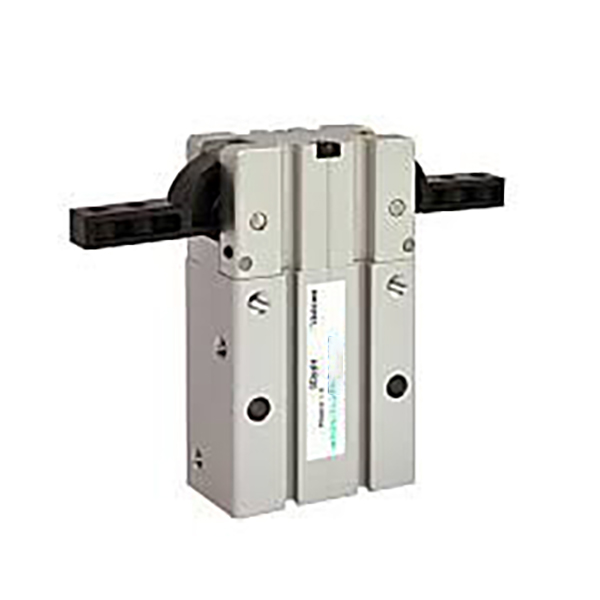

     SOLH HFR serija yra 180° plačiai atsidarantis 2 žandikaulių pneumatinis griebtuvas. Pagrindiniai privalumai: pilnas 180° žandikaulio atidarymas, užtikrinantis maksimalų prošvaisą, puiki mechaninio išvengimo galimybė, trys universalūs tvirtinimo paviršiai, integruota dulkėms atspari konstrukcija ir iš anksto sumontuotas nuolatinis magnetas. Tai yra pagrindinės pavaros pasirinkimas nedidelės apkrovos stotims, kurioms reikalingas didelis siūbavimo tarpas, kad būtų išvengta paėmimo ir vietos trukdžių bei plataus ruošinio sugriebimo.

Pagrindinė struktūra ir veikimo ypatybės

     -- Veikimo principas: stūmoklis stumia sukimosi jungties agregatą, kad varytų du žandikaulius sukamajam judėjimui. Vieno žandikaulio posūkio kampas siekia 90°, žandikauliai sudaro tiesią liniją visiškai atidarius, kad maksimaliai padidintų vengimo erdvę.

     -- Veiksmo charakteristika: standartinis dvigubas veikimas; oro tiekimas prispaudimui, atvirkštinis oras atidarymui. Maksimalus atidarymo kampas 180°±2°, uždarymo kampas -2°~-5°, kad padėtis būtų stabili.

     -- Apsauga nuo dulkių ir nusidėvėjimo: optimizuota dulkėms atspari struktūra žandikaulio dalyje, skirta dulkėtoms aplinkoms. Metalinės separatoriaus plokštės izoliuoja trinties paviršius, kad sumažintų dilimą ir pailgintų tarnavimo laiką.

     -- Lankstus tvirtinimas: trys tvirtinimo paviršiai (šonas / apačia / galas). Kaiščio skylių nustatymas apatiniame pagrinde pagerina surinkimo tikslumą ir pakartojamo padėties nustatymo nuoseklumą.

     - Suderinamumas su jutikliu: nuolatinis magnetas atitinka visas specifikacijas. Apvalūs jutiklių grioveliai šoninėse sienelėse leidžia tiesiogiai montuoti CMSH/DMSH(S) magnetinius jungiklius be papildomų laikiklių.

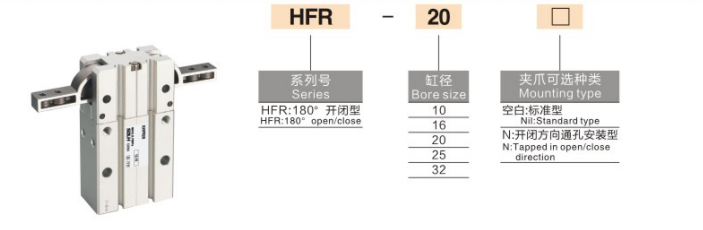

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: HFR20N+2CMSH

   2. Standartinių užsakymų nuorodų pavyzdžiai

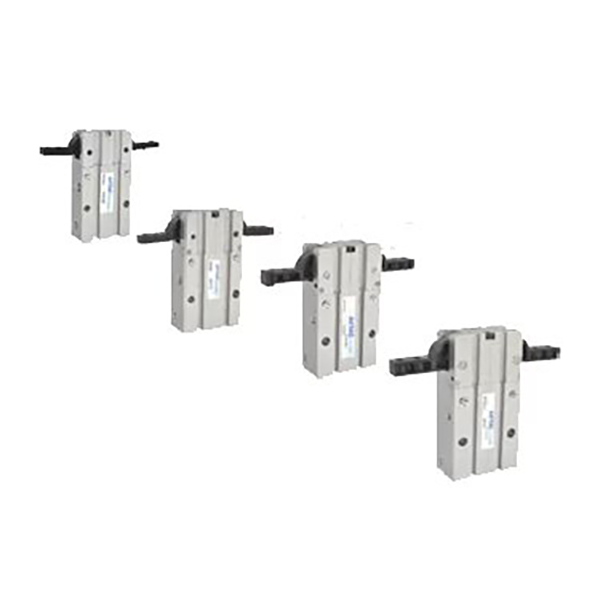

     -- HFR16: 16 angos, dvigubo veikimo pagrindinis modelis be magnetinio jungiklio

     -- HFR25N: 25 skylė, montavimo per skylutę versija

     -- HFR32+2CMSH: anga 32, su dviem CMSH magnetiniais jungikliais

Universalios pagrindinės techninės specifikacijos (dvigubo veikimo @0,5 MPa)

Pagrindiniai konkurenciniai pranašumai

   1. 180° itin plati anga visiškai mechaniniam išvengimui

     -- Žandikauliai išsilygiuoja tiesia linija visu eiga ir užtikrina maksimalų prošvaisą, kad būtų išspręstos ruošinio trukdžių problemos, idealiai tinka gilioms ertmėms ir siaurai atidaromų komponentų rinkimui.

   2. Lengva, efektyvi ašies jungties konstrukcija

     -- Supaprastinta jungties konstrukcija sumažina kūno svorį 15 %, palyginti su lygiagrečiais griebtuvais, greitas atsakas, tinkamas aukšto dažnio lengvos apkrovos ciklams.

   3. Atsparus dulkėms ir dilimui atšiauriomis dirbtuvių sąlygomis

     -- Specialus žandikaulių sandarinimas apsaugo nuo šiukšlių patekimo; Antifrikciniai metalo separatoriai užtikrina ciklo trukmę ≥5 milijonus kartų.

   4. Trijų pusių tvirtinimas ir nustatymo kaiščiai, kad būtų lengva pradėti eksploatuoti

     -- Įvairios orientacijos tvirtinimo angos kartu su apatiniais nustatymo kaiščiais leidžia greitai centruoti ir nuosekliai kartoti padėtį sudėtingam įrankių išdėstymui.

   5. Integruotas magnetas, paruoštas jutiklio montavimui

     -- Standartinis integruotas nuolatinis magnetas ir specialūs slydimo grioveliai pašalina papildomus tvirtinimo elementus, sutaupydami komponentų sąnaudas ir surinkimo laiką.

Montavimo formos ir tipiniai pramoniniai pritaikymai

   1. Montavimo parinktys

   -- Montavimas šone: horizontalus plačiai atsidarantis griebtuvas, skirtas plataus dydžio ruošinio perkėlimui ant surinkimo linijų

   -- Montavimas apačioje: Vertikalus kėlimas ir vengimas judėjimas giliai ertmėms formuoti ir konteinerių rinkimui

   -- Tvirtinimas gale: šoninis atstumas, skirtas uždaroms stotims, kuriose gali atsirasti mechaninių trikdžių

   2. Tipiniai taikymo scenarijai

     -- 3C ir elektronika: tvirti mobilūs viduriniai rėmai, baterijų skyriai ir dideli plastikiniai korpusai

     -- Automobilių komponentai: lempų korpusų, vidinių plokščių ir didelių guminių dalių perkėlimas

     -- Pakavimas ir logistika: didelių kartoninių dėžių, padėklų ir maišuose supakuotų medžiagų rinkimo vengimas

     -- Bendroji automatika: pakrovimo/iškrovimo, apyvartumo ir surinkimo stotys, kurioms reikalingas 180° atstumas

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas pagal ruošinio masę ir sugriebimo momentą

     -- 10 ≤0,5kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Rezervas ≥30% saugos marža.

   2. Sūpynių eigos patvirtinimas

     -- Pasirinkite HFR, jei reikia visiškai išvengti 180° prošvaisos; pasirinkite MHW2, jei tik plataus kampo fiksavimas be didelių trukdžių.

   3. Konfigūracijos suderinimas

     -- PLC blokavimo valdymas: įdiekite du CMSH jungiklius, kad galėtumėte stebėti visiškai atidarytą ir uždarytą būseną.

     -- Montavimo reikalavimas: Standartinė versija su nustatymo kaiščiais apatinei padėties nustatymui; montavimui per skylę pasirinkite priesagą N.

Vieno sakinio santrauka

     SOLH HFR sukamojo tipo 180° pločio atidaromas pneumatinis griebtuvas turi jungties svyravimo mechanizmą su visu 180° žandikaulio prošvaisa, tvirtinimu iš trijų pusių, dulkėms atspari konstrukcija ir įmontuotu magnetu; pageidaujama lengvos apkrovos pavara, skirta automatizuotam paėmimui ir paėmimui, apyvartos stotims, kurioms reikia didelės mechaninės vengimo vietos 3C, automobilių ir pakavimo įrangai.
