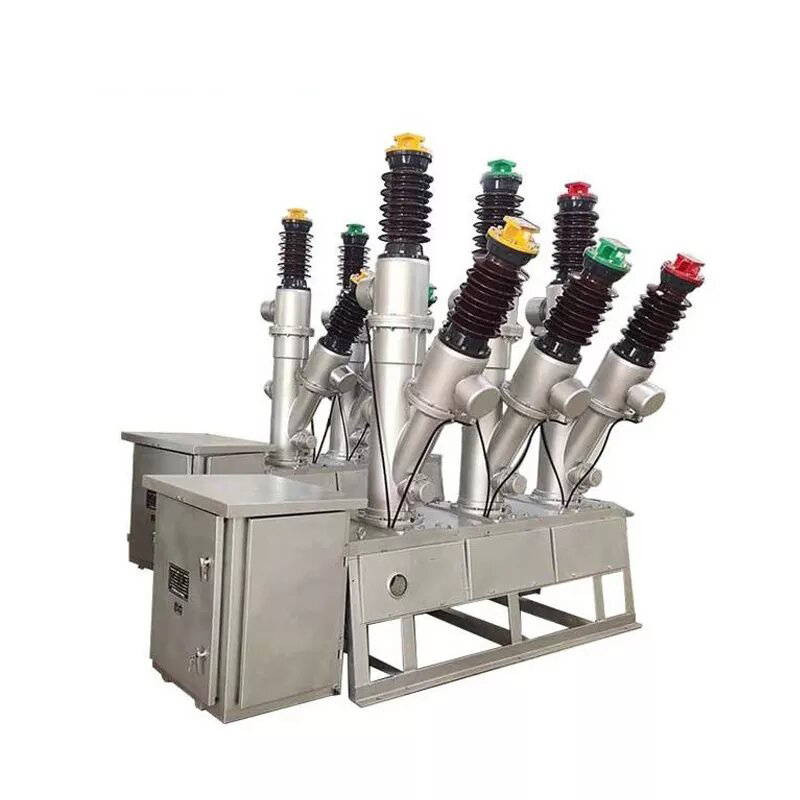

LW8-40.5 35KV lauko kintamosios srovės aukšta įtampa SF6 grandinės pertraukiklis

LW8-40.5 35KV lauko kintamosios srovės aukšta įtampa SF6 grandinės pertraukiklis

       LW8 (A) -40,5 lauko „AC SF6“ grandinės pertraukiklis yra trijų fazių, 50Hz lauko aukštos įtampos elektros įtaisas, skirtas naudoti elektros sistemose, kurių vardine įtampa yra 40,5 kV. Jis naudoja SF6 dujas kaip lanko gelbėjimo ir izoliacinę terpę su suslėgtų dujų lanko išstūmimo mechanizmu, užtikrinančiu aukštesnes pertraukimo galimybes. Šis grandinės pertraukiklis yra tinkamas naudoti galios pastotėse, elektrinėse ir paskirstymo tinkluose, kur jis gali patikimai perjungti ir įvertintas, ir trumpojo jungimo sroves. Tai taip pat idealiai tinka naudoti kaip nuorodų pertraukiklį arba norint atjungti kondensatorių bankus. Įrenginyje yra įmontuotas srovės transformatorius, skirtas matavimo ir apsaugos tikslais, todėl jis yra puikus pasirinkimas atnaujinti senesnes pertraukiklių sistemas.

Produkto struktūra

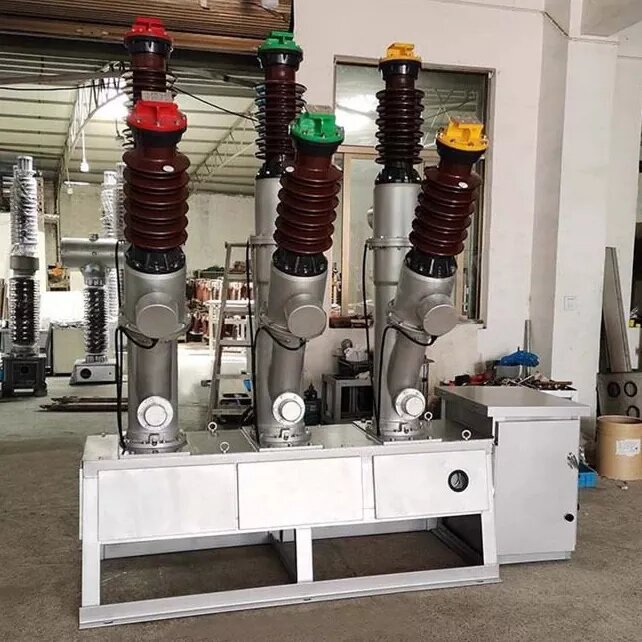

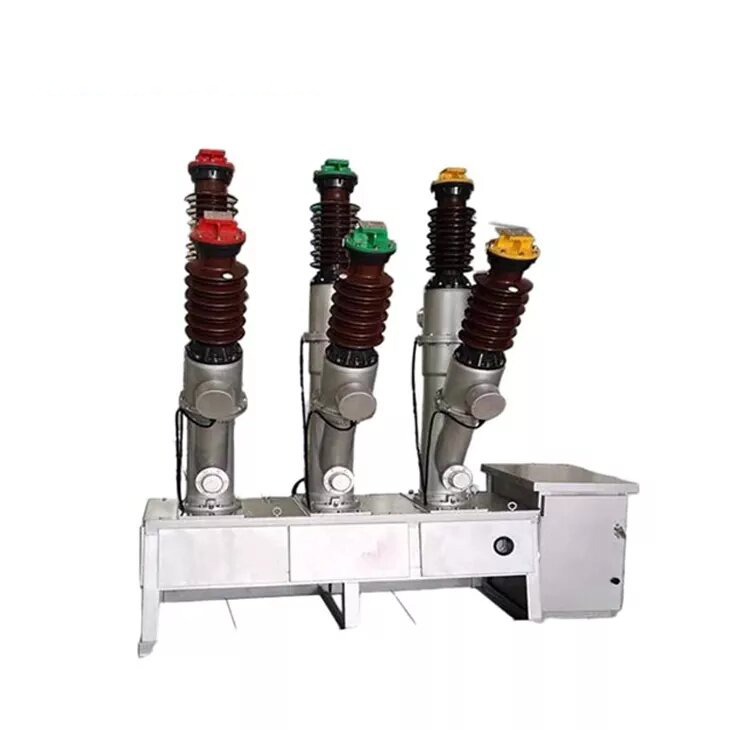

„Breaker“ yra porceliano kolonėlės konstrukcija su trimis skirtingomis fazėmis, kurių kiekvienoje yra atskira lanko išstūmimo kamera, užpildyta suslėgtu oru. Trifazės dujos yra sujungtos vario vamzdeliais. Pagrindiniai pertraukiklio komponentai yra porceliano korpusas, srovės transformatorius, lanko gesinimo kamera, absorberis, eksploatavimo mechanizmas, perdavimo dėžutė, pagrindas, jungiamieji strypai ir spyruoklės. Porceliano rankovė yra atrama ir izoliacija, norint sujungti pagrindinę pertraukiklio grandinę prie maitinimo sistemos. Tai taip pat sudaro slėgio indo dalį, užtikrinančią tvirtą stiprumą ir užtikrinant hermetiškumą.

Programos:

 Galios perdavimas ir paskirstymas: tinkamas naudoti pastotėse, transformatorių stotyse ir galios paskirstymo tinkluose.

 Vykdymo operacijos: veiksmingai tvarko vardines sroves, trumpojo jungimo sroves ir avarinius atjungimus.

CAPACATERS BANG APSAUGA: Gali saugiai atjungti kondensatorių bankus, užtikrinant sklandžias sistemos operacijas.

 Idealinis pakeitimas: puiki galimybė pakeisti senesnius, pasenusius grandinių pertraukiklius sistemoje.

Aplinkos sąlygos:

 Aukštumas: iki 3000 metrų virš jūros lygio.

bieninė temperatūra: nuo -30 ° C iki +45 ° C.

 Lygio lygis: tinkamas aplinkai, klasifikuojamai kaip II, III arba IV lygis.

 Žalumas: Dienos vidutinis drėgmė neviršija 95%, o mėnesinis vidurkis - ne daugiau kaip 90% (esant 25 ° C).

 vėjo slėgis: neviršija 700PA, lygus vėjo greičiui iki 34 m/s.

 Naudojimo sąlygos: Idealiai tinka teritorijoms be degių medžiagų, sprogimo rizika, cheminė korozija ir sunki vibracija.

Pagrindinė informacija.

Modelio aprašymas

Techniniai parametrai

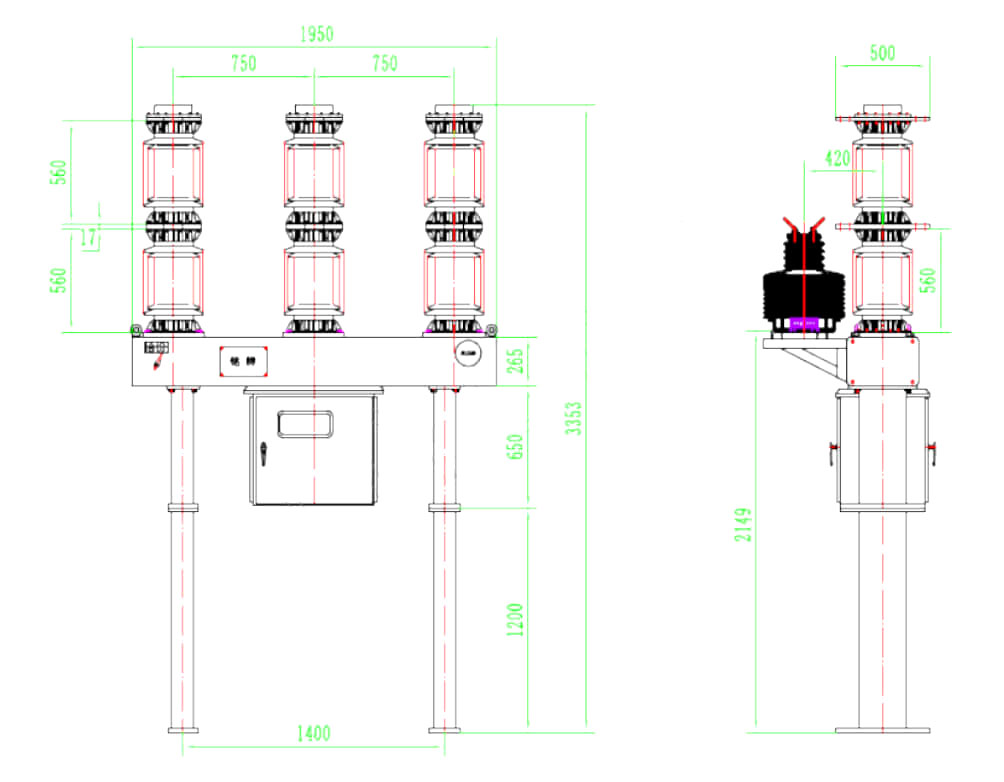

Techninis piešimas

LW8-40.5 SF6 grandinės pertraukiklio užsakymo instrukcijos

1: grandinės pertraukiklio modelis, specifikacijos;

2: Įvertinti elektros parametrai (įtampa, srovė, lūžio srovė ir kt.)

3: Aplinkos sąlygos (aplinkos temperatūra, aukštis, aplinkos taršos lygis);

4: pavaros veikimo įtampa ir variklio įtampa;

5: Vidinių ar išorinių srovės transformatorių skaičius, dabartinis santykis ir lygio derinys. Antrinė apkrova;

6: Atsarginių dalių, specialių įrankių ir įrangos pavadinimas ir kiekis (reikia užsisakyti atskirai).

DUK

1. Ar esate prekybos įmonė ar gamintojas?

  Esame profesionalus gamykla, turinti 10 metų patirtį aukštos ir žemos įtampos skirstomųjų įrenginių, pastotės, transformatorių, kabelių paskirstymo dėžučių ir įvairios elektros įrangos, tokios kaip vakuuminės grandinės pertraukikliai, apkrovos pertraukų jungikliai ir kt.

  Mūsų gamykla yra puikus Kinijos „State Grid Corporation“ tiekėjas.

2. Ar priimate pritaikytas paslaugas?

   Mes siūlome OEM/ODM paslaugą ir galime atsispausdinti jūsų logotipą ant produkto. Mūsų profesionali techninė ir citatų komanda gali pateikti patenkinamą projektą pagal jūsų piešinį ir parametrus.

3. Koks tavo MOQ?

     Mūsų MOQ yra 1 gabalas.

4. Kiek laiko trunka jūsų pristatymo laikas?

   Tai priklauso nuo jūsų produkto reikalavimo ir kiekio. Paprastai yra 5 ~ 10 darbo dienų.

5. Kaip išspręsti kokybės problemas?

   Pateikite išsamias kokybės problemų nuotraukas.  Mūsų techninio ir kokybės testavimo skyrius išanalizuos. Mes pateiksime patenkinamą sprendimą per 2 dienas.

6. Kokios yra jūsų mokėjimo sąlygos?

     30% t/t iš anksto, 70% prieš išsiuntimą.  „West Union“, L/C taip pat yra priimtini.
