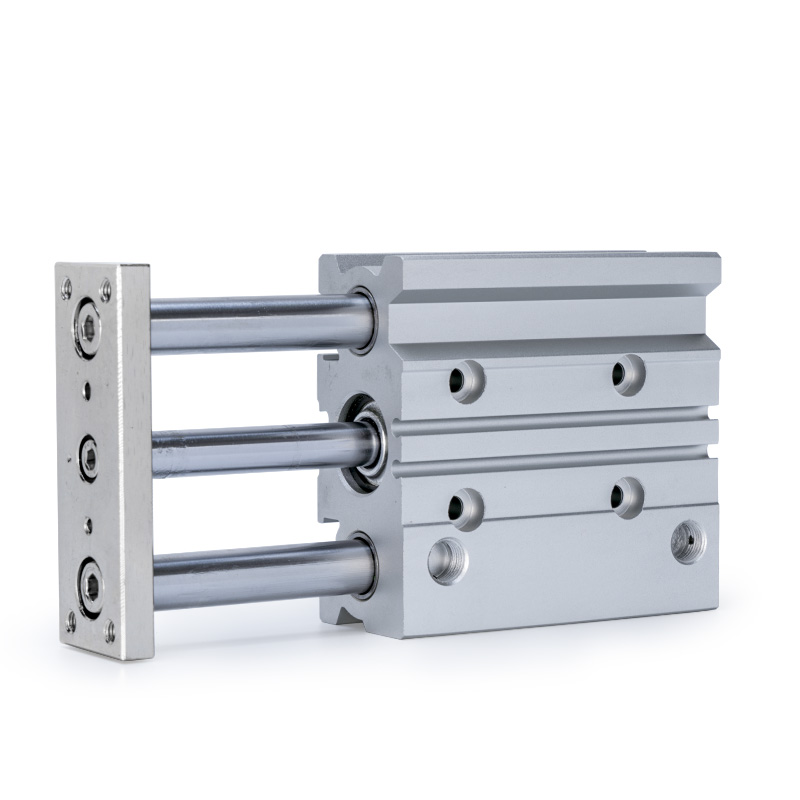

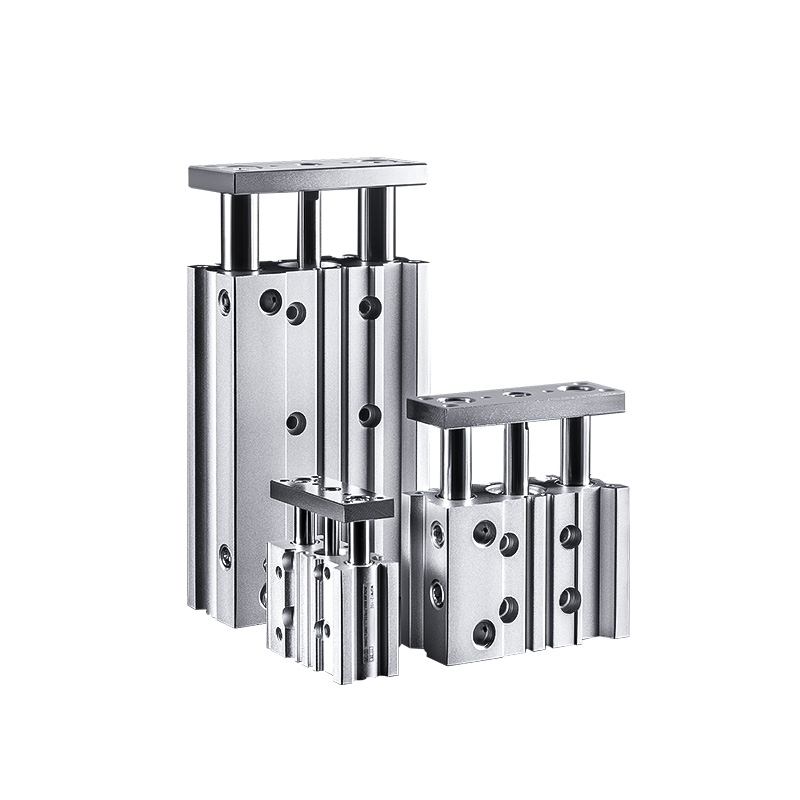

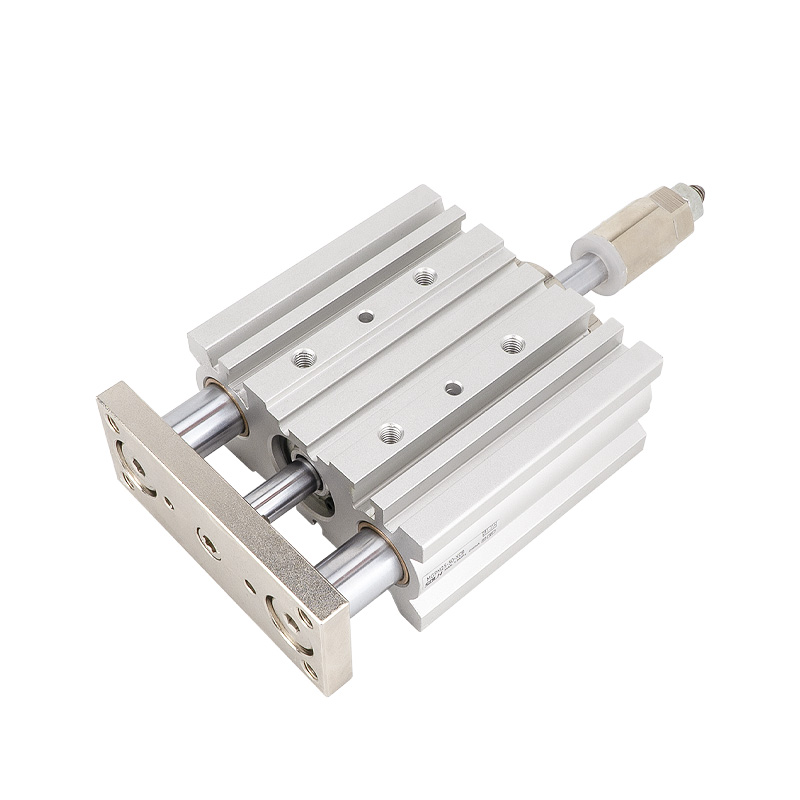

MGP serijos plonas kompaktiškas kreipiklio cilindras | Didelis standus nesisukantis pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir struktūrinės savybės

     SOLH MGP serija yra didelio tvirtumo plono tipo dvigubo kreipiamojo strypo cilindras, kuriame yra cilindro korpusas, dvigubi kreipiamieji strypai ir tikslūs guoliai. Dėl įmontuoto sukimosi efektyvumo ir didelio atsparumo šoninei apkrovai nereikia jokio išorinio kreipiamojo mechanizmo. Dėl plokščio, itin plono korpuso ir lengvos konstrukcijos (svoris sumažintas 17–24 %, palyginti su įprastais cilindrais), jis puikiai tinka kompaktiškoms presavimo, padėties nustatymo, kėlimo ir ruošinio perkėlimo automatizavimo sistemoms. Trys keičiami guolių tipai apima sunkiasvores, didelio greičio ir itin tikslias darbo sąlygas, realizuodami universalius linijinio vairavimo sprendimus.

Pagrindiniai struktūriniai pranašumai

• Bendraašis dvigubas kreipiklio dizainas: Stūmokliai ir dvigubi kreipiamieji strypai turi integruotą bendraašį išdėstymą, kad būtų užtikrintas sinchroninis veikimas, veiksmingai pašalinamas deformavimas ir sukimas judant ir labai pagerintas bendras standumas bei stabilumas.

• Pasirenkamas kelių tipų buferis: Standartiniai dviejų galų guminiai buferiai įprastiniam stabiliam darbui; pasirenkamas oro pagalvės buferis (AZ tipo, galimas ≥20 mm skersmens skylėms), kad būtų išvengta standaus smūgio ciklinio judėjimo metu dideliu greičiu ir didelės apkrovos metu.

• Itin plonas lengvas korpusas: Optimizuota plokščia plona konstrukcija taupo montavimo vietą ir sumažina bendrą įrangos svorį, tinka labai integruotam kompaktiškam automatizuoto įrenginio projektavimui.

• Įmontuotas magnetinis griovelis: Rezervuotas kreipiamojo strypo griovelis tiesioginiam magnetinio jungiklio montavimui be papildomų laikiklių, leidžiantis paprastai ir tvarkingai konfigūruoti padėties signalo grįžtamąjį ryšį.

Trys pagrindinės poserijos (guolių klasifikacija ir raktų pasirinkimo pagrindas)

     MGP serija yra suskirstyta į tris antrinius modelius, pagrįstus vidinėmis guolių konstrukcijomis, apimančias mažos trinties greitaeigius, atsparius dilimui ir itin tikslius scenarijus, o tai yra pagrindinis greito modelio pasirinkimo pagrindas.

Išsamios modelio pavadinimo taisyklės

Modelio pavyzdys: MGPM20-50Z-M9B

1.Kodo segmento apibrėžimas

• Serijos kodas: MGP + guolio priesaga (M/L/A), atstovaujanti plono tipo dvigubo kreipiamojo strypo cilindrą su skirtingomis guolių konfigūracijomis

• Angos dydis: 12/16/20/25/32/40/50/63/80/100 (mm, visos pramoninio standarto specifikacijos)

• Smūgio ilgis: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (standartinis visas eigos diapazonas)

• Buferio ir magnetinio žiedo konfigūracija

￮ Z: Standartinio tipo, dviejų galų guminis buferis + įmontuotas magnetinis žiedas, suderinamas su magnetinio jungiklio montavimu

￮ AZ: oro pagalvėlės buferio tipas (tik ≥20 mm kiaurymei), efektyviai atsparus smūgiams dideliu greičiu ir didelėmis apkrovomis

￮ Nėra priesagos: Be magnetinio žiedo negalima sumontuoti magnetinio jungiklio

• Magnetinis jungiklis: pasirenkamas M9B, A93, D-M9N ir kiti modeliai, montuojami tiesiai į kreipiamojo strypo griovelius be tvirtinimo kronšteinų

2. Tipiniai užsakymų pavyzdžiai

• MGPM20-50Z: 20 mm anga, 50 mm eiga, stumdomas guolis, standartinis guminis buferis su magnetiniu žiedu

• MGPL25-100Z-A93: 25 mm anga, 100 mm eiga, greitaeigis rutulinis guolis, su A93 magnetiniu jungikliu

• MGPA32-75AZ: 32 mm kiaurymė, 75 mm eiga, didelio tikslumo guolis, oro pagalvės buferis, skirtas didelio tikslumo apsaugai nuo smūgio

Bendrieji pagrindiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, vardinis darbinis slėgis)

• Veikimo režimas: Dvigubo veikimo stūmoklinis judesys

• Darbinio slėgio diapazonas: 0,12 ~ 1,0 MPa; Minimalus pradinis slėgis: 0,1 MPa

• Slėgio įrodymas: 1,5 MPa

• Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (reikalinga aplinka be ledo)

• Veikimo greitis: 50–500 mm/s (MGPL maks. 500 mm/s; MGPM/MGPA maks. 400 mm/s)

• Buferinis režimas: Standartinis dviejų galų guminis buferis; oro pagalvės buferis pasirenkamas 20–100 mm kiaurymei

• Ne sukimosi tikslumas: MGPM ±0,05 ~ 0,07 mm; MGPL ±0,03 ~ 0,05 mm; MGPA ±0,01 mm

Prievado dydžio specifikacija

• Anga 12/16mm: M5×0,8

• Anga 20/25/32 mm: PT1/8

• Anga 40/50 mm: PT1/4

• Anga 63/80/100mm: PT3/8

Teoriniai traukos ir įtampos duomenys (@0,5 MPa, vienetas: N)

Vieno sakinio greito atrankos gairės

1. Guolių modelio pasirinkimas: Pasirinkite MGPM, jei norite naudoti didelę apkrovą, atsparią dilimui ir dulkėtą aplinką; pasirinkti MGPL greitam, mažos trinties ir dažno važiavimo dviračiu atveju; rinkitės MGPA, kad nustatytumėte itin tikslią padėties nustatymo ir didelio pakartojimo tikslumo reikalavimus.

2. Magnetinio žiedo konfigūracija: pasirinkite Z galūnę įrangai, kuriai reikia padėties aptikimo ir signalo grįžtamojo ryšio; pasirinkite ne Z pagrindinį tipą, jei nereikia jungiklio funkcijos.

3. Buferio režimo pasirinkimas: Pritaikykite AZ oro pagalvės buferį didelio greičio, ilgo eigos ir didelio smūgio darbo sąlygoms; Standartinis guminis buferis taikomas įprastiniams bendriesiems scenarijams.

4. Angos ir eigos atitikimas: Pasirinkite tinkamą angos dydį pagal faktinius apkrovos ir traukos reikalavimus; standartinis eigos diapazonas yra 5–300 mm, kad atitiktų daugumą pramoninės automatikos reikalavimų.

Tipiški taikymo scenarijai

• Elektroninė automatika: PCB plokščių pozicionavimas, komponentų presavimas, mikromodulių pakėlimas ir tikslus elektroninių dalių surinkimas.

• Tikslioji aptikimo įranga: aptikimo zondo pakėlimas, ruošinio padėties nustatymas ir suspaudimas, didelio tikslumo montavimas ir kalibravimas.

• Pakavimo ir logistikos mašinos: Ruošinio perkėlimas nedideliu atstumu, medžiagos kėlimas ir padėties nustatymas, stabilus stūmoklio padavimo veiksmas.

• Bendroji pramoninė automatika: Kompaktiška įranga, ribojanti padėties nustatymą, štampavimo pagalbinį presavimą, mažo greičio, didelio našumo ciklinį veikimą dulkėtose dirbtuvėse.

Vieno sakinio santrauka

     SOLH MGP serijos plonas, kompaktiškas kreipiamojo strypo cilindras apima tris guolių konfigūracijas, kad būtų galima pritaikyti sunkiasvores, greitaeigius ir itin tikslius scenarijus, pasižyminčius dideliu tvirtumu, stipriu šoninės apkrovos atsparumu ir erdvę taupančia konstrukcija, kuri yra universaliausias universalus dvigubas linijinis varomasis cilindras pramonės automatizavimui.
