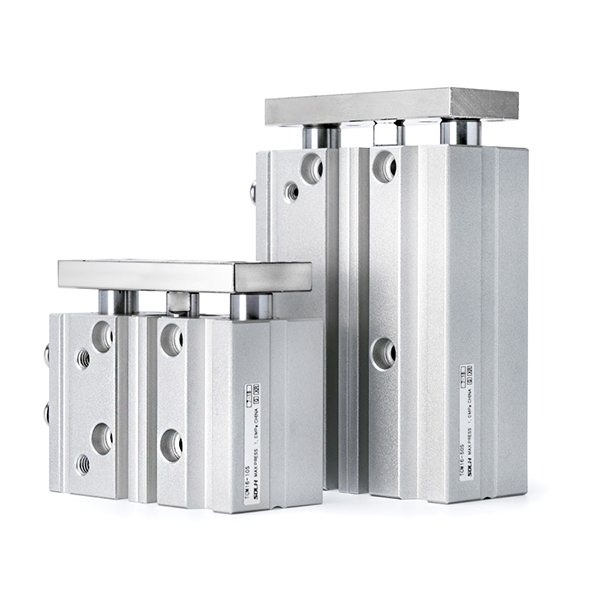

TC serijos triašis kreipiklio strypo cilindras | TCL/TCM didelio standumo anti-torsioninis pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH TC serija yra didelio našumo triašis kreipiamojo strypo cilindras, turintis integruotą dvigubą kreipiamojo strypo + centrinio stūmoklio strypo struktūrą. Ši serija pasižymi itin dideliu tvirtumu, puikia atsparumu sukimui, dideliu atsparumu šoninei apkrovai ir tikslaus padėties nustatymo tikslumu. Ši serija apima visą angų diapazoną nuo φ6 mm iki φ100 mm, įskaitant du pagrindinius modelius: TCL precizinio rutulinio guolio tipą ir TCM didelio našumo slydimo guolio tipą. Jis plačiai naudojamas kompaktiškoms stūmimo, kėlimo, stabdymo ir tikslioms vertimo stotims, puikiai pakeičiant SMC MGP seriją standartiniuose automatizavimo scenarijuose.

Pagrindiniai struktūriniai pranašumai

• Itin didelio standumo triašė struktūra: Integruota triašė konstrukcija su dviem didelio stiprumo plieniniais kreipiamaisiais strypais ir vienu centriniu stūmoklio strypu užtikrina daugiau nei dvigubai didesnį atsparumą sukimui ir šoninę apkrovą nei įprasti cilindrai. Jis veiksmingai apsaugo nuo lenkimo ir poslinkio, prisitaikydamas prie ekscentrinės apkrovos ir skersinio smūgio darbo sąlygų ir pasižymi išskirtiniu stabilumu.

• Dviejų guolių konfigūracijos visiems scenarijams

￮ TCL (rutulinis guolis): Itin maža trintis, itin sklandus eiga ir stabilus aukšto dažnio veikimas, idealiai tinka tiksliam kėlimui, greitam važiavimui dviračiu ir mažos trinties judėjimo reikalavimams.

￮ TCM (slydimo guolis): Žalvario lydinio slankiojanti įvorė pasižymi puikiu atsparumu dilimui, smūgiams ir šoninės apkrovos tolerancija, puikiai tinka didelėms apkrovoms, dulkėtoms ir stabdomoms darbo sąlygoms.

• Integruotas plonas ir kompaktiškas dizainas: Varomasis blokas ir kreipiamasis blokas yra labai integruoti, kad būtų sumažinta bendra montavimo vieta. Dvi oro įleidimo angos viršutiniame ir šoniniame paviršiuose palaiko lankstų vamzdynų išdėstymą, prisitaiko prie įvairių vamzdynų krypčių vietoje ir kompaktiškų įrangos konstrukcijų.

• Didelio tikslumo kartotinis padėties nustatymas: Tikslios padėties nustatymo skylės yra rezervuotos ant pagrindo, galinio paviršiaus ir tvirtinimo plokštės, kad būtų užtikrintas itin didelis pakartojimo padėties nustatymo tikslumas. Keturių pusių magnetinių jungiklių grioveliai palaiko daugiakrypčio jungiklio montavimą, leidžiantį lanksčiai ir visapusiškai aptikti eigos padėtį.

• Standartinė Premium konfigūracija: Integruotas magnetinis žiedas (standartinis S magnetas), dviejų galų guminiai buferiai ir alyvos nereikalaujantis dizainas, atitinkantis švaraus dirbtuvių darbo standartus. Dvigubo veikimo konstrukcija su standartine eiga nuo 5 mm iki 500 mm apima beveik visus įprastus automatizuotus vairavimo eigus.

Išsamios modelio pavadinimo taisyklės

Modelių pavyzdžiai: TCM20-50S | TCL16-30J-20S-T

Standartinių užsakymų nuorodų pavyzdžiai

• TCM25-75S: 25 mm anga, 75 mm eiga, slydimo guolio tipas su įmontuotu magnetu

• TCL20-50J-20S: 20 mm anga, 50 mm standartinis eiga, 20 mm reguliuojamas eiga, rutulinio tikslaus tipo guoliai su magnetu

• TCM32-100S-T: 32 mm anga, 100 mm eiga, slydimo guolių tipas, atsparus aukštai temperatūrai

Standartiniai pagrindiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, 0,5 MPa vardinis slėgis)

1. Bendrieji našumo parametrai

• Veikimo režimas: Dvigubo veikimo stūmoklinis judesys

• Darbinio slėgio diapazonas: 0,1 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

• Aplinkos temperatūra: -20 ℃ ~ 70 ℃ (įprasta aplinka be ledo); -20 ℃ ~ 120 ℃ (-T aukštos temperatūros versija)

• Stūmoklio veikimo greitis: 50–500 mm/s (φ6–63 maža ir vidutinė skylė); 50–400 mm/s (φ80/100 didelės skylės)

• Buferinis režimas: Standartinis dviejų galų guminis buferis; pasirenkamas oro pagalvės buferis didelio poveikio scenarijams

• Tepimo režimas: Nereikalaujantis priežiūros, tinkamas švariai pramoninei aplinkai

2. Teoriniai traukos duomenys (@0,5 MPa, vienetas: N)

3. Gaminio svorio duomenys (50 mm eiga, vienetas: kg)

TCL ir TCM pagrindinio pasirinkimo palyginimas

Montavimo metodai ir tipiniai taikymo scenarijai

1. Lankstus Multi-Mount dizainas

• Tiesioginis korpuso tvirtinimas: Rezervuotos varžtų skylės apačioje, šonuose ir galiniuose paviršiuose, skirtos tiesioginiam tvirtinimui, nereikalaujant papildomų laikiklių, todėl galima greitai surinkti ir išardyti, kad būtų galima montuoti vietoje.

• Pasirenkami pagalbiniai priedai: Galima įsigyti flanšo (F) ir kojelės laikiklio (L) tvirtinimo priedus, kurie palaiko lankstų horizontalų ir vertikalų išdėstymą, kad būtų galima pritaikyti prie įvairių įrangos konstrukcijų.

2. Pagrindiniai pramoniniai pritaikymai

• Konvejerio linijos automatika: Ruošinio stabdymas, medžiagos kėlimas ir padėklų pozicionavimas; stiprus atsparumas smūgiams ir anti-offset efektyvumas užtikrina stabilų transportavimą ir ribojantį veikimą.

• 3C elektroninis tikslumas apdorojimas: PCB tvarkymas, gnybtų užspaudimas ir lengvas ruošinio vertimas; Aukštas sukimosi atsparumo tikslumas garantuoja nulinio deformacijos tikslumą surinkimą ir apdorojimą.

• Pakavimo mašinos: Medžiagos pertvarų varymas, siloso vartų perjungimas ir medžiagų stūmimas trumpais atstumais; kompaktiškas korpusas puikiai prisitaiko prie itin integruoto pakavimo įrangos išdėstymo.

• Bendroji pramoninė automatika: Jig kėlimas, dalių išmetimas ir ekscentrinis krovinio važiavimas; sujungia cilindro ir kreipiklio funkcijas, kad pakeistų tradicinius padalinto cilindro + kreipiamojo strypo derinius, supaprastindama įrangos struktūrą ir sumažindama išlaidas.

TC serijos ir SMC MGP serijos keitimo palyginimas

Trijų žingsnių greito pasirinkimo vadovas

1. Skylės dydžio pasirinkimas: Apskaičiuokite reikiamą trauką pagal faktinę darbo apkrovą; pasirinkite skylės dydį, kai teorinė trauka yra ≥ faktinė apkrova × 1,5, paliekant 50% saugos ribą, kad būtų išvengta perkrovos.

2. Guolių tipo pasirinkimas: Pasirinkite TCL rutulinį guolį, kad galėtumėte tiksliai nustatyti padėtį ir aukšto dažnio sklandžiai važiuoti dviračiu; pasirinkite TCM slydimo guolį didelėms apkrovoms, dulkėtoms ir didelio smūgio darbo sąlygoms.

3. Funkcinės konfigūracijos pasirinkimas

￮ Tikslaus eigos reguliavimo poreikis: pasirinkite J tipo reguliuojamą eigą (reguliuojamas 0–50 mm diapazonas)

￮ Padėties aptikimo poreikis: pasirinkite S magneto konfigūraciją + kelių krypčių magnetiniai jungikliai (montuojami iš keturių pusių)

￮ Aukštos temperatūros darbo aplinka: pasirinkite -T atsparumą aukštai temperatūrai (-20 ℃ ~ 120 ℃)

Vieno sakinio santrauka

      SOLH TC serijos triašis kreipiamojo strypo cilindras turi didelį tvirtumą, atsparumą šoninei apkrovai ir didelio tikslumo anti-sukimosi efektyvumą, su dvigubo guolių parinktimis ir reguliuojamomis eigos bei aukštos temperatūros papildomomis funkcijomis, kurios yra ekonomiškiausias tiesioginis SMC MGP serijos pakaitalas, skirtas automatiniam kėlimui, stabdymui ir padėties nustatymui visoje scenoje.
