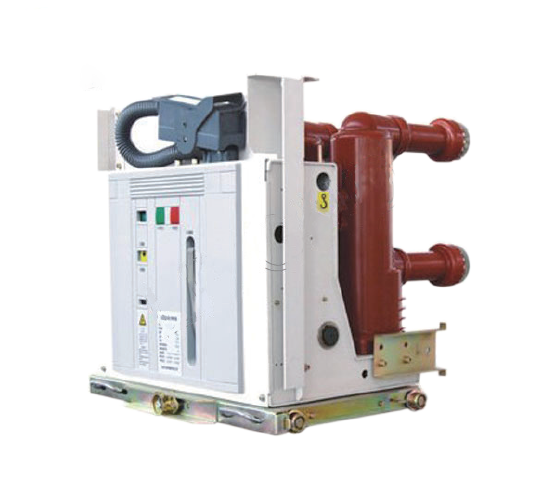

Išimamas vidaus nutraukiamas vakuuminis grandinės pertraukiklis

  VSG-12 vidaus aukštos įtampos vakuuminės grandinės pertraukiklis (ABBR.: Circuit Breaker) yra trijų frazė A.C. 50Hz maitinimo šaltinio paskirstymo patalpoje, turinčioje vardinę įtampą 12 kV. Šis produktas atitinka GB1984-2003 (aukštos įtampos A.C. grandinės pertraukiklis), JB3855-1996 (3.6-4,5 kV vidaus A. C. Aukštos įtampos grandinės pertraukiklio), DL403-2000 (Techninės sąlygos, skirtos užsakymui 12-40.5kV aukšto įtampos vakuuminės grandinės pertraukos) ir IEC standartas 622711. A. C. grandinės pertraukiklis). Jis gali būti naudojamas apsaugoti ir valdyti įrangą tinklelio įrangoje ir dinaminiam pramoninės ir kasybos įmonės projektavimui. Jis tinka perjungti apkrovą ir dažnai eksploatuoti su skirtinga nuosavybe ir daug kartų, kai gali atlikti trumpo jungimo srovę.

Vidaus nuėmimo vakuuminės grandinės pertraukikliai yra tinkami trifazėms kintamos srovės energijos sistemoms, kurių įtampa yra iki 12 ~ 24 kV, o dažnis-50/60Hz. Jie plačiai naudojami elektrinėse, pastotėse, naftos chemijos medžiagose, metalurgijoje, gamybos ir kitose pramonės šakose, oro uostuose, gyvenamosiose vietose ir kt. Valdykite ir apsaugokite elektros įrangą, ypač tais atvejais, kai reikia eksploatuoti nedažnai esant reitinguojamoms dabartinėms ar daugialypėms grandinėms trumposios grandinės srovei. Jis gali būti įdiegtas į vidaus oro izoliacinius skirstomuosius įrenginius, tokius kaip „Kyn28“ arba „AMS“ tipas.

  Grandinės pertraukiklis yra pagamintas iš subrendusios APG technologijos. VD4 terminalo buferio taikymas užtikrina, kad vidaus gnybtas būtų patikimesnis bet kurioje darbo aplinkoje. VD4 gali visiškai atitikti GB, DL, IEC, DIN, VDE ir kitų pažengusių pramonės šalių standartus reikalavimus.

Vakuuminės grandinės pertraukiklį daugiausia sudaro trys dalys: vakuuminės lanko gesinimo kamera, veikimo mechanizmas, laikiklis ir kiti komponentai.

1. Vakuuminis lanko gesinimo kamera

Remiantis skirtingų tipų jungikliais, yra keraminių vakuuminių lankų, gesinančių kameras su išoriniais ekranais, mažomis vakuuminiuose lanko gesinančiose kameras su tarpinėmis uždarytomis taurės formos išilginiais magnetiniais laukais ir vidiniu uždarytu stiklo burbuliukų lanku. Pagrindinė struktūra yra tokia:

•  Aprangos izoliacijos apvalkalas ： hermetiška izoliacijos sistema, sudaryta iš keraminio, stiklo ar mikrokristalinio stiklo. Norint užtikrinti hermetiškumą, be griežtų sandarinimo tipo veikimo procedūrų, pati medžiaga taip pat reikalauja, kad būtų nedidelis kvėpavimas ir vidinis dujų išsiskyrimas.

• Laidžioji sistema ： Jį sudaro fiksuotas laidus strypas, fiksuotas bėgimo lanko paviršius, fiksuotas kontaktas, judantis kontaktas, judantis lanko paviršius ir judantis laidus strypas. Kontaktinę struktūrą galima apytiksliai suskirstyti į tris tipus: cilindrinį kontaktą, skersinį magnetinio lauko kontakto griovelio išlenktą paviršių su spiraline forma ir išilginiu magnetinio lauko kontaktu. Šiuo metu tokio tipo lanko gesinimo kameros tipo gesinimo kamera naudojasi išilgine magnetinio lauko technologija, kuri turi stiprią ir stabilią lanko gesinimo galimybes.

• Ekranavimo sistema ： Ekrano dangtis yra nepakeičiamas komponentas vakuuminio lanko gesinimo kameroje, ir yra įvairių tipų ekrano dangtis, pavyzdžiui, pagrindinis ekrano dangtis, supantis kontaktinį tašką, gofruotas vamzdžių ekranas ir įtampos išlyginimo ekranas. Pagrindinio ekrano dangtelio funkcija yra tokia: ①, kad būtų išvengta gaminių purslų ant vidinės izoliacijos apvalkalo sienos lanko proceso metu, taip sumažinant apvalkalo izoliacijos stiprumą. ② Gerinti elektrinio lauko pasiskirstymo vienodumą lanko gesinimo kameroje yra naudinga norint sumažinti vietinį lauko stiprumą ir skatinti vakuuminio lanko miniatiūrizavimą gesinančių kamerų kondensacinių lanko produktų ir absorbuojant tam tikrą lanko energiją, naudinga norint atkurti ARC tarpo dielektrinį stiprumą.

2. Veiklos mechanizmas

Pagal skirtingų tipų grandinių pertraukiklius naudojami skirtingi veikimo mechanizmai. Įprasti veikimo mechanizmai yra pavasario veikimo mechanizmas (VS1), nuolatinis magneto veikimo mechanizmas ir derinio veikimo mechanizmas (VBD).

Kitos dalys: važiuoklės transporto priemonės, izoliacijos laikikliai, izoliatoriai ir kt.

Kokios yra vakuuminės grandinės pertraukiklių savybės

• Stiprus lūžio gebėjimas, iki 50ka; Po lūžio terpė tarp įtrūkimų greitai atsigauna ir nereikia pakeisti terpės.
• Kontaktinis atidarymo atstumas yra mažas. 10 kV vakuuminės grandinės pertraukiklio kontaktinis lūžio atstumas yra tik apie 10 mm. Reikalinga veikimo galia yra maža, veiksmas greitas, veikimo mechanizmas gali būti supaprastintas, o aptarnavimo tarnavimo laikas gali būti pratęstas. Paprastai techninė priežiūra nereikalinga maždaug 20 metų.
• Trumpas lanko gesinimo laikas, žemos lanko įtampos, mažos lanko energijos, mažo kontakto nuostolių ir daugybės pertraukimų.
• Mobiliojo kreipiamojo strypo strypas turi nedidelę inerciją ir yra tinkamas dažnai veikti.
•  Vykdant jungiklį, veiksmo triukšmas yra mažas, todėl jis tinka naudoti miestus.
• ARC gesinimo ar izoliacijos terpės nenaudoja naftos, o gaisro ar sprogimo pavojaus nėra.
• Kontaktinė galva yra visiškai uždara struktūra, kuri nesumažins jo našumo dėl drėgmės, dulkių ir kenksmingų dujų įtakos. Patikimas veikimas ir stabilus įjungimo našumas. Kaip nepriklausomą komponentą, lanko gesinimo kamerą lengva įdiegti ir derinti.
• Per visą vakuuminės grandinės pertraukiklio tarnavimo laiką kontaktinei dalims nereikia priežiūros ir tikrinimo. Net jei vykdoma techninė priežiūra ir patikrinimas, reikalingas laikas yra labai trumpas.
• Lankas užgesintas uždarame inde, o lanko ir karštos dujos nėra veikiamos.
• Aprūpinti keliomis pakartotinėmis funkcijomis, tinkančiomis paskirstymo tinklų taikymo poreikiams

Pranašumas:

• Paprasta struktūra
• Prisitaikykite prie ypač mažo pasipriešinimo vakuuminio pertraukiklio
• Adaptacijos optimizavimas ir modulinė pavasario veikimo mechanizmas
• Tinka dažnai operacijoms
• Nemokama priežiūra, ilgas aptarnavimo gyvenimas
• Labai patikimas našumas

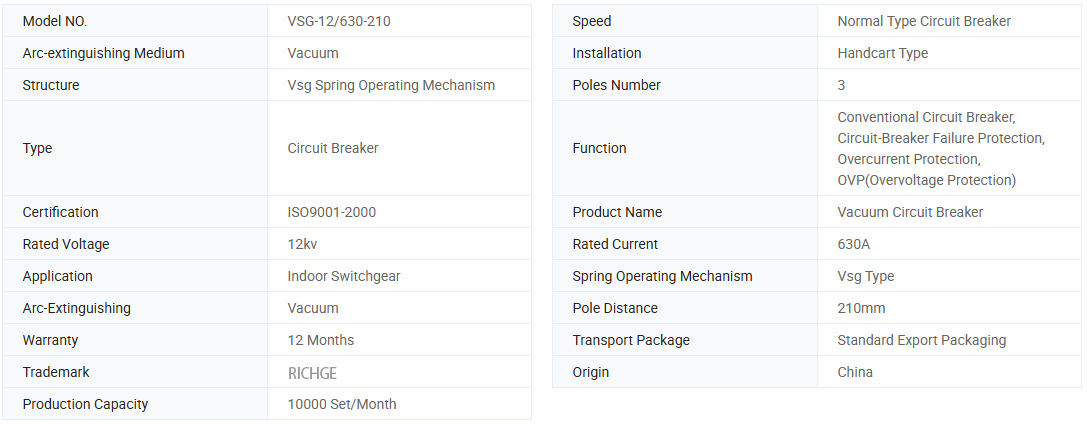

Pagrindinė informacija.

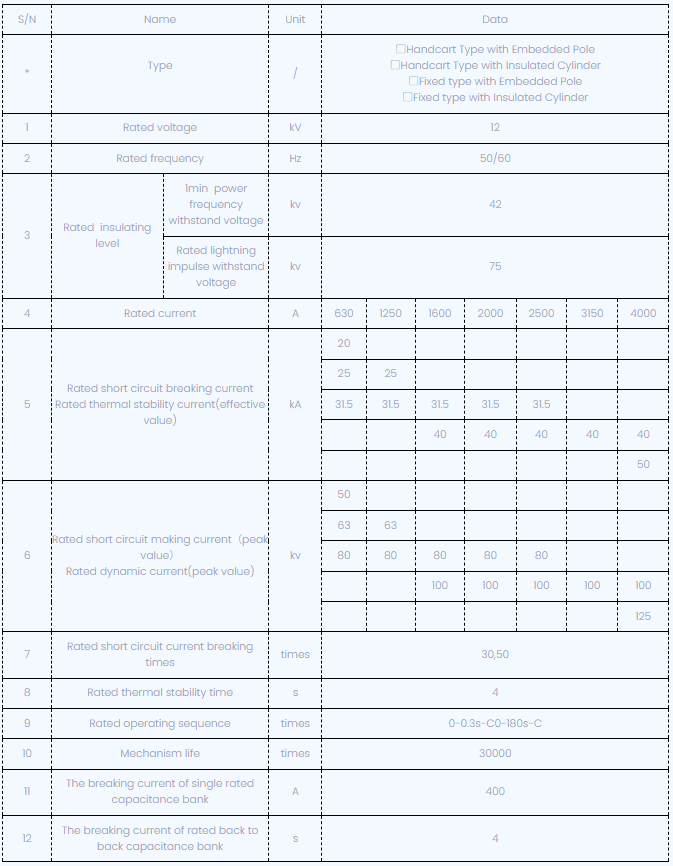

Techniniai parametrai

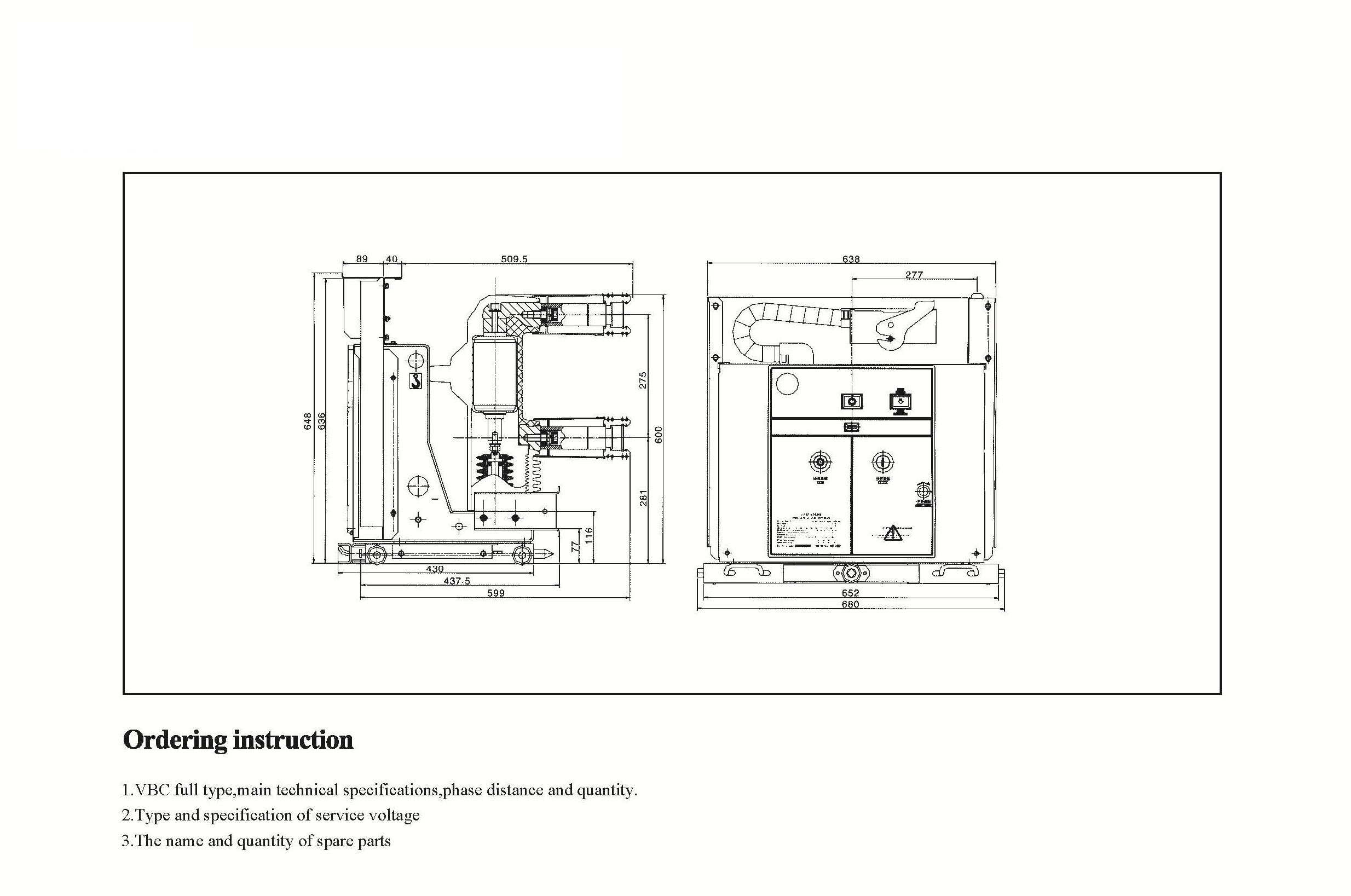

Techniniai brėžiniai

Aplinka, skirta aukštos įtampos vakuuminės grandinės pertraukiklio (VCB)

a) oro temperatūra: aukščiausia temperatūra: +40ºC; Žemiausia temperatūra: -25ºC

b) drėgmė: Vidutinė mėnesinė drėgmė yra 95%; Dienos vidutinė drėgmė yra 90%.

c) Aukštis: Maksimalus montavimo aukštis: 2500m

D) Akivaizdu, kad aplinkos oras nėra užterštas dėl korozinių ir degių dujų, garų ir kt.
