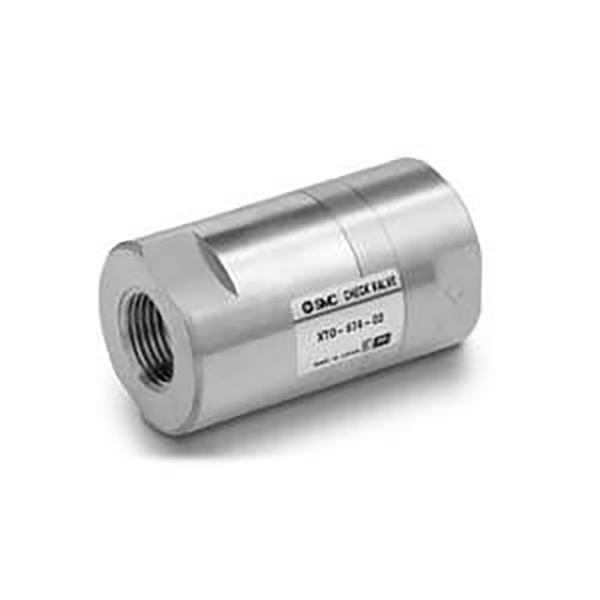

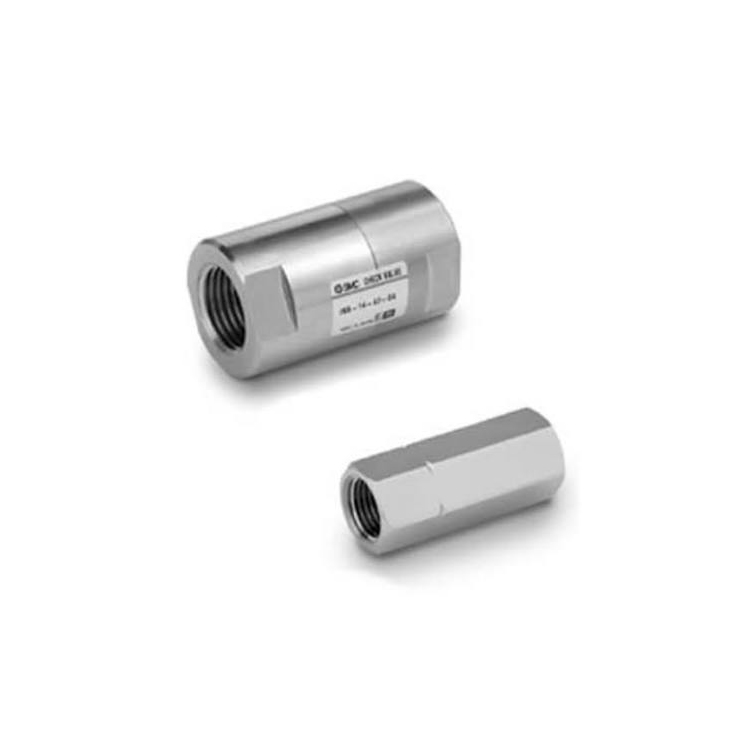

XTO674 / INA14 serijos žemo krekingo slėgio atbulinis vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     SOLH XTO674 ir INA14 serijos turi identišką gaminių platformą, pasižyminčią itin mažu įtrūkimo slėgiu ir dvigubu suslėgto oro ir vandens suderinamumu. Šie srieginiai linijiniai atbuliniai vožtuvai yra plačiai naudojami siekiant užkirsti kelią atvirkštiniam srautui vakuuminėse grandinėse ir bendrosiose pneumatinėse sistemose, taip pat tinka žemo slėgio skysčio ir vandens vamzdynams. XTO674 skirtas darbo sąlygoms žemoje temperatūroje, o INA14 – standartinius ir korozijai atsparius pramonės scenarijus.

 Modelio kodo klasifikavimo ir pavadinimo taisyklė

     -- XTO674: žalvarinis korpusas, žemai temperatūrai atspari versija (minimali darbo temperatūra –30 ℃)

     -- INA14: standartinė serija, pasirenkamas žalvaris / SUS304 nerūdijančio plieno korpusas, normalus temperatūros diapazonas (mažiausiai -5 ℃)

     -- Prievado dydžio priesagos apibrėžimas: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Bendros universalios techninės specifikacijos

     - Įtrūkimo slėgis: 0,01 MPa (0,1 baro), itin žemas slenkstis, idealiai tinka vakuumo ir žemo slėgio grandinėms

     -- Maksimalus atsparumo slėgis: 1,0 MPa

     -- Taikoma terpė: suslėgtas oras, vanduo, neutralios inertinės dujos ir neutralus skystis

  1. Darbinės temperatūros diapazonas

     -- XTO674: -30 ℃ ~ +80 ℃ (atsparus kriogeniniam poveikiui)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Papildomos sandarinimo medžiagos

     -- NBR (standartinis): Orui ir švariam vandeniui, taikoma temperatūra -5 ~ 60 ℃

     -- FKM: atsparus aliejui ir aukštai temperatūrai, iki 80 ℃

     -- CR: atsparus oro sąlygoms ir atsparus dilimui, pasirenkamas XTO674 serijai

  3. Vožtuvo korpuso medžiagų parinktys

     -- XTO674: tik kieto žalvario korpusas

     -- INA14: žalvaris / SUS304 nerūdijantis plienas (visos pagrindinės sudrėkintos dalys iš nerūdijančio plieno)

Tipinių modelių parametrų palyginimo lentelė

Pagrindiniai produkto pranašumai ir taikymo sritis

 1. Itin mažas 0,01 MPa krekingo slėgis

     - Stabilus atidarymas esant -0,1 MPa vakuumo sąlygoms, veiksmingai išvengiama vakuumo praradimo ir siurbimo taurės / vakuumo generatoriaus atgalinio srauto.

  2. Dvikryptis patikimas sandarinimas

     -- Sklandus srautas pirmyn, nulis atgalinio nuotėkio; apsaugo vakuuminius siurblius, solenoidinius vožtuvus ir cilindrus nuo pažeidimų, sukeltų atvirkštinio slėgio šuolių.

  3. Mini inline srieginė konstrukcija

     -- Tiesiogiai montuojamas vamzdeliuose be papildomų tvirtinimo kronšteinų, puikiai tinka kompaktiškam siauros įrangos išdėstymui.

 4. Dvigubas vidutinis oras ir vanduo universalus dizainas

     - Suderinamas tiek su sausomis pneumatinėmis grandinėmis, tiek su žemo slėgio skysto vandens vamzdynais, siekiant sumažinti atsarginių dalių atsargų skaičių.

 5. Visiškas vakuuminės sistemos suderinamumas

     -- Tinka vakuuminio bandymo įrangai ir pulsuojančioms neigiamo slėgio vakuuminės cirkuliacijos kilpoms.

Montavimo ir modelio pasirinkimo gairės

  1.  Srauto krypties ženklas: ant vožtuvo korpuso atspausdinta rodyklė „→“, nurodanti terpės srauto kryptį; atvirkštinis montavimas visiškai užblokuos skysčio praėjimą.

  2. Prievado dydžio atitikimas: pasirinkite Rc1/8" ~ Rc1/2" pagal dujotiekio skersmenį; Rc1/4" (priesaga 02) yra labiausiai paplitusi bendroji specifikacija.

  3.  Laikmenų ir temperatūros pasirinkimo taisyklės

     -- Darbo sąlygos žemoje temperatūroje / vakuume → Pasirinkite XTO674 seriją

     --  Įprastas kambario temperatūros oras ir švarus vanduo → INA14 su NBR sandarikliu
     -- Alyvos turinčios terpės arba aukštos temperatūros skystis → INA14 su FKM fluoro gumos sandarikliu

  3. Vakuuminės sistemos rekomenduojamas išdėstymas

     -- Įstatykite atbulinį vožtuvą tarp vakuumo generatoriaus, filtro ir siurbtuko, kad užblokuotumėte oro atgalinį srautą ir išlaikytumėte stabilų vakuumo laipsnį veikiant su pertrūkiais.

SOLH pakeičiamumo pranašumas

     XTO674 ir INA14 bendrieji matmenys, sriegio prievado dydis ir branduolio veikimo parametrai yra vienodi. Dvi serijos gali būti tiesiogiai keičiamos vietoje, nekeičiant vamzdyno, o tai užtikrina geresnes sąnaudas, palyginti su importuotais lygiaverčiais modeliais.

Vieno sakinio santrauka

     SOLH XTO674 / INA14 įtaisytas srieginis atbulinis vožtuvas su itin žemu 0,01 MPa įtrūkimo slėgiu palaiko dvigubą oro ir vandens terpę, pasirenkamą žalvario / nerūdijančio plieno korpusą ir daugybę sandarinimo medžiagų, užtikrinančių patikimą vakuuminių, kriogeninių, bendrųjų pneumatinių ir žemo slėgio skysčių pramoninių vamzdynų apsaugą nuo atgalinio srauto.
