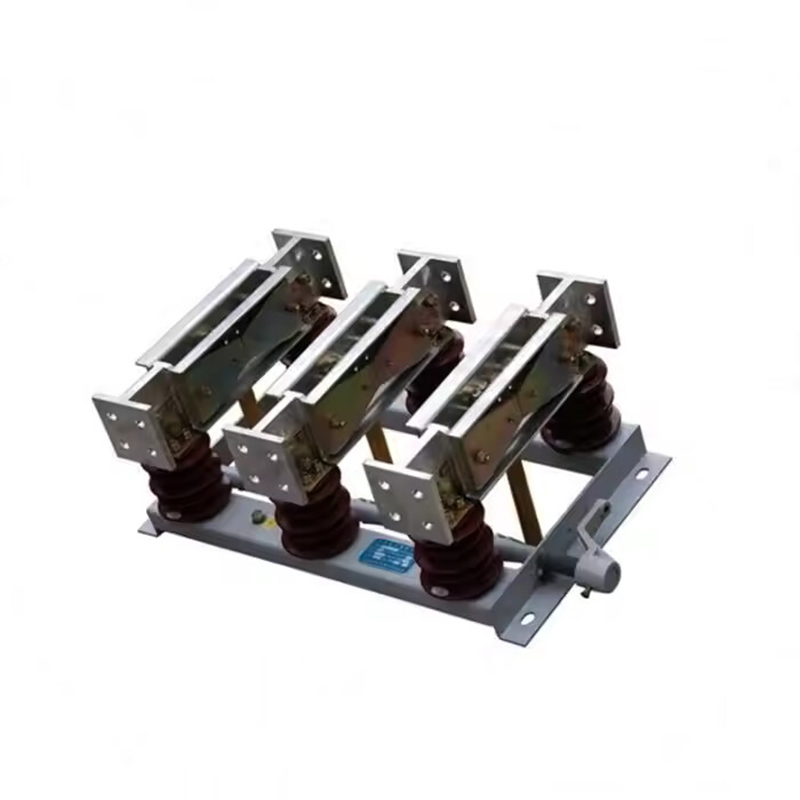

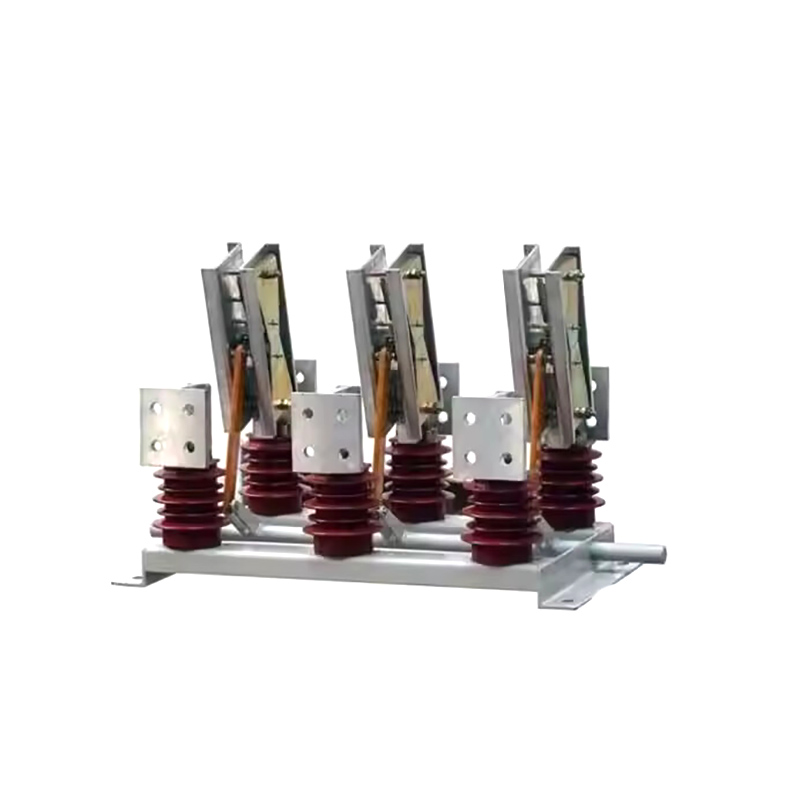

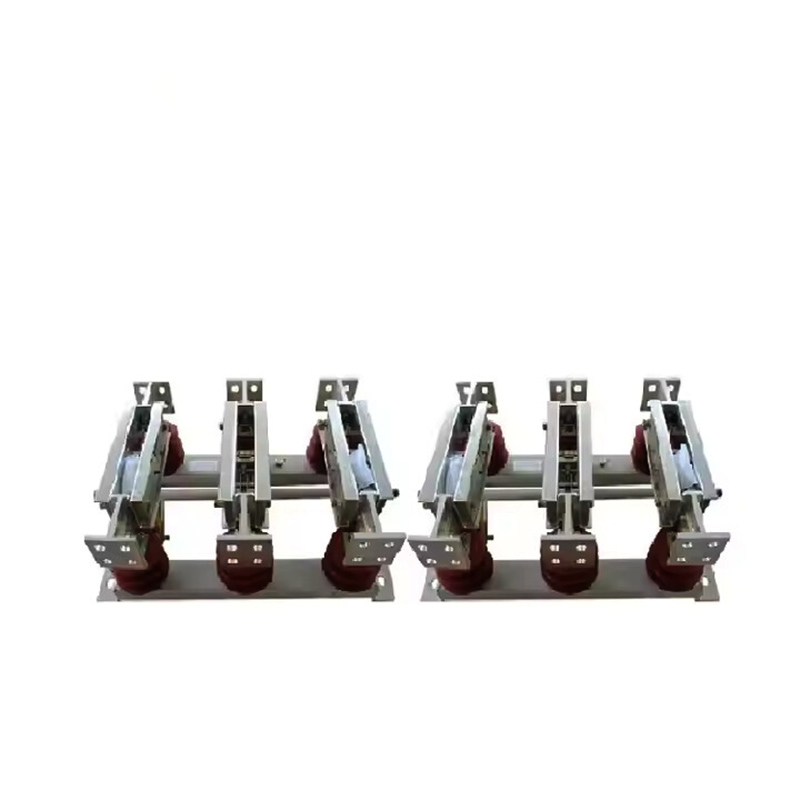

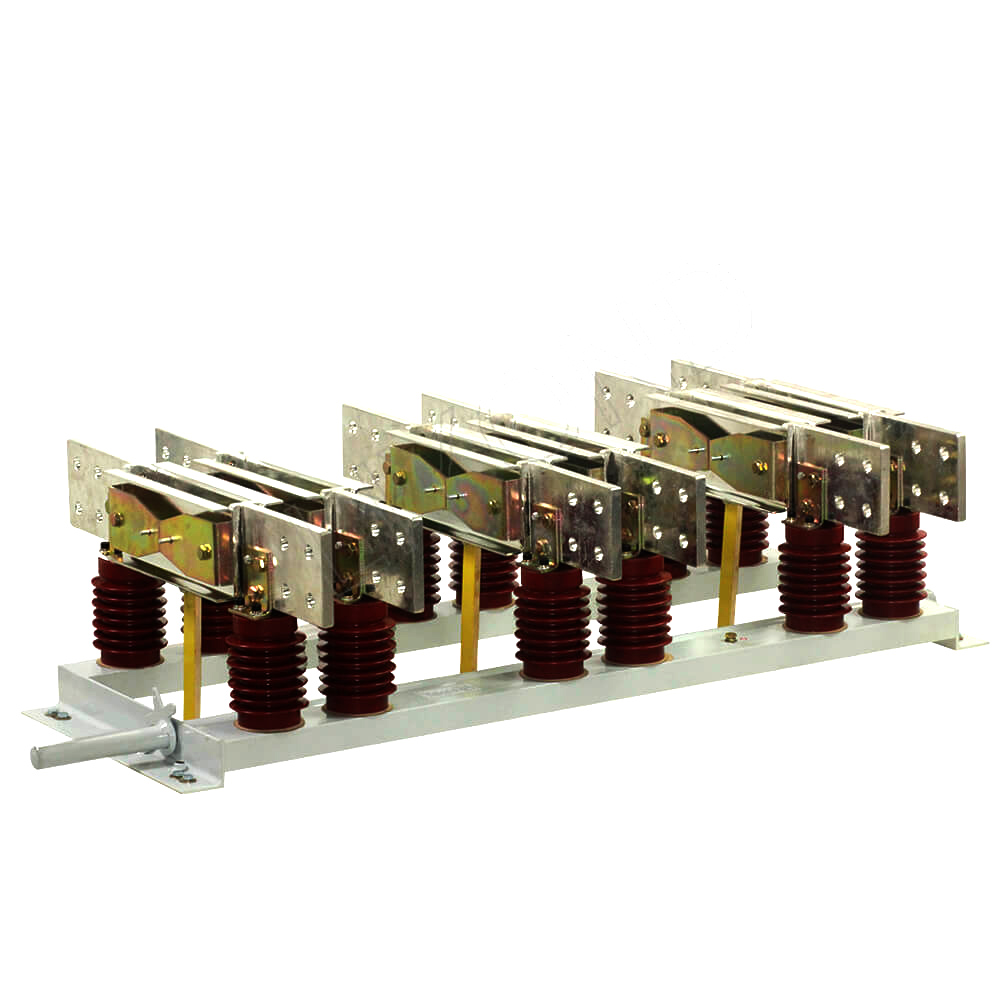

GN22-12 trifazis izoliacinis jungiklis 6300A didelės srovės vidaus aukštos įtampos

GN22-12 trifazis izoliacinis jungiklis 6300A didelės srovės vidaus aukštos įtampos

    GN22-12 (C) (D) serijos patalpų aukštos įtampos skyrikliai aukštos įtampos skirstomieji įrenginiai naudojami elektros sistemose, kurių vardinė įtampa yra 12 kV, 50 Hz ir mažesnė, prijungti, atjungti arba konvertuoti linijas, veikiančias įtampa, bet be apkrovos.

Suderinimo mechanizmas: Įrengtas CS6-1, CS6-2 ir kiti rankinio valdymo mechanizmai, taip pat galima naudoti elektrinius valdymo mechanizmus.

   Šios serijos jungikliai valdomi CS6-2 rankiniu valdymo mechanizmu arba elektriniu valdymo mechanizmu ir gali būti montuojami kairėje arba dešinėje skyriklio pusėje.

Struktūrinės savybės

Šis gaminys yra didelės srovės izoliacinis jungiklis su trijų fazių bendra apatinio peilio struktūra. Jame naudojamas mechaninio užrakto prototipas su dviem etapais – uždarymas ir kontaktas, pasiekiamas nesusidėvėjęs kontaktas, maža veikimo jėga, didelis kontaktinis slėgis ir geras dinaminis terminis stabilumas.

Taikymo sritys:

Perjungimo įrenginių sistemos: naudojamos metalu uždarytuose skirstomuosiuose įrenginiuose, skirtuose elektros grandinėms izoliuoti ir apsaugoti.

Energijos paskirstymo įranga: Idealiai tinka naudoti elektros pastotėse, užtikrinant saugią grandinės izoliaciją atliekant techninę priežiūrą.

Elektros jėgainės: naudojamos patalpose, kur saugiai eksploatacijai ir priežiūrai reikalinga aukštos įtampos elektros izoliacija.

Transformatorių stotys: naudojamos transformatorių pastotėse saugiam transformatorių grandinių izoliavimui.

Atsinaujinančios energijos įrenginiai: gali būti naudojami energijos kaupimo arba atsinaujinančios energijos sistemose, tokiose kaip saulės ir vėjo energijos parkai, siekiant apsaugoti ir izoliuoti priežiūros metu.

Naudojimo aplinkos sąlygos

1.Aplinkos oro temperatūra: -15℃~40℃, vidutinė paros temperatūra ≦35℃.

2. Aukštis ≦1000m.

3. Temperatūros sąlygos:

Vidutinė paros santykinė oro drėgmė ≦95%, vidutinis paros vandens garų slėgis ≦2,2kPa;

Vidutinė mėnesio santykinė oro drėgmė ≦90%, mėnesio vidutinis vandens garų slėgis ≦1,8kPa.

4.Žemės drebėjimo intensyvumas ≦8 laipsniai.

5. Vietos be gaisro, sprogimo pavojaus, didelės taršos, cheminės korozijos ir stiprios vibracijos.

Pastaba: Jei gaminio naudojimo sąlygos viršija aukščiau nurodytas nuostatas, vartotojas turi derėtis ir nuspręsti su įmone.

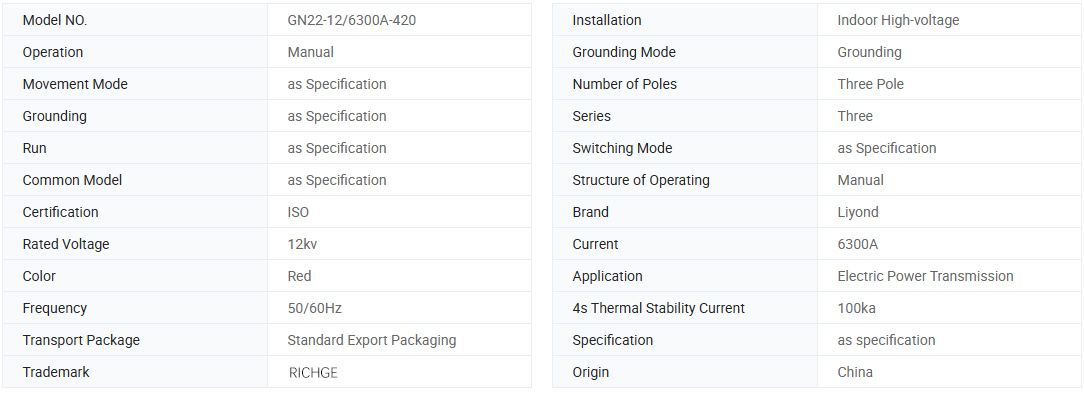

Pagrindinė informacija.

Apibūdinkite ekraną

Techninis parametras

Modelis.	Nominali įtampa	Nominali srovė	4 sekundžių šiluminio stabilumo srovė (efektinė vertė) kA	Dinaminio stabilumo srovė (piktinė vertė) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

Matmenų brėžinio nuoroda (6300A)
